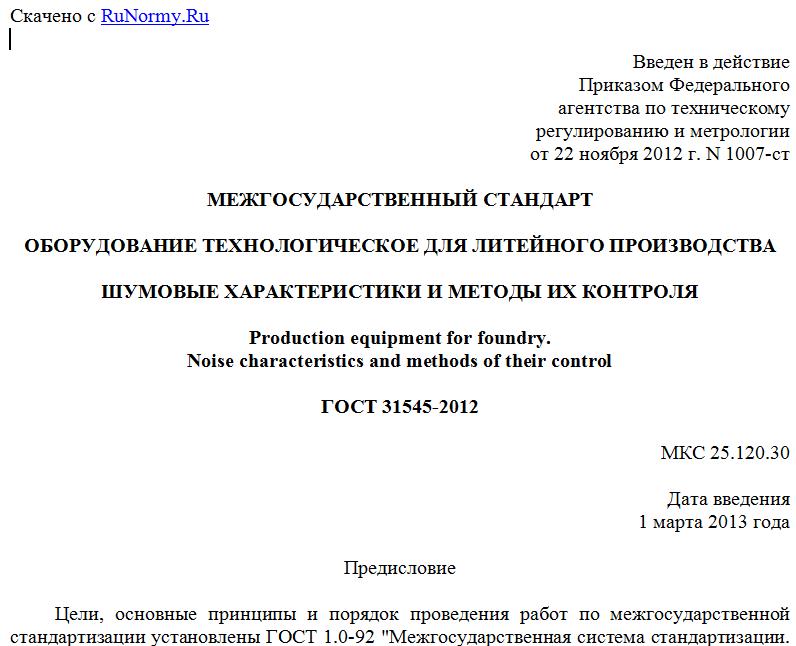

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1007-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ТЕХНОЛОГИЧЕСКОЕ ДЛЯ ЛИТЕЙНОГО ПРОИЗВОДСТВА
ШУМОВЫЕ ХАРАКТЕРИСТИКИ И МЕТОДЫ ИХ КОНТРОЛЯ
Production equipment for foundry.
Noise characteristics and methods of their control
ГОСТ 31545-2012
МКС 25.120.30
Дата введения
1 марта 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 41 от 24 мая 2012 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1007-ст межгосударственный стандарт ГОСТ 31545-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2013 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 53028-2008.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на технологическое литейное оборудование (далее - ЛО), предназначенное для изготовления отливок из металлических материалов различными способами литья, и устанавливает шумовые характеристики и методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 10580-2006. Оборудование литейное. Общие технические условия
ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 17187-81. Шумомеры. Общие технические требования и методы испытаний
ГОСТ 23941-2002. Шум машин. Методы определения шумовых характеристик. Общие требования
ГОСТ 27409-97. Шум. Нормирование шумовых характеристик стационарного оборудования. Основные положения
ГОСТ 30683-2000 (ИСО 11204-95). Шум машин. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Метод с коррекциями на акустические условия
ГОСТ 30691-2001 (ИСО 4871-96). Шум машин. Заявление и контроль значений шумовых характеристик
ГОСТ 31252-2004 (ИСО 3740:2000). Шум машин. Руководство по выбору метода определения уровней звуковой мощности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим выпускам информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 12.1.003, ГОСТ 10580, ГОСТ 27409, ГОСТ 30683, ГОСТ 30691 и ГОСТ 31252.
4. Основные положения
4.1. К оценке шумовых характеристик допускается ЛО, прошедшее полный цикл изготовления, сборки, отделки и комплектации и соответствующее требованиям ГОСТ 10580.
4.2. Испытания ЛО для определения шумовых характеристик проводят в режиме его обычного применения. Допускается определение этих характеристик при имитирующем нагружении, если оно достаточно точно воспроизводит шумы производственного процесса: дробеметного и дробеструйного оборудования, галтовочных барабанов, выбивных решеток, смесителей и др. Характеристики загружаемых в них материалов и предметов, массы или объемы загрузки, режимы работы должны соответствовать паспорту на ЛО конкретного вида.
4.3. Шумовые характеристики ЛО определяют не менее чем по пяти рабочим циклам. За результат принимают среднеарифметическое значение.
4.4. Для расчета предельно допустимых шумовых характеристик (ПДШХ) следует измерять уровень звука на рабочих местах ЛО:
- для формовочного с фиксированным рабочим местом - на расстоянии 0,5 м от фронта стола на высоте 0,8 м над ним, при переменном рабочем месте - не менее чем в восьми эквидистантных точках на высоте 1,6 м от пола (площадки) и на расстоянии 1 м от шумоизлучающих поверхностей;
- пескометов с ручным ведением головки - на расстоянии 0,5 м от головки на продолжении оси ротора, передвижных пескометов с креслом на головке - на расстоянии 0,8 м от сиденья и 0,6 м от головки, пескометов с дистанционным управлением головкой - не проверяют;
- пескодувных стержневых машин с пооперационным и полуавтоматическим управлением и фиксированным рабочим местом - на расстоянии 0,5 м от фронта пульта и на высоте 0,8 м над плоскостью стола или другой опоры стержневого ящика; машин с автоматическим управлением - в зоне перемещения оператора на расстоянии 1 м от фронта машины в трех точках: по оси пескодувной головки и на расстоянии 1 м справа и слева от него, на высоте 1,6 м;
- выбивного оборудования - проводят не менее чем в шести эквидистантных точках на расстоянии 1 м от шумоизлучающих поверхностей, на высоте 1,6 м; для транспортирующих решеток по две точки, расположенные у загрузочного и разгрузочного концов;
- очистного оборудования - проводят не менее чем в восьми эквидистантных точках на расстоянии 1 м от контура машины, на высоте 1,6 м; при наличии постоянного рабочего места, например, у дробеметных столов на позиции загрузки-выгрузки на расстоянии 0,5 м от фронта машины. При управлении рабочим процессом изнутри камеры измерения проводят на рабочем месте в тылу факела абразива;
- машин для литья под давлением и в кокиль с пооперационным управлением место измерения - на расстоянии 0,5 м от подвижного ограждения и линии, касательной к неподвижным плитам, на высоте 1,6 м. Для машин с автоматическим управлением - на той же высоте в восьми эквидистантных точках по контуру машины на расстоянии 1 м от него. Печи, выступы направляющих, колонн и т.п. при формировании контура не учитывают. Машины с коротким циклом (менее 3 с) проверяют в течение 60 с работы;
- машин для центробежного литья - проводят на расстоянии 0,5 м от пульта и на местах расположения заливщиков. За результат измерения принимают большее из полученных значений;
- автоматизированных комплексов (АК) - на каждом рабочем месте на расстоянии 0,5 м от пульта, а при отсутствии постоянного рабочего места - не менее чем в восьми эквидистантных точках по контуру каждого входящего в АК элемента на высоте 1,6 м.
4.5. Шумы от операций, не выполняемых машиной: обстукивание опок и стержневых ящиков, обдувка и опрыскивание модели, сталкивание опок и отливок и т.п. (если они не входят в машинный цикл) исключают устранением этих операций или, когда без них нельзя обойтись на других режимах, переходом на пооперационный режим работы.
4.6. Для машин с постоянным шумом, если они по характеру работы не требуют присутствия оператора, продолжительность измерений шумовых характеристик должна быть не менее 15 с.
4.7. Для машин с непостоянным шумом продолжительность измерений и операции, выполняемые испытуемой машиной, должны быть определены с исчерпывающей полнотой и указаны в протоколе испытаний.
4.8. Допускается определение шумовых характеристик при испытании на холостом ходу или с имитаторами нагружения, если имеются достоверные данные о различиях уровней шума при указанных и производственных режимах (кроме сертификационных и периодических испытаний). Для ЛО, указанного в 4.2, шумовые характеристики допускается определять с имитаторами нагружения при сертификационных и периодических испытаниях.
4.9. Для автоматических линий, АК ЛО, значения шумовых характеристик устанавливают отдельно для каждой сборочной единицы, имеющей собственный привод.
4.10. Значения шумовых характеристик устанавливаются в стандартах и (или) технических условиях (ТУ) либо технических заданиях (ТЗ) на ЛО конкретных моделей и (или) в требованиях заказа-наряда.
5. Шумовые характеристики
5.1. В качестве шумовой характеристики ЛО, при работе которого возникает постоянный шум, устанавливают уровень звука излучения и уровень звуковой мощности в октавных полосах со среднегеометрическими частотами 63; 125; 250; 500; 1000; 2000; 4000 и 8000 Гц.
5.2. В качестве шумовой характеристики ЛО, при работе которого возникает непостоянный шум, устанавливают эквивалентный уровень звука излучения и эквивалентный корректированный по A уровень звуковой мощности.
5.3. Для вновь проектируемого ЛО в ТЗ на проектирование устанавливают ПДШХ, исходя из требований обеспечения на постоянных рабочих местах ЛО допустимых уровней звукового давления (для постоянного шума) и эквивалентного уровня звука (для непостоянного шума) не выше, чем по ГОСТ 12.1.003.
5.4. Если шумовые характеристики ЛО, соответствующие лучшим мировым достижениям аналогичной техники, превышают установленные в соответствии с 5.3 ПДШХ, то в стандартах и (или) ТУ, ТЗ на ЛО конкретных моделей допускается устанавливать технически достижимые значения шумовых характеристик (ТДШХ).
ТДШХ ЛО в соответствии с ГОСТ 12.1.003 должны быть обоснованы:
- результатами измерения шумовых характеристик ЛО по ГОСТ 23941;
