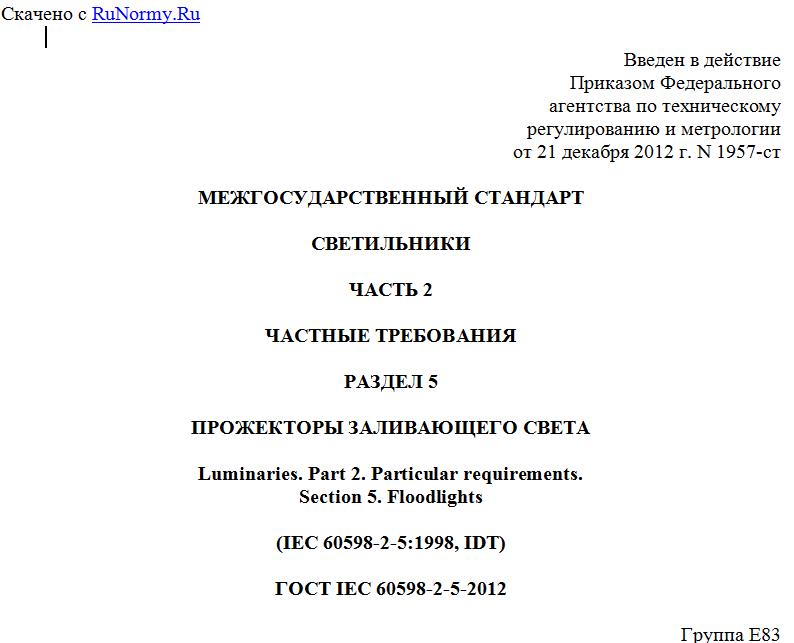

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 декабря 2012 г. N 1957-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕТИЛЬНИКИ
ЧАСТЬ 2
ЧАСТНЫЕ ТРЕБОВАНИЯ
РАЗДЕЛ 5
ПРОЖЕКТОРЫ ЗАЛИВАЮЩЕГО СВЕТА
Luminaries. Part 2. Particular requirements.
Section 5. Floodlights
(IEC 60598-2-5:1998, IDT)
ГОСТ IEC 60598-2-5-2012
Группа Е83
МКС 29.140.40
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2012 г. N 1957-ст межгосударственный стандарт ГОСТ IEC 60598-2-5-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60598-2-5:1998 Luminaires - Part 2: Particular requirements - Section 5: Floodlights (Светильники. Часть 2. Частные требования. Раздел 5. Прожекторы заливающего света).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60598-2-5-99
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
5.1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает специальные требования к прожекторам заливающего света (далее - прожекторам) с лампами накаливания, трубчатыми люминесцентными и другими разрядными лампами, напряжение питания которых не превышает 1000 В.
Стандарт следует применять совместно с разделами IEC 60598-1 <*>, на которые имеются ссылки.
--------------------------------
<*> Соответствие стандартов IEC межгосударственным стандартам указано в приложении ДА.
5.2. ОБЩИЕ ТРЕБОВАНИЯ К ИСПЫТАНИЯМ
Применяют положения раздела 0 IEC 60598-1.
Испытания, приведенные в соответствующем разделе IEC 60598-1, проводят в последовательности, указанной в настоящем стандарте.
5.3. ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют определения раздела 1 IEC 60598-1, а также следующие определения.
5.3.1 Освещение заливающим светом - освещение пространства в целом или освещение объекта прожекторами, приводящее к большей освещенности этого объекта по сравнению с окружающей его средой.
Примечание - Различие в освещенности объекта и его окружающей среды может быть достигнуто иным способом, например цветом.
5.3.2 Прожектор заливающего света - светильник для освещения заливающим светом.
Примечание - Прожектор заливающего света может быть использован для внутреннего или наружного освещения, или совмещать оба назначения.
5.4. КЛАССИФИКАЦИЯ
Прожекторы должны классифицироваться в соответствии с положениями раздела 2 IEC 60598-1.
5.5. МАРКИРОВКА
Применяют положения раздела 3 IEC 60598-1.
При необходимости, для обеспечения соответствующего использования и технического обслуживания, следующие дополнительные сведения должны быть также указаны на прожекторе или иным способом сообщены потребителю:
a) рабочее положение, если оно не универсальное;
b) масса и габаритные размеры прожектора;
c) максимальная площадь проекции прожектора, подвергаемая воздействию ветра;
d) диапазон высот установки;
e) пригодность к использованию внутри здания.
5.6. КОНСТРУКЦИЯ
Применяют положения раздела 4 IEC 60598-1 совместно с требованиями 5.6.1 - 5.6.8 настоящего стандарта.
5.6.1 Прожекторы для наружной установки должны иметь степень защиты от проникновения воды не ниже IPX3.
5.6.2 Кронштейны патронов и держатели ламп, если их используют, должны обеспечивать нормальную работу в течение всего срока службы прожектора. Они должны обеспечивать вставление и крепление ламп, имеющих размеры в пределах допусков, указанных в соответствующих стандартах IEC, если они применяются, удерживать лампу или лампы в расчетном положении оптических устройств прожектора.
5.6.3 Если допускается использование ламп нескольких типоразмеров или несколько положений светового центра, то устройства регулировки должны надежно и прочно удерживать лампы в выбранном положении.
5.6.4 Преломлятели, отражатели или любые другие детали, перераспределяющие свет, должны иметь маркировку или конструкцию, обеспечивающие их правильное расположение относительно источников света при их установке или замене.
5.6.5 Устройство для крепления прожектора к опоре должно соответствовать массе прожектора. В прожекторах для наружной установки выше уровня земли соединение должно выдерживать без заметной деформации воздействие ветра скоростью 150 км/ч на площадь проекции прожектора.
Детали крепления, испытывающие воздействие силы тяжести прожектора и внутренней арматуры, должны иметь приспособления, предотвращающие смещение любой части прожектора под действием вибрации в процессе эксплуатации и при техническом обслуживании.
Части прожекторов, предназначенных для установки на высоте 3 м и выше, закрепленные при помощи двух или менее приспособлений, например винтами или аналогичными средствами достаточной прочности, должны иметь дополнительную защиту, которая в случае повреждения одного из приспособлений при нормальной эксплуатации предотвращает падение указанных частей. Требование не относится к точкам крепления, которые позволяют прожектору поворачиваться и которые испытывают, как приведено ниже.
Проверку проводят внешним осмотром, а прожекторы для наружной установки над уровнем земли - дополнительно следующим испытанием.
Прожектор устанавливают так, чтобы максимальная площадь его проекции находилась в горизонтальной плоскости, и закрепляют его в соответствии с рекомендациями изготовителя.
К прожектору в течение 10 мин прикладывают равномерно распределенную нагрузку, создаваемую мешками с песком, равную 2,4 кН на 1 м2 площади проекции прожектора. Затем прожектор поворачивают на 180° в вертикальной плоскости относительно точки его крепления и испытание повторяют.
Во время испытания прожектор не должен смещаться относительно точки крепления, а после испытания не должно быть остаточной деформации более 1°.
