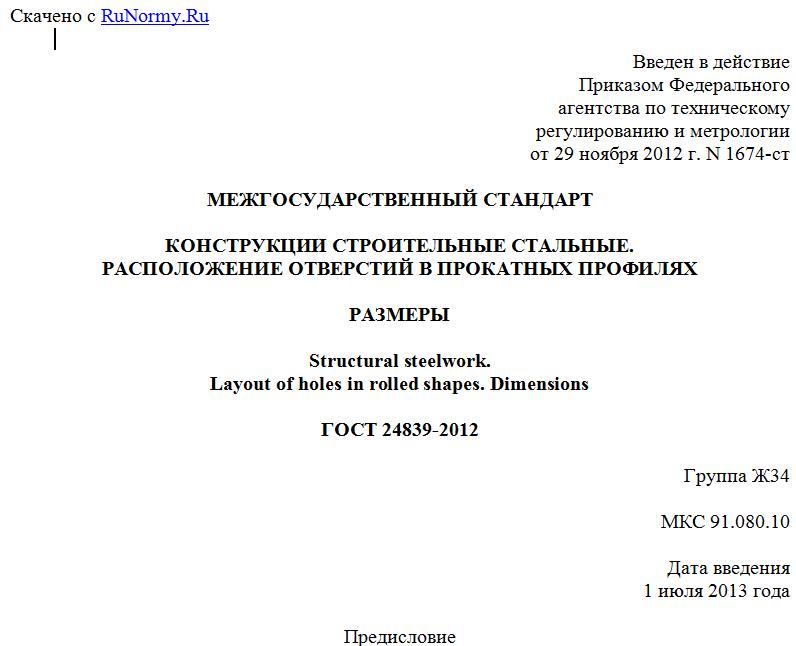

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ СТАЛЬНЫЕ.
РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В ПРОКАТНЫХ ПРОФИЛЯХ
РАЗМЕРЫ
Structural steelwork.
Layout of holes in rolled shapes. Dimensions
ГОСТ 24839-2012
Группа Ж34
МКС 91.080.10
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 4 июня 2012 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Республика Беларусь BY Министерство архитектуры и строительства
Киргизия KG Госстрой
Россия RU Департамент регулирования градостроительной деятельности Министерства регионального развития
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1674-ст межгосударственный стандарт ГОСТ 24839-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 24839-81.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает расположение отверстий для заклепок и болтов в поперечном сечении горячекатаных профилей, применяемых в стальных строительных конструкциях. Расположение отверстий для высокопрочных болтов предусмотрено только для уголков.
Настоящий стандарт не распространяется на конструкции опор воздушных линий электропередачи.
2. Нормативные ссылки
ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент
ГОСТ 8240-97 Швеллеры стальные горячекатаные. Сортамент
ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные. Сортамент
ГОСТ 14140-81 Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Размеры
Размеры, определяющие расположение отверстий и их максимальные диаметры, должны соответствовать:
- в двутавровых балках по ГОСТ 8239 - указанным на рисунке 1 и в таблице 1;
- в швеллерах с уклоном внутренних граней полок и швеллерах с параллельными гранями полок по ГОСТ 8240 - указанным на рисунке 2 и в таблице 2;
- в равнополочных уголках по ГОСТ 8509 и неравнополочных уголках по ГОСТ 8510 - указанным на рисунке 3 и в таблице 3.
Рисунок 1
Таблица 1
Размеры в миллиметрах
Номер профиля Расположение отверстий
в полке в стенке
d, не более d, не более
10 32 9 30 9
12 36 11 <*> 36 13
14 40 13 <*> 40 15
16 45 13 <*> 40 15
18 50 15 50 21
18а 55 17 50 19
20 55 17 50 19
20а 60 19 <*> 50 19
22 60 19 <*> 60 25
22а 65 19 60 25
24 60 19 <*> 60 25
24а 70 21 60 25
27 70 21 60 25
27а 70 21 60 23
30 70 21 65 25
30а 80 25 <*> 65 25
33 80 25 <*> 65 25
36 80 25 <*> 70 25
40 80 25 <*> 70 25
46 90 26 70 25
50 100 28 <**> 80 28
55 100 28 <**> 80 28
60 110 28 90 31
<*> Разность между диаметрами отверстия и болта должна быть не менее 3 мм. <**> Разность между диаметрами отверстия и болта должна быть не менее 4 мм.
Рисунок 2
Таблица 2
Размеры в миллиметрах
Номер профиля Расположение отверстий
в полке в стенке
d, не более d, не более
5 20 9 <*> 25 7
6,5 20 11 <*> 32,5 11
8 25 11 <*> 40 15
10 30 13 <*> 33 11
12 30 17 <*> 40 15
14 35 19 <*> 45 17
14а 35 19 45 17
16 40 19 50 19
16а 40 23 <*> 50 19
18 40 23 <*> 55 23
18а 45 23 55 21
20 45 25 <*> 60 25
20а 50 25 60 25
22 50 25 65 28
