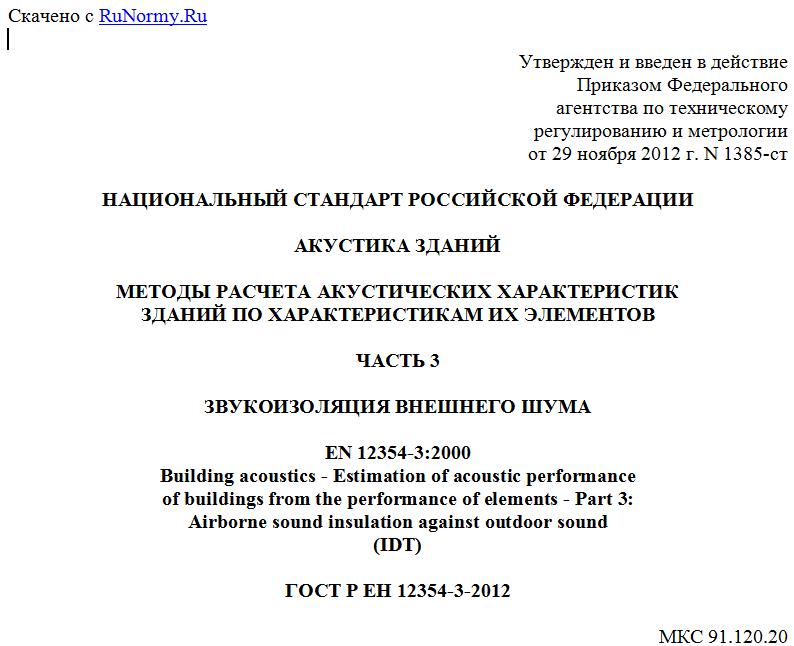

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1385-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА ЗДАНИЙ
МЕТОДЫ РАСЧЕТА АКУСТИЧЕСКИХ ХАРАКТЕРИСТИК
ЗДАНИЙ ПО ХАРАКТЕРИСТИКАМ ИХ ЭЛЕМЕНТОВ
ЧАСТЬ 3
ЗВУКОИЗОЛЯЦИЯ ВНЕШНЕГО ШУМА
EN 12354-3:2000
Building acoustics - Estimation of acoustic performance
of buildings from the performance of elements - Part 3:
Airborne sound insulation against outdoor sound
(IDT)
ГОСТ Р ЕН 12354-3-2012
МКС 91.120.20
Дата введения
1 декабря 2013 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1385-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 12354-3:2000 "Акустика зданий. Оценка акустических характеристик зданий по характеристикам элементов. Часть 3. Звукоизоляция внешнего шума" (EN 12354-3:2000 "Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 3: Airborne sound insulation against outdoor sound").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает расчетные методы оценки звукоизоляции внешнего шума или разности уровней звукового давления на фасаде здания или на другой его внешней поверхности. Расчет основан на значении звукоизоляции различных элементов фасада с учетом прямой и косвенной звукопередачи. Результаты расчетов с приемлемой точностью соответствуют результатам измерений в натурных условиях по EN ISO 140-5. Расчеты могут быть выполнены как в полосах частот, так и в виде оценки одним числом.
Результаты расчетов могут быть использованы также для расчета уровня звукового давления, например транспортного шума внутри здания, как рассмотрено в Приложении D.
Настоящий стандарт устанавливает основные принципы построения расчетных схем, определяет область их применения с соответствующими ограничениями, устанавливает перечень используемых величин. Стандарт предназначен для экспертов в области акустики и служит основой для разработки прикладных документов и программных средств для специалистов в строительстве с учетом региональных требований.
Модели основаны на опыте прогнозирования акустических характеристик жилых помещений, но они могут использоваться также для других типов зданий при условии, что размеры их элементов не слишком отличаются от применяемых в жилых зданиях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированную ссылку относят к последней редакции ссылочного стандарта, включая его изменения.
ЕН 12354-1:2000. Акустика зданий. Методы расчета акустических характеристик зданий по характеристикам их элементов. Часть 1. Звукоизоляция воздушного шума между помещениями (EN 12354-1:2000, Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms)
ЕН 20140-10 <*>. Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 10. Лабораторные измерения звукоизоляции воздушного шума малых строительных изделий (EN 20140-10, Acoustics. Measurement of sound insulation in buildings and of building elements. Laboratory measurement of airborne sound insulation of small building elements).
ЕН ИСО 140-1 <*>. Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 1. Требования к лабораторному испытательному оборудованию с подавлением побочных путей распространения звука (EN ISO 140-1:1998. Acoustics - Measurement of sound insulation in buildings and of building element - Part 1: Requirements for laboratory test facilities with suppressed flanking transmission)
ЕН ИСО 140-3 <*>. Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 3. Лабораторные измерения звукоизоляции воздушного шума элементами зданий (EN ISO 140-3:1995, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 3: Laboratory measurement of airborne sound insulation of building elements).
--------------------------------
<*> Европейский стандарт ЕН 20140-10, а также серия стандартов ЕН ИСО 140 (части 1, 3) заменены на серию стандартов ЕН ИСО 10140 (части 1 - 5), идентичные ИСО 10140 (части 1 - 5). Если требования отмененных ссылочных стандартов эквивалентны требованиям новых стандартов, то последние указаны далее в сносках.
ЕН ИСО 140-5. Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 5. Измерения в натурных условиях звукоизоляции фасадов и элементов фасадов (EN ISO 140-5:1998, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 5: Field measurements of airborne sound insulation of facade elements and facades)
ЕН ИСО 717-1. Акустика. Нормирование звукоизоляции зданий и строительных элементов. Часть 1. Звукоизоляция воздушного шума (EN ISO 717-1:1997, Acoustics - Rating of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation)
ЕН ИСО 11654. Акустика. Материалы звукопоглощающие, применяемые в зданиях. Оценка звукопоглощения (EN ISO 11654:1997, Acoustics - Sound absorbers for use in buildings - Rating of sound absorption).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Величины, характеризующие акустические свойства зданий
Звукоизоляция фасадов в соответствии с ЕН ИСО 140-5 может характеризоваться несколькими величинами. По величинам, определяемым в полосах частот (третьоктавных или октавных), рассчитывают оценки одним числом акустических характеристик здания в соответствии с ЕН ИСО 717-1, например , или .
3.1.1. Фактическая звукоизоляция под углом 45° (apparent sound reduction index) , дБ: звукоизоляция элемента здания, когда источником шума является громкоговоритель, и угол падения звука по отношению к элементу составляет 45°, рассчитываемая по формуле
, (1)
где - средний уровень звукового давления на внешней поверхности элемента здания с учетом эффектов отражения звука от фасада, дБ;
- средний уровень звукового давления в приемном помещении <**>, дБ;
S - площадь элемента здания, м2;
A - эквивалентная площадь звукопоглощения приемного помещения, м2.
--------------------------------
<**> Помещение, в котором расположен создающий шум источник, называют помещением источника. Помещение, в котором контролируют (измеряют) уровень шума, называют приемным помещением.
3.1.2. Фактическая звукоизоляция транспортного шума (apparent sound reduction index) , дБ: звукоизоляция элемента здания, когда источником шума является транспортный шум, рассчитываемая по формуле
, (2)
где - средний по площади элемента эквивалентный уровень звукового давления на его внешней поверхности с учетом эффектов отражения звука от фасада, дБ;
- средний в приемном помещении эквивалентный уровень звукового давления, дБ.
3.1.3. Стандартизованная разность уровней (standardized level difference) , дБ: разность между уровнем звукового давления внешнего шума на расстоянии 2 м от фасада и средним уровнем звукового давления в приемном помещении с учетом поправки на время реверберации приемного помещения, рассчитываемая по формуле
, (3)
где - средний уровень звукового давления на расстоянии 2 м перед фасадом, дБ;
T - время реверберации в приемном помещении, с;
- средний уровень звукового давления в приемном помещении, дБ;
- стандартное время реверберации, с (для жилых помещений ).
Примечание. При определении стандартизованной разности уровней преобладающим источником шума может быть транспортный шум или шум громкоговорителя. Вид источника шума указывают добавочными индексами tr и ls соответственно, например или .
3.1.4. Приведенная разность уровней (normalized level difference) , дБ: разность между уровнем звукового давления внешнего шума на расстоянии 2 м от фасада и средним уровнем звукового давления в приемном помещении с учетом поправки на его эквивалентную площадь звукопоглощения, рассчитываемая по формуле
, (4)
где - стандартная эквивалентная площадь звукопоглощения, м2 (для жилых помещений ).
