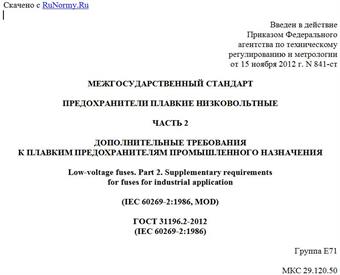

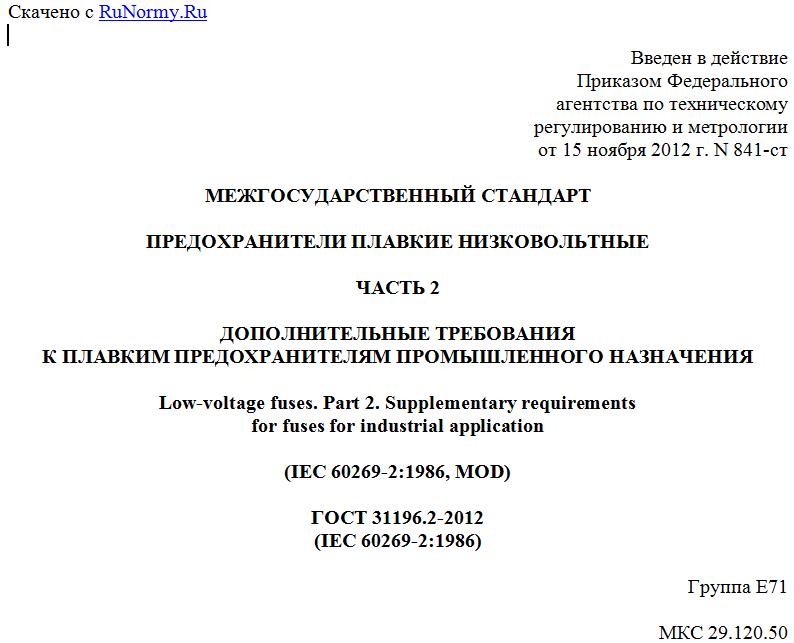

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 841-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 2
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
Low-voltage fuses. Part 2. Supplementary requirements
for fuses for industrial application
(IEC 60269-2:1986, MOD)
ГОСТ 31196.2-2012
(IEC 60269-2:1986)
Группа Е71
МКС 29.120.50
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры (ООО "ВНИИэлектроаппарат").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 841-ст межгосударственный стандарт ГОСТ 31196.2-2012 (IEC 60269-2:1986) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60269-2:1986. Low-voltage fuses. Part 2. Supplementary requirements for fuses for industrial application (Предохранители плавкие низковольтные. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения).
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 50339.1-92 (МЭК 269-2-86).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт применяется совместно с ГОСТ IEC 60269-1-2012 "Предохранители плавкие низковольтные. Часть 1. Общие требования (МЭК 60269-1:2006 "Low-voltage fuses. Part 1. General requirements") и дополняет или исключает соответствующие разделы и/или пункты ГОСТ IEC 60269-1.
Настоящий стандарт распространяется на плавкие предохранители, предназначенные для применения, в основном, в промышленных установках, и устанавливает нормы, правила и методы испытаний, которые дополняют или исключают соответствующие разделы и/или пункты ГОСТ IEC 60269-1.
Нумерация пунктов и таблиц данного стандарта аналогична нумерации по ГОСТ IEC 60269-1, дополнительные таблицы обозначены прописными латинскими буквами.
1. Общие положения
Плавкие предохранители промышленного назначения должны соответствовать всем требованиям настоящего стандарта и стандарта ГОСТ IEC 60269-1.
1.1. Область распространения
Требования настоящего стандарта предъявляют к плавким предохранителям, эксплуатируемым в промышленных установках, в которых плавкие вставки предохранителей доступны для эксплуатации и замены только уполномоченному на это квалифицированному персоналу.
1.2. Цель
В настоящем стандарте устанавливают следующие характеристики плавких предохранителей:
- минимальная номинальная отключающая способность;
- времятоковые характеристики;
- характеристики ;
- стандартные конструкционные характеристики;
- потери мощности и рассеиваемая мощность.
4. Классификация
Плавкие предохранители классифицируют в соответствии с классификацией системы плавких предохранителей, к которой они принадлежат.
5. Характеристики плавких предохранителей
5.3.2. Номинальные токи держателей плавких предохранителей должны соответствовать указанным в ГОСТ 31196.3.
5.5. Номинальные потери мощности в плавкой вставке и номинальная мощность, рассеиваемая держателем
Номинальные потери и рассеиваемая мощность характеризуют систему плавких предохранителей.
Их значения для систем плавких предохранителей указаны в ГОСТ 31196.3.
5.6. Пределы времятоковых характеристик
Пределы времятоковых характеристик плавких вставок gG и gM при температуре окружающего воздуха 20 °C приведены в таблицах 2 и 3 ГОСТ IEC 60269-1.
Пределы времятоковых характеристик плавких вставок aM при температуре окружающего воздуха 20 °C приведены в таблице A и на рисунке 1. Стандартизованные значения коэффициентов:
- ;
- ;
- .
Таблица A
Предельные значения времен отключения и преддугового
для плавких вставок aM для любого номинального тока
Ток срабатывания
Время отключения, с, не более - 60 - - 0,5 0,1
Преддуговое время, с, не более 60 - 0,5 0,2 - -
Рисунок 1. Времятоковые характеристики плавких вставок aM
(при любом номинальном токе)
5.7.2. Минимальная отключающая способность
Значения минимальной отключающей способности должны соответствовать указанным в таблице B.
Таблица B
Минимальная отключающая способность
Номинальное напряжение , В Отключающая способность, кА
До 660 включ. переменного тока 50
" 750 " постоянного тока 25
6. Маркировка
Дополнительно к требованиям ГОСТ IEC 60269-1 устанавливают:
6.1. Маркировку держателей - габарит;
6.2. Маркировку плавких вставок:
