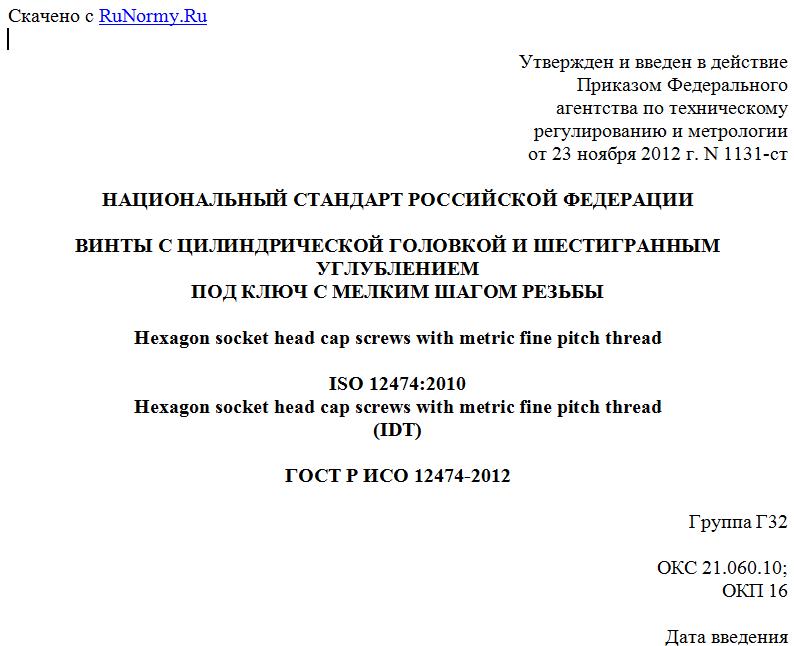

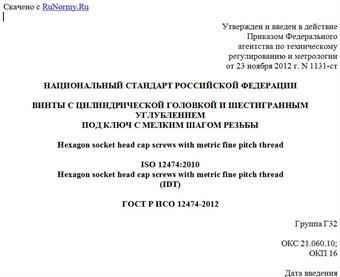

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2012 г. N 1131-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ
ПОД КЛЮЧ С МЕЛКИМ ШАГОМ РЕЗЬБЫ
Hexagon socket head cap screws with metric fine pitch thread
ISO 12474:2010
Hexagon socket head cap screws with metric fine pitch thread
(IDT)
ГОСТ Р ИСО 12474-2012
Группа Г32
ОКС 21.060.10;
ОКП 16
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. N 1131-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12474:2010 "Винты с цилиндрической головкой и шестигранным углублением под ключ с мелким шагом резьбы" (ISO 12474:2010 "Hexagon socket head cap screws with metric fine pitch thread").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и шестигранным углублением под ключ с мелким шагом резьбы с номинальными диаметрами резьбы, d, от 8 мм до 36 мм и класса точности A.
Приблизительные расчетные значения массы винтов см. в Приложении А.
2. Нормативные ссылки
Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок - последнее издание указанного стандарта (включая любые поправки).
ИСО 225:2010. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225:2010, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions)
ИСО 261:1999. Резьбы метрические ИСО общего назначения. Общий план (ISO 261:1999, ISO general-purpose metric screw threads - General plan)
ИСО 898-1:2009. Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы (ISO 898-1:2009, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch tread)
ИСО 965-2:1998. Резьбы метрические ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2:1998, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)
ИСО 965-3:1998. Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы (ISO 965-3:1998, ISO general purpose metric screw threads - Tolerances - Part 3: Deviations for constructional screw threads)
ИСО 3269:2000. Изделия крепежные. Приемочный контроль (ISO 3269:2000, Fasteners - Acceptance inspection)
ИСО 3506-1:1997. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки (ISO 3506-1:1997, Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs)
ИСО 4042:1999. Изделия крепежные. Электролитические покрытия (ISO 4042:1999, Fasteners - Electroplated coatings)
ИСО 4753:1983. Изделия крепежные. Концы крепежных изделий с наружной метрической резьбой ИСО (ISO 4753:1983, Fasteners - Ends of parts with external ISO metric thread)
ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и шайки. Классы точности A, B и C (ISO 4759-1:2000, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)
ИСО 6157-1:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1:1988, Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements)
ИСО 6157-3:1988. Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные (ISO 6157-3:1988, Fasteners - Surface discontinuities - Part 3: Bolts, screws and studs for special requirements)
ИСО 8839:1986. Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов (ISO 8839:1986, Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals)
ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992:2005, Fasteners - General requirements for bolts, screws, studs and nuts)
ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings).
3. Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1.
Символы и обозначения размеров по ИСО 225.
a) Винт с цилиндрической головкой
и шестигранным углублением под ключ
b) Возможный вариант формы углубления
c) Возможный вариант формы дна углубления
d) Верхняя и нижняя кромка головки
e) Прошитое углубление
Обозначение
Максимальные размеры галтели под головкой
,
,
, см. таблицу 1.
a Конец с фаской в соответствии с ИСО 4753.
b Неполная резьба u <= 2P.
c Допускается незначительное скругление или коническая зенковка на выходе углубления.
d применяется, если задано значение .
e Плоскую область допускается использовать для нанесения маркировки.
f Нижняя кромка головки может быть скругленной или с фаской (для ), но в любом случае без заусенцев.
g Верхняя кромка головки может быть скругленной или с фаской на усмотрение изготовителя.
h Для прошитых углублений наибольший предельный размер расширения в результате сверления не должен превышать 1/3 длины любой грани углубления, равной e/2.
Рисунок 1. Винт с цилиндрической головкой
и шестигранным углублением под ключ с мелким шагом резьбы
Таблица 1
Размеры для винтов с цилиндрической головкой
и шестигранным углублением под ключ с мелким шагом резьбы
4. Технические требования и ссылочные стандарты
