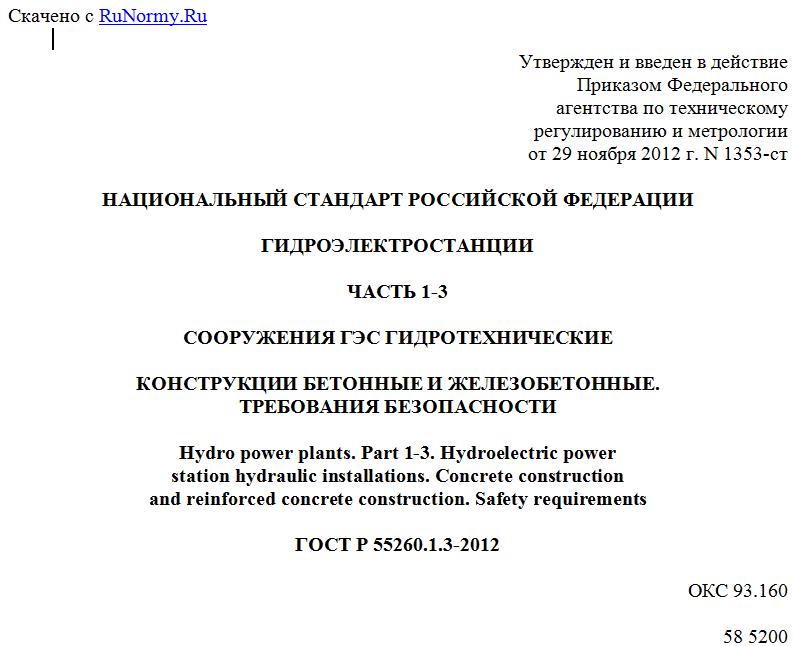

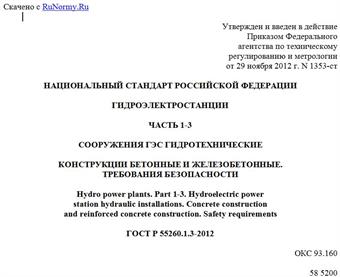

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1353-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГИДРОЭЛЕКТРОСТАНЦИИ
ЧАСТЬ 1-3
СООРУЖЕНИЯ ГЭС ГИДРОТЕХНИЧЕСКИЕ
КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Hydro power plants. Part 1-3. Hydroelectric power
station hydraulic installations. Concrete construction
and reinforced concrete construction. Safety requirements
ГОСТ Р 55260.1.3-2012
ОКС 93.160
58 5200
Дата введения
1 июля 2014 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1353-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к проектированию вновь строящихся, реконструируемых и ремонтируемых бетонных и железобетонных гидротехнических сооружений всех классов, входящих в состав энергетических и воднотранспортных гидроузлов; сооружений для борьбы с наводнениями и защиты территории от затопления и подтопления, а также устанавливает требования к расчетной оценке состояния эксплуатируемых сооружений (в т.ч. с учетом данных натурных наблюдений и обследований).
Настоящий стандарт не распространяется на сооружения, предназначенные для строительства в сейсмических районах, в северной строительно-климатической зоне, в районах распространения просадочных, набухающих и слабых по физико-механическим свойствам грунтов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы определения углерода
ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 17623-87 Бетоны. Радиоизотопный метод определения средней плотности
ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 18353-79 Контроль неразрушающий. Классификация видов и методов
ГОСТ 22690-88 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бетонная конструкция: Конструкция, выполненная из бетона без арматуры или с небольшим количеством арматуры, установленной по конструктивным соображениям; расчетные усилия от собственного веса и внешних нагрузок и воздействий в бетонной конструкции воспринимаются бетоном.
3.2 дефект: Отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом.
3.3 железобетонная конструкция: Конструкция, выполненная из бетона и рабочей стальной арматуры; расчетные усилия от собственного веса и внешних нагрузок и воздействий в железобетонной конструкции воспринимаются бетоном и рабочей арматурой.
3.4 обследование: Комплекс мероприятий по определению и оценке фактических значений контролируемых параметров, характеризующих эксплуатационное состояние, пригодность и работоспособность объектов обследования и определяющих возможность их дальнейшей эксплуатации или необходимость восстановления и усиления.
3.5 оценка технического состояния: Установление степени повреждения и категории технического состояния строительных конструкций или зданий и сооружений в целом на основе сопоставления фактических значений количественно оцениваемых признаков со значениями этих же признаков, установленными проектом или нормативным документом.
3.6 сталебетонная конструкция: Конструкция, выполненная из бетона и внешней рабочей арматуры из листового проката; расчетные усилия от собственного веса и внешних нагрузок и воздействий в сталебетонной конструкции воспринимаются бетоном и листовой арматурой.
3.7 сталежелезобетонная конструкция: Конструкция, выполненная из бетона, рабочей стержневой арматуры и внешней рабочей арматуры из листового проката; расчетные усилия от собственного веса и внешних нагрузок и воздействий в сталежелезобетонной конструкции воспринимаются бетоном и рабочей стержневой и листовой арматурой.
3.8 степень повреждения: Установленная в процентном отношении доля проектной несущей способности строительной конструкции.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
M - изгибающий момент;
N - продольная сила;
Q - перерезывающая сила;
Rb, Rbt, Rb,ser, Rbt,ser - расчетные сопротивления бетона осевому сжатию и осевому растяжению, соответственно, для предельных состояний первой и второй групп в возрасте бетона 180 сут (или один год);
Rs, Rsi - расчетные сопротивления, соответственно, стержневой и листовой арматуры;
Rsw - расчетное сопротивление поперечной арматуры растяжению для предельных состояний первой группы при расчете сечений, наклонных к продольной оси элемента;
Rsc - расчетное сопротивление арматуры сжатию для предельных состояний первой группы;
Eb - начальный модуль упругости бетона при сжатии и растяжении;
Es - модуль упругости арматуры;
- отношение соответствующих модулей упругости арматуры Es и бетона Eb;
S - обозначение продольной арматуры, характеристики положения которой приведены в приложении А;
S' - обозначение продольной арматуры, характеристики положения которой приведены в приложении А;
b - ширина прямоугольного сечения, ширина ребра таврового или двутаврового сечения;
h - высота прямоугольного, таврового или двутаврового сечения;
a, a' - расстояние от равнодействующей усилий, соответственно в арматуре S и S', до ближайшей грани сечения;
h0, h'0 - рабочая высота сечения (h0 = h - a; h'0 = h - a');
x - высота сжатой зоны сечения (бетона);
- относительная высота сжатой зоны бетона, равная x/h0;
s - расстояние между хомутами, измеренное по длине элемента;
e0 - эксцентриситет продольной силы N относительно центра тяжести приведенного сечения;
e, e' - расстояние от точки приложения продольной силы, соответственно, до равнодействующих усилий в арматуре S и S';
d - номинальный диаметр арматурных стержней;
F - площадь всего бетона в поперечном сечении;
Ab - площадь сечения сжатой зоны бетона;
Ared - площадь приведенного сечения элемента;
As, A's - площадь сечений арматуры, соответственно, S и S';
Asw - площадь сечения хомутов, расположенных в одной, нормальной к продольной оси элемента, плоскости, пересекающей наклонное сечение;
As,inc - площадь сечения отогнутых стержней, расположенных в одной, наклонной к продольной оси элемента, плоскости, пересекающей наклонное сечение;
I - момент инерции сечения бетона относительно центра тяжести сечения элемента;
Ired - момент инерции приведенного сечения относительно его центра тяжести;
Is - момент инерции площади сечения арматуры относительно центра тяжести сечения элемента;
Ib - момент инерции сжатой зоны бетона относительно центра тяжести сечения;
