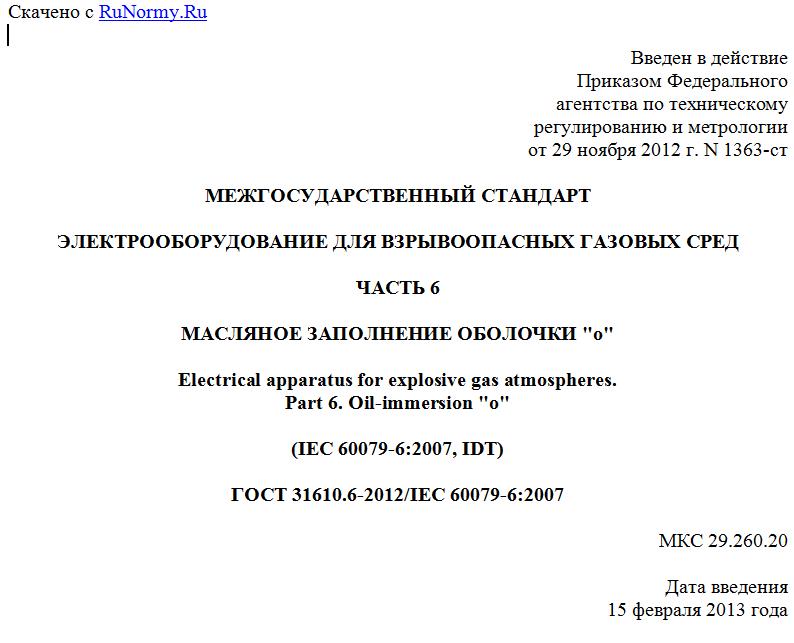

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1363-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ ДЛЯ ВЗРЫВООПАСНЫХ ГАЗОВЫХ СРЕД
ЧАСТЬ 6
МАСЛЯНОЕ ЗАПОЛНЕНИЕ ОБОЛОЧКИ "o"
Electrical apparatus for explosive gas atmospheres.
Part 6. Oil-immersion "o"
(IEC 60079-6:2007, IDT)
ГОСТ 31610.6-2012/IEC 60079-6:2007
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 41-2012 от 24 мая 2012 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1363-ст межгосударственный стандарт ГОСТ 31610.6-2012/IEC 60079-6:2007 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60079-6:2007. Electrical apparatus for explosive gas atmospheres - Part 6: Oil-immersion "o" (Электрооборудование для взрывоопасных газовых сред. Часть 6. Масляное заполнение оболочки "o").
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р 52350.6-2006 (МЭК 60079-6:2007).
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт идентичен международному стандарту IEC 60079-6, его требования полностью отвечают потребностям экономики стран СНГ.
Стандарт является одним из стандартов по видам взрывозащиты для электрооборудования, применяемого во взрывоопасных средах.
Стандарт предназначен для нормативного обеспечения обязательной сертификации и испытаний.
Установленные в стандарте требования обеспечивают вместе со стандартом IEC 60079-0:2004 "Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования" безопасность применения электрооборудования на опасных производственных объектах в угольной, газовой, нефтяной, нефтеперерабатывающей и других отраслях промышленности.
Стандарт IEC 60079-6, на основе которого разработан настоящий стандарт, включен в международную систему сертификации МЭК Ex и европейскую систему сертификации на основе Директивы 94/9 ЕС.
Действующий в настоящее время ГОСТ 30852.7-2002 <*> разработан на основе стандарта IEC 60079-6-95 и не включает ряда новых требований проекта третьей редакции IEC 60079-6.
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 51330.7-99 (МЭК 60079-6-95) "Электрооборудование взрывозащищенное. Часть 6. Масляное заполнение оболочки "o".
Технические отличия настоящего стандарта от предыдущего издания:
- удалены все требования по сертификации третьей стороной;
- добавлены требования для внешних соединений;
- в разделе "Маркировка" собраны все требования к маркировке;
- добавлены требования к инструкциям.
1. Область применения
Настоящий стандарт устанавливает требования к конструкции и испытаниям электрооборудования, частей электрооборудования с масляным заполнением и Ex-компонентов с защитой вида "масляное заполнение оболочки "o", предназначенных для применения во взрывоопасных газовых средах.
Примечание. Защита вида "масляное заполнение оболочки "o" обеспечивает уровень защиты оборудования (EPL) Gb. Дополнительные сведения указаны в Приложении А.
Требования, установленные настоящим стандартом, дополняют и изменяют общие требования, изложенные в IEC 60079-0. Если требования настоящего стандарта вступают в противоречие с требованиями IEC 60079-0, то выполняются требования настоящего стандарта.
Требования настоящего стандарта распространяются на электрооборудование, части электрооборудования и Ex-компоненты, которые при отсутствии масляного заполнения не способны вызывать воспламенение в нормальных режимах работы, установленных IEC 60079-15 и IEC 60079-11.
2. Нормативные ссылки
Следующие документы, на которые сделаны ссылки, обязательны при использовании данного документа. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок применяется последнее издание указанного документа (со всеми поправками).
IEC 60079-0. Electrical apparatus for explosive gas atmospheres - Part 0: General requirements (Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования)
IEC 60079-7. Electrical apparatus for explosive gas atmospheres - Part 7: Increased safety "e" (Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита "e")
IEC 60079-11. Electrical apparatus for explosive gas atmospheres - Part 11: Intrinsic safety "i" (Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная цепь "i")
IEC 60079-15. Electrical apparatus for explosive gas atmospheres - Part 15: Type of protection "n" (Электрооборудование для взрывоопасных газовых сред. Часть 15. Электрооборудование с защитой вида "n")
IEC 60156. Methods for the determination of the electric strength of insulating oils (Методы определения электрической прочности электроизоляционных масел)
IEC 60247. Insulating liquids - Measurement of relative permittivity, dielectric dissipation factor (tan d) and d.c. resistivity (Жидкие диэлектрики. Измерение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления при постоянном токе)
IEC 60296. Specification for unused mineral insulating oils for transformers and switchgear (Технические требования к неиспользованным изолирующим минеральным маслам для трансформаторов и коммутационных аппаратов)
IEC 60529. Degrees of protection provided by enclosures (IP code) (Степени защиты, обеспечиваемые оболочками (Код IP))
IEC 60588-2. Askarels for transformers and capacitors - Part 2: Test methods (Аскарели для трансформаторов и конденсаторов. Часть 2. Методы испытаний)
IEC 60836. Specifications for silicone liquids for electrical purposes (Жидкости силиконовые для электротехники. Технические условия)
ISO 2719. Petroleum products and lubricants - Determination of flash point - Pensky-Martens closed cup method (Нефтепродукты и смазки. Определение температуры вспышки. Метод с применением прибора Мартенс-Пенского с закрытым тиглем)
ISO 3016. Petroleum products - Determination of pour point (Нефтепродукты. Определение температуры потери текучести)
ISO 3104. Petroleum products - Transparent and opaque liquids - Determination of kinematic viscosity and calculation of dynamic viscosity (Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости).
3. Определения
В настоящем стандарте применены термины по IEC 60079-0, а также следующие термины с соответствующими определениями:
3.1. Масляное заполнение оболочки "o" (oil immersion "o"): вид взрывозащиты, при котором электрооборудование или части электрооборудования погружены в защитную жидкость так, что взрывоопасная газовая среда, которая может быть над жидкостью или снаружи оболочки, не может воспламениться.
3.2. Защитная жидкость (protective liquid): минеральное масло, удовлетворяющее IEC 60296, или другая жидкость, соответствующая требованиям 4.2.
3.3. Герметичное оборудование (sealed equipment): электрооборудование, в котором в нормальном режиме работы предотвращается проникновение внешней среды при расширении и сжатии содержащейся внутри жидкости, например с помощью расширяющегося сосуда.
3.4. Негерметичное оборудование (non-sealed equipment): электрооборудование, в котором в нормальном режиме работы при расширении и сжатии содержащейся внутри жидкости возможно проникновение внешней среды и ее выход наружу.
3.5. Максимальный допустимый уровень защитной жидкости (maximum permissible protective liquid level): максимальный уровень, которого может достичь защитная жидкость в нормальном режиме работы с учетом эффектов расширения в наихудших условиях заполнения, указанных изготовителем, при максимальной температуре окружающей среды, предусмотренной конструкцией оборудования.
3.6. Минимальный допустимый уровень защитной жидкости (minimum permissible protective liquid level): минимальный уровень, которого может достичь защитная жидкость при нормальной эксплуатации с учетом эффектов сжатия в наихудших условиях заполнения при отключении питания сети, когда температура
