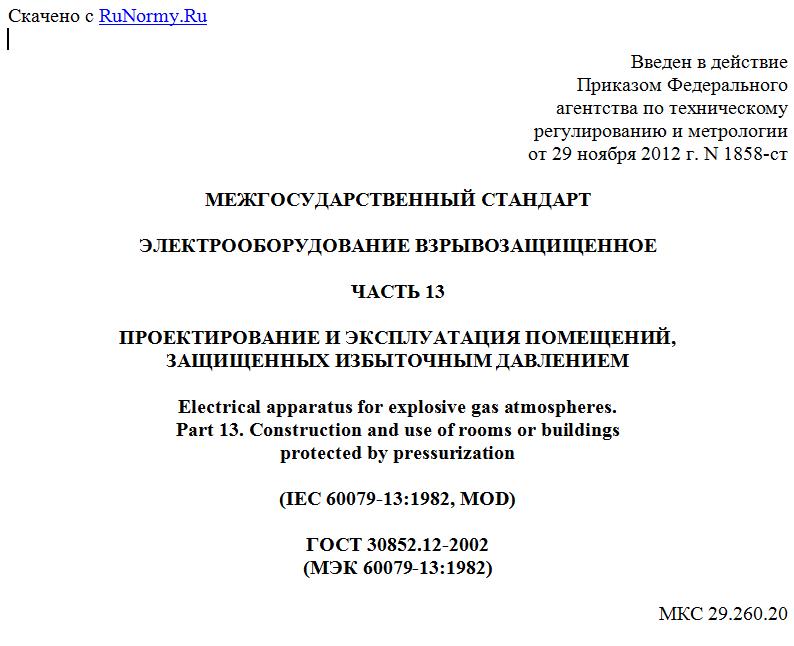

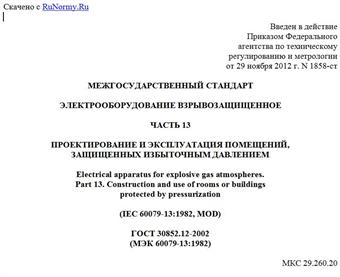

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1858-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ ВЗРЫВОЗАЩИЩЕННОЕ
ЧАСТЬ 13
ПРОЕКТИРОВАНИЕ И ЭКСПЛУАТАЦИЯ ПОМЕЩЕНИЙ,
ЗАЩИЩЕННЫХ ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ
Electrical apparatus for explosive gas atmospheres.
Part 13. Construction and use of rooms or buildings
protected by pressurization
(IEC 60079-13:1982, MOD)
ГОСТ 30852.12-2002
(МЭК 60079-13:1982)
МКС 29.260.20
Дата введения
15 февраля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 6 ноября 2002 г. N 22).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1858-ст межгосударственный стандарт ГОСТ 30852.12-2002 (МЭК 60079-13:1982) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60079-13:1982. Electrical apparatus for explosive gas atmospheres - Part 13: Construction and use of rooms or buildings protected by pressurization (Электрооборудование взрывозащищенное. Часть 13. Проектирование и эксплуатация помещений или зданий, защищенных избыточным давлением) путем изменения подразделов 6.3.1, 6.4, раздела 9, отдельных фраз (слов, ссылок), которые выделены курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51330.12-99 (МЭК 60079-13-82).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт входит в комплекс межгосударственных стандартов на взрывозащищенное электрооборудование, разработанных на основе применения международных стандартов МЭК на взрывозащищенное электрооборудование.
Стандарт устанавливает требования к оснащению и эксплуатации помещений, защищенных избыточным давлением, и связанных с ними частей, таких как воздуховоды (газопроводы) защитного газа, вспомогательные контрольные устройства, необходимые для обеспечения удовлетворительной работы системы продувки под давлением и поддержания избыточного давления в помещении.
В стандарте приведены требования к проверкам, необходимым для подтверждения соответствия помещений требованиям настоящего стандарта.
Дополнительные требования, отсутствующие в техническом отчете IEC 60079-13:1982 и отражающие потребности экономик стран СНГ, в тексте стандарта выделены курсивом.
1. Область применения
Настоящий стандарт устанавливает требования к помещениям, защищенным избыточным давлением, оснащению и эксплуатации помещений и связанных с ними частей, таких как воздуховоды (газопроводы), вспомогательные контрольные устройства, необходимые для обеспечения удовлетворительной работы системы продувки под давлением и поддержания избыточного давления.
Стандарт устанавливает условия эксплуатации электрооборудования, находящегося в указанном помещении, способного вызвать воспламенение взрывоопасных газовых смесей.
В стандарте установлены требования к проверкам помещений, необходимым для подтверждения соответствия помещений требованиям настоящего стандарта.
Стандарт распространяется только на помещения, внутри которых нет источников (в том числе потенциальных) горючих газов или паров, которые могут образовать взрывоопасные смеси.
Требования настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 30852.5-2002 (МЭК 60079-4:1975). Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения
ГОСТ 30852.9-99 (МЭК 60079-10:1995). Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон
ГОСТ 30852.11-99 (МЭК 60079-12:1999). Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
3.1. Помещение: пространство, огражденное со всех сторон стенами (в т.ч. с окнами и дверями), с покрытием (перекрытием) и полом, снабженное кабельными проходами, трубопроводами, воздуховодами (газопроводами), оснащенное электрооборудованием.
Примечание. В настоящем стандарте термин "помещение" относится также к зданиям, комнатам, залам для размещения оборудования.
3.2. Отверстие: любое отверстие, дверь, окно или воздухопроницаемая стационарная панель.
3.3. Защитный газ (воздух): газ, применяемый для поддержания избыточного давления внутри помещения или для его продувки.
3.4. Продувка под избыточным давлением: вид защиты, при помощи которой предотвращается попадание взрывоопасных газов и паров в помещение за счет поддержания в нем защитного газа при более высоком давлении, чем давление окружающей среды.
3.5. Помещение, защищенное избыточным давлением: помещение, в котором давление защитного газа выше, чем давление окружающей среды.
3.6. Продувка под избыточным давлением с компенсацией утечки: вид защиты, при которой подача защитного газа достаточна для поддержания избыточного давления в негерметичном помещении. Подача газа компенсирует неизбежные утечки из помещения и связанных с ним воздуховодов, причем все отверстия на выходе закрыты.
3.7. Продувка под избыточным давлением с непрерывным потоком защитного газа: вид защиты, при помощи которой в помещении и связанных с ним воздуховодах поддерживается избыточное внутреннее давление. Непрерывный и принудительный поток защитного газа проходит через эти воздуховоды, через отверстия контролируемого помещения.
3.8. Предварительная продувка: процесс прохождения определенного количества защитного газа через помещение и связанные с ним воздуховоды для уменьшения концентрации взрывоопасного газа или пара до значения менее 25% нижнего концентрационного предела распространения пламени (НКПР).
4. Классификация взрывоопасных зон помещений
Классификацию взрывоопасных зон, в которых могут располагаться помещения, следует проводить по ГОСТ 30852.9.
Помещение, продуваемое под избыточным давлением, при отсутствии продувки имеет тот же класс взрывоопасной зоны, в которой оно находится и в которую имеет выход.
Помещение под избыточным давлением после предварительной продувки должно допускать применение электрооборудования, которое не имеет какую-либо другую защиту, установленную для взрывоопасной зоны соответствующего класса, в которой расположено защищаемое помещение.
Примечание. Воздушную среду внутри помещения, которое частично расположено во взрывоопасной зоне, но все отверстия которого ведут во взрывобезопасные зоны, считают взрывобезопасной.
5. Требования к воздуховодам и каналам
