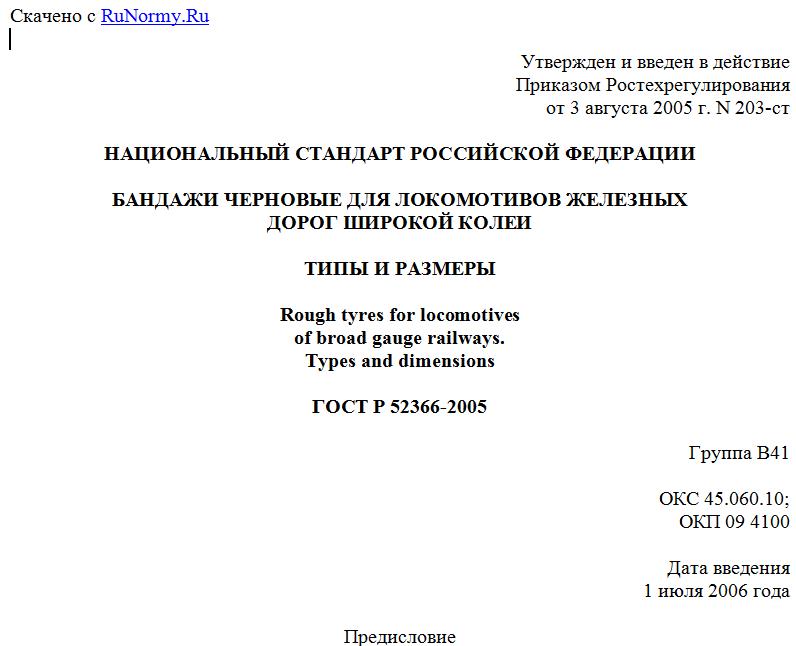

Утвержден и введен в действие
Приказом Ростехрегулирования
от 3 августа 2005 г. N 203-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАНДАЖИ ЧЕРНОВЫЕ ДЛЯ ЛОКОМОТИВОВ ЖЕЛЕЗНЫХ
ДОРОГ ШИРОКОЙ КОЛЕИ
ТИПЫ И РАЗМЕРЫ
Rough tyres for locomotives
of broad gauge railways.
Types and dimensions
ГОСТ Р 52366-2005
Группа В41
ОКС 45.060.10;
ОКП 09 4100
Дата введения
1 июля 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт железнодорожного транспорта" Министерства путей сообщения Российской Федерации (ВНИИЖТ МПС России).
2. Внесен Техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2005 г. N 203-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на черновые бандажи для колесных пар локомотивов (электровозов, тепловозов, паровозов) железных дорог и устанавливает их типы и размеры.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 398-2010. Бандажи черновые для железнодорожного подвижного состава. Технические условия
ГОСТ 11018-2011. Колесные пары тягового подвижного состава железных дорог колеи 1520 мм. Общие технические условия
ГОСТ 26877-91. Металлопродукция. Методы измерения отклонений формы.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Черновой бандаж: бандаж, подвергнутый после формообразования термической обработке и подлежащий дальнейшей механической обработке.
4. Классификация, основные параметры и размеры
4.1. Черновые бандажи подразделяют:
по типам: 1 - с гребнем, 2 - без гребня;
по толщине чистовых бандажей на модификации: 75; 80; 85; 90 мм;
по внутреннему диаметру: 620; 690; 740; 790; 890; 900; 1010; 1060; 1090; 1160; 1240; 1340; 1690 мм;
по диаметру по кругу катания: 786; 856; 906; 956; 1056; 1066; 1086; 1206; 1226; 1256; 1326; 1356; 1406; 1506; 1856 мм.
5. Конструкция и основные размеры
5.1. Размеры бандажей с гребнем должны соответствовать приведенным на рисунке 1 и в таблицах 1, 2; бандажей без гребня - на рисунке 2 и в таблицах 3, 4.
--------------------------------
<*> Размеры для построения инструмента деформации.
<**> Размеры для справок.
Рисунок 1. Бандаж с гребнем
Таблица 1
В миллиметрах
-------------------T---------------------------------------------¬
¦Толщина чистового ¦ Толщина чернового бандажа ¦
¦ бандажа +-----------T----------T-----------T----------+
¦ ¦ H ¦ h ¦ h ¦ h ¦
¦ ¦ ¦ ¦ 1 ¦ 2 ¦
+------------------+-----------+----------+-----------+----------+
¦75 ¦83 ¦113 ¦75,8 ¦81,5 ¦
¦80 ¦88 ¦118 ¦80,8 ¦86,5 ¦
¦85 ¦93 ¦123 ¦85,8 ¦91,5 ¦
¦90 ¦98 ¦128 ¦90,8 ¦96,5 ¦
L------------------+-----------+----------+-----------+-----------
Таблица 2
-----------T-----------------T--------T-----------------T--------¬
¦Внутренний¦Диаметр по кругу ¦Теорети-¦Диаметр по кругу ¦Теорети-¦
¦ диаметр ¦катания D, мм, в ¦ческая ¦ катания D, мм, в¦ческая ¦
¦чернового +--------T--------+масса +--------T--------+масса ¦
¦бандажа d,¦черновом¦чистовом¦черново-¦черновом¦чистовом¦черново-¦
¦ мм ¦ виде ¦ виде ¦го бан- ¦ виде ¦ виде ¦го бан- ¦
¦ ¦ ¦ ¦дажа, кг¦ ¦ ¦дажа, кг¦
¦ +--------+--------+--------+--------+--------+--------+
¦ ¦ при толщине чернового ¦ при толщине чернового ¦
¦ ¦ бандажа 83 мм ¦ бандажа 98 мм ¦
+----------+--------T--------T--------+---------T-------T--------+
¦1690 ¦1856 ¦1850 ¦585 ¦- ¦- ¦- ¦
¦1340 ¦1506 ¦1500 ¦470 ¦- ¦- ¦- ¦
¦1240 ¦1406 ¦1400 ¦437 ¦- ¦- ¦- ¦
¦1160 ¦1326 ¦1320 ¦411 ¦1356 ¦1350 ¦482 ¦
¦1090 ¦1256 ¦1250 ¦386 ¦- ¦- ¦- ¦
¦1060 ¦1226 ¦1220 ¦378 ¦1256 ¦1250 ¦444 ¦
¦1010 ¦- ¦- ¦- ¦1206 ¦1200 ¦425 ¦
¦940 ¦- ¦- ¦- ¦1126 ¦1120 ¦378 ¦
¦900 ¦- ¦- ¦- ¦(1086) ¦(1080) ¦(364) ¦
¦890 ¦1056 ¦1050 ¦322 ¦1086 ¦1080 ¦380 ¦
¦890 ¦- ¦- ¦- ¦(1066) ¦(1060) ¦(341) ¦
¦790 ¦956 ¦950 ¦289 ¦- ¦- ¦- ¦
¦740 ¦906 ¦900 ¦273 ¦- ¦- ¦- ¦
¦690 ¦856 ¦850 ¦256 ¦- ¦- ¦- ¦
¦620 ¦786 ¦780 ¦233 ¦- ¦- ¦- ¦
+----------+--------+--------+--------+---------+-------+--------+
¦ Примечания. 1. Теоретическая масса бандажей определена¦
¦расчетом по номинальным размерам с учетом среднего поля допусков¦
¦при плотности стали, равной 7,85 г/см3. ¦
¦ 2. Размеры в скобках применяют при толщине чернового¦
¦бандажа, равной 93 и 88 мм. ¦
¦ 3. Диаметры чистовых бандажей справочные. ¦
L-----------------------------------------------------------------
--------------------------------
<*> Размеры для построения инструмента деформации.
<**> Размеры для справок.
