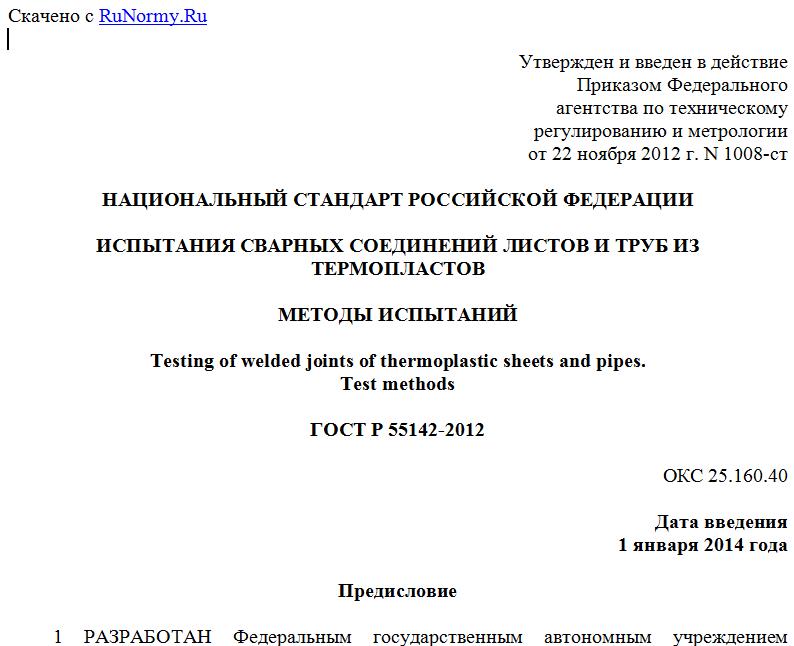

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1008-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ СВАРНЫХ СОЕДИНЕНИЙ ЛИСТОВ И ТРУБ ИЗ ТЕРМОПЛАСТОВ
МЕТОДЫ ИСПЫТАНИЙ
Testing of welded joints of thermoplastic sheets and pipes.
Test methods
ГОСТ Р 55142-2012
ОКС 25.160.40
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля сварки (НАКС), ООО "Группа ПОЛИПЛАСТИК"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1008-ст
4 В настоящем стандарте реализованы основные положения стандартов Немецкого союза по сварке и смежным технологиям (ДВС 2203-1, 2, 3, 4, 5, 6 "Испытания сварных соединений листов и труб из термопластов. Методы испытаний - Требования" (DVS 2203-1, 2, 3, 4, 5, 6 " von an Tafeln und Rohren aus thermoplastischen Kunststoffen - Anforderungen")
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Разработка национального стандарта была осуществлена в целях создания современной отечественной нормативной базы в области сварки полимерных материалов. Его введение позволит повысить конкурентоспособность отечественного оборудования, совместимость и взаимозаменяемость продукции, процессов и услуг, повысить уровень гармонизации отечественной нормативной базы с международными и региональными стандартами.
1 Область применения
Настоящий стандарт устанавливает общие принципы оценки качества сварки соединений пластмассовых листов и труб.
Указания по испытаниям сварных соединений необходимы переработчику полуфабрикатов и заготовок из термопластов и потребителю изделий. Процедуры сварки должны соответствовать международным, национальным правилам или отраслевым руководящим документам.
Стандарт учитывает используемые материалы и компоненты, процедуры сварки, оборудование и оценки качества сварного соединения. Его можно применять в сочетании с соответствующими национальными нормами и стандартами.
Размеры свариваемых заготовок и испытуемых образцов приведены в соответствующих частях. Если размеры свариваемых заготовок и испытуемых образцов выходят за рамки настоящего стандарта, то требования к сварным соединениям следует определять путем специальных исследований.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 4648 Пластмассы. Метод испытания на статистический изгиб
ГОСТ 11262 Пластмассы. Метод испытания на растяжение
ГОСТ 12423 Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 14782 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 18197 (ISO 899-1:2003) Пластмассы. Метод определения ползучести при растяжении
ГОСТ 18599 Трубы напорные из полиэтилена. Технические условия
ГОСТ 24157 Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении
ГОСТ 26277 Пластмассы. Общие требования к изготовлению образцов способом механической обработки
ГОСТ Р 50838 (ИСО 4437:2007) Трубы из полиэтилена для газопроводов. Технические условия
ГОСТ Р 51613 Трубы напорные из непластифицированного поливинилхлорида. Технические условия
ГОСТ Р 52134 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия
ГОСТ Р 52779-2007 (ИСО 8085-2:2001, ИСО 8085-3:2001) Детали соединительные из полиэтилена для газопроводов. Общие технические условия
ГОСТ Р 54792 Дефекты в сварных соединениях термопластов. Описание и оценка
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Общие требования
3.1 Область применения
Выбор методов испытаний принимается в зависимости от технологии производства и условий эксплуатации. При этом необходимо обратить внимание на то, что результаты испытаний зависят от условий изготовления испытуемых образцов и от самих условий испытания. Результаты испытаний должны подтверждать соответствие расчетных свойств сварных соединений реальным нагрузкам, возникающим в процессе эксплуатации.
3.2 Материалы и свойства
Настоящим стандартом охватываются материалы, приведенные в таблице 1, применяемые при изготовлении труб, соединительных деталей и листов.
Таблица 1
Материалы и сокращения
Условное обозначение Описание материала <1>
PA 12 ПА12 Полиамид 12
PB ПБ Полибутен
PE-HD ПВП или ПНД Полиэтилен высокой плотности (полиэтилен низкого давления)
PE 63 ПЭ 63 Полиэтилен низкого давления градации 6,3 МПа
PE 80 ПЭ 80 Полиэтилен низкого давления градации 8 МПа
PE 100 ПЭ 100 Полиэтилен низкого давления градации 10 МПа
PE Xa ПЭСа Полиэтилен пероксидно-сшитый
PE Xc ПЭСс Полиэтилен радиационно-сшитый
PE ПЭ электропроводный Электропроводящая композиция на основе полиэтилена
PP ПП Полипропилен
PP-H ПП-Г или ПП, тип 1 Полипропилен-гомополимер
PP-B ПП-Б или ПП, тип 2 Полипропилен блок-сополимер (тип 2)
PP-R ПП-Р или ПП, тип 3 Полипропилен статистический сополимер (тип 3)
PVC-U НПВХ Непластифицированный поливинилхлорид
PVC-NI НПВХ Поливинилхлорид нормальной ударопрочности
PVC-RI УПВХ Ударопрочный поливинилхлорид
PVC-HI УПВХ Ударопрочный поливинилхлорид
PVC-C ХПВХ Хлорированный поливинилхлорид
PVDF ПВДФ Поливинилиденфторид
<1> Полиэтилены низкого давления подразделяются по показателям минимальной длительной прочности (MRS): ПЭ 63 (минимальная длительная прочность MRS >= 6,3 МПа), PE 80 (MRS >= 8,3 МПа), PE 100 (MRS >= 10 МПа). PVC-U - обозначение для непластифицированного поливинилхлорида, до сих пор используется для обозначения поливинилхлорида нормальной ударопрочности. Новое обозначение - PVC-NI (нормальной восприимчивости к ударам). PVC-HI - обозначение для всех ударопрочных модифицированных типов поливинилхлорида. Новое обозначение - PVC-RI (повышенной ударопрочности).
Пластмассы обладают специфическими свойствами с точки зрения технического применения и обработки. При применении полуфабрикатов из термопластов, в основном для несущих элементов, необходимо учитывать специфику свойств пластмасс, особенно при одновременной механической, термической нагрузке и воздействии химических факторов.
Свойства заготовок (труб, листов, профилей, фитингов) с соответствующей методикой испытаний приведены в ГОСТ Р 50838, ГОСТ 18599, ГОСТ Р 51613, ГОСТ Р 52134, ГОСТ Р 52779, [1] и др. Технические показатели заготовок приведены и в соответствующих международных стандартах.
3.3 Испытания
Для оценки качества сварных соединений применяют различные методы. При выборе метода учитывают установленные требования к сварным соединениям или желаемые результаты и имеющиеся возможности.
На практике принято, что для испытания сварных соединений, полученных с помощью присадочных материалов, необходимо дополнительно проверить свариваемость основного и присадочного материалов.
Заготовки, применяемые для сварки соединений, должны соответствовать требованиям ГОСТ 11262 и [2].
При испытании образцов следует руководствоваться требованиями ГОСТ 11262, [1], [3]. Определение дефектов проводят в соответствии с требованиями ГОСТ
