"ГОСТ Р 55191-2012 (МЭК 60270:2000). Национальный стандарт Российской Федерации. Методы испытаний высоким напряжением. Измерения частичных разрядов"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

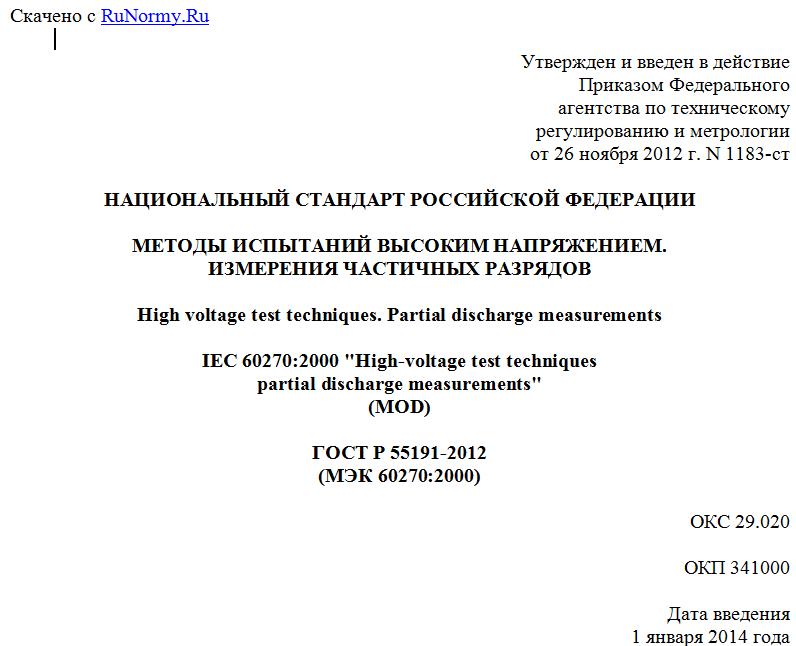

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1183-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕТОДЫ ИСПЫТАНИЙ ВЫСОКИМ НАПРЯЖЕНИЕМ.
ИЗМЕРЕНИЯ ЧАСТИЧНЫХ РАЗРЯДОВ

High voltage test techniques. Partial discharge measurements

IEC 60270:2000 "High-voltage test techniques
partial discharge measurements"
(MOD)

ГОСТ Р 55191-2012
(МЭК 60270:2000)

ОКС 29.020

ОКП 341000

Дата введения
1 января 2014 года

Предисловие

1 РАЗРАБОТАН ФГУП "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС"), Филиалом открытого акционерного общества "Научно-технический центр Федеральной сетевой компании Единой энергетической системы" - Сибирским научно-исследовательским институтом энергетики (Филиал ОАО "НТЦ ФСК ЕЭС" - СибНИИЭ), Закрытым акционерным обществом "Группа компаний "Таврида Электрик" (ЗАО "ГК "Таврида Электрик")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1183-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60270 (2000) "Методы испытаний высоким напряжением. Измерения частичных разрядов (IEC 60270:2000 "High-voltage test techniques partial discharge measurements").
При этом дополнительные положения, учитывающие потребности национальной стандартизации (на базе ГОСТ 20074-83 "Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов"), выделены курсивом
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Общие положения

Настоящий стандарт распространяется на измерение характеристик частичных разрядов при испытании изоляции электрооборудования напряжением переменного тока промышленной частоты до 400 Гц действующим значением свыше 1000 В и напряжением постоянного тока свыше 1000 В.
Характеристики частичных разрядов измеряются для:
- определения отсутствия частичных разрядов в изоляции испытуемого объекта при нормированном напряжении, интенсивность которых равна или выше нормированного значения;
- определения характеристик частичных разрядов и их интенсивности при нормированном напряжении;
- определения напряжения возникновения и напряжения затухания частичных разрядов.
В настоящем стандарте нормируется электрический метод измерения характеристик частичных разрядов, принципиально основанный на измерении изменений зарядов элементов измерительной схемы, вызываемых частичными разрядами в изоляции испытуемого объекта.
Стандарт также рассматривает неэлектрические методы, используемые, главным образом, для определения места расположения частичного разряда (см. приложение Е).
Рекомендации настоящего стандарта следует использовать при установлении требований, относящихся к измерению частичных разрядов в электрооборудовании.
В стандарте также даны рекомендации по диагностике электрооборудования с использованием цифровой обработки результатов измерений характеристик частичных разрядов (см. приложение Д)
Количественные характеристики, которые должны нормироваться и использоваться для оценки качества изоляции, устанавливают в стандартах на оборудование конкретных типов.
В настоящем стандарте указаны:
- используемые термины;
- измеряемые величины;
- применяемые испытательные и измерительные схемы;
- аналоговые и цифровые методы измерения, необходимые для общего применения;
- методы калибровки и градуировки;
- методы испытания;
- рекомендации по отстройке сигналов частичных разрядов от сигналов внешних помех.
Настоящий стандарт относится в первую очередь к электрическим измерениям частичных разрядов, возникающих при испытаниях высоким напряжением переменного тока. В разделе 11 рассматриваются частные проблемы, возникающие в ходе испытаний высоким напряжением постоянного тока.
Термины, определения, базовые испытательные схемы и методики часто применяются при испытаниях на других частотах и поэтому могут потребоваться специальные методики испытаний и характеристики систем измерения, которые не рассматриваются в настоящем стандарте.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55193-2012 "Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением"
ГОСТ Р 51320-99 "Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех"
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте приняты следующие термины и определения.
3.1 частичный разряд (ЧР) (partial discharge (PD): Электрический разряд, который шунтирует лишь часть изоляции между электродами, находящимися под разными потенциалами.
Примечание 1 - Как правило, частичные разряды являются следствием локальной концентрации электрических напряжений в изоляции или на ее поверхности; такие разряды появляются в виде импульсов с длительностью меньше 1 мкс. Однако, в газообразных диэлектриках могут возникать и более продолжительные разряды, так называемые безымпульсные разряды.
Примечание 2 - Коронный разряд является формой частичного разряда, происходящего в газообразных средах вокруг проводников, удаленных от любой жидкой или твердой изоляции. Термин "корона" нельзя использовать в качестве общего термина для всех видов ЧР.
Примечание 3 - Частичные разряды сопровождаются излучением звука, света, тепла и химическими реакциями. Дополнительную информацию см. в приложении Е.

3.2 импульс частичного разряда (импульс ЧР) (partial discharge pulse (PD pulse): Импульс тока или напряжения, возникающие под действием ЧР. Величина импульса измеряется с помощью специальных устройств (устройств присоединения), которые вводятся для этой цели в испытательную схему.
Примечание - Частичный разряд, возникающий в испытуемом объекте, создает импульс тока. Измерительный элемент (датчик), соответствующий требованиям настоящего стандарта, выдает на своем выходе сигнал тока или напряжения, пропорциональный величине заряда (токового импульса) на входе.

3.3 величины, относящиеся к импульсам частичных разрядов (характеристики ЧР) (quantities related to partial discharge pulses)
3.3.1 кажущийся заряд q (apparent charge q): Абсолютное значение такого заряда, мгновенное введении которого между электродами испытуемого объекта, установленного в испытательной схеме, могло бы дать такое же показание на измерительном приборе, как и сам импульс ЧР. Кажущийся заряд обычно выражается в кулонах (Кл).
Примечание - Кажущийся заряд не равен количественно значению заряда, локализованного в цепи разряда, значение которого невозможно измерить непосредственно.

3.3.2 скорость повторения частичных разрядов n (pulse repetition rate n): Отношение общего количества импульсов ЧР, зарегистрированных в течение выбранного интервала времени, к продолжительности этого интервала.
Примечание - На практике рассматриваются только те импульсы, которые превышают нормированные значения или находятся в установленном диапазоне значений.

3.3.3 частота повторения импульсов частичных разрядов N (pulse repetition frequency N): Число импульсов ЧР в секунду при равномерно распределенных импульсах.
Примечание 1 - Частота повторения импульсов N применима при калибровке и градуировке.
Примечание 2 - На практике рассматриваются только те импульсы, которые превышают нормированные значения или находятся в установленном диапазоне значений.

3.3.3.1 цикл измерения ЧР Tc (Tref) (PD measurement cycle): Интервал времени с начала измерения и до окончания измерения ЧР c, или nc - число периодов испытательного переменного напряжения в интервале времени измерения ЧР.
3.3.4 фазовый угол  или/и момент ti возникновения импульса ЧР (phase angle  and time ti of occurrence of a PD pulse)

,

где: ti - время, измеренное с момента прохождения положительного полупериода испытательного напряжения, предшествующего разряду, через нулевое
