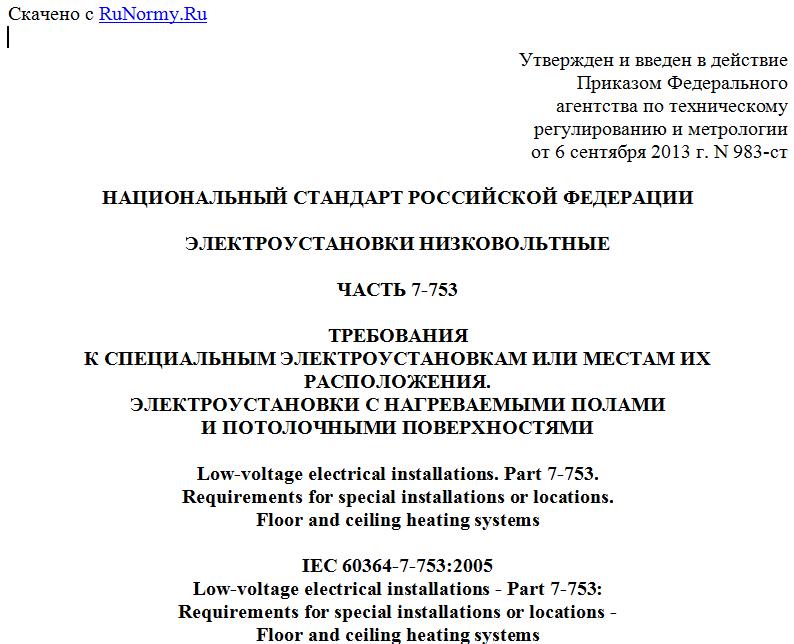

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 983-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 7-753
ТРЕБОВАНИЯ
К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ ИЛИ МЕСТАМ ИХ РАСПОЛОЖЕНИЯ.
ЭЛЕКТРОУСТАНОВКИ С НАГРЕВАЕМЫМИ ПОЛАМИ
И ПОТОЛОЧНЫМИ ПОВЕРХНОСТЯМИ
Low-voltage electrical installations. Part 7-753.
Requirements for special installations or locations.
Floor and ceiling heating systems
IEC 60364-7-753:2005
Low-voltage electrical installations - Part 7-753:
Requirements for special installations or locations -
Floor and ceiling heating systems
(IDT)
ГОСТ Р 50571-7-753-2013/МЭК 60364-7-753:2005
Группа Е08
ОКС 91.140.50;
ОКСТУ 3402
Дата введения
1 января 2015 года
Предисловие
1. Разработан Государственным научным учреждением "Всероссийский научно-исследовательский институт электрификации сельского хозяйства".
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электроустановки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 983-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-7-753:2005 "Электрические установки зданий. Часть 7-753. Требования к специальным установкам или помещениям. Половые и потолочные системы обогрева" (IEC 60364-7-753:2005 "Low-voltage electrical installations - Part 7-753: Requirements for special installations or locations - Floor and ceiling heating systems").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт является частью комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной электротехнической комиссии МЭК 364 "Электроустановки низковольтные".
По структуре построения и изложения требований международный стандарт МЭК 60364-7-753:2005 "Электрические установки зданий. Часть 7-753. Требования к специальным установкам или помещениям. Половые и потолочные системы обогрева" дополняет, изменяет или заменяет требования соответствующих стандартов МЭК, входящих в комплекс международных стандартов МЭК 60364, который состоит из частей:
Часть 1. Электроустановки низковольтные. Основные положения, оценка общих характеристик, термины и определения.
Часть 4. Электроустановки низковольтные. Требования по обеспечению безопасности:
Часть 4-1. Защита от поражения электрическим током.
Часть 4-2. Защита от тепловых воздействий.
Часть 4-3. Защита от сверхтоков.
Часть 4-4. Защита от отклонения напряжения и электромагнитных помех.
Часть 5. Электроустановки низковольтные. Выбор и монтаж электрооборудования:
Часть 5-51. Общие требования.
Часть 5-52. Электропроводки.
Часть 5-53. Аппаратура отделения, коммутации и управления.
Часть 5-54. Заземляющие устройства, защитные проводники и проводники уравнивания потенциалов.
Часть 5-55. Прочее оборудование.
Часть 5-56. Системы безопасности.
Часть 6. Электроустановки низковольтные, испытания.
Часть 7. Электроустановки низковольтные. Требования к специальным установкам и местам их расположения.
В настоящем стандарте нумерация раздела или пункта через точку после обозначения 705 относится к нумерации раздела или пункта одного из стандартов серии стандартов МЭК 60364. Например нумерация пункта в настоящем стандарте 717.312 относится к требованиям пункта 312 стандарта МЭК 60364-1 и дополняет эти требования применительно к передвижным или транспортируемым модулям.
Отсутствие в настоящем стандарте соответствующих ссылок на другие стандарты серии международных стандартов МЭК 60364 означает обязательность применения требований этих стандартов к объекту стандартизации.
Для облегчения пользования настоящим стандартом изменен стиль изложения требований без изменения технического содержания и смысла требований по отношению к аутентичному переводу на русский язык применяемого международного стандарта. Наименование стандарта изменено по отношению к международному стандарту.
Настоящий стандарт следует применять с учетом требований ГОСТ Р 50571.25-2001 "Электроустановки зданий. Часть 7. Требования к специальным установкам. Электроустановки зданий и сооружений с электрообогреваемыми полами и поверхностями".
753.11. Область применения
Настоящий стандарт распространяется на системы электрообогрева пола и потолочных поверхностей, которые выполняются как обогревательные системы аккумулирующего типа или как системы прямого электронагрева.
Стандарт не распространяется на системы обогрева стен и системы обогрева вне помещений.
Примечание. Потолок, расположенный под крышей со строительным просветом, равным по высоте 1,50 м, измеренным от поверхности пола, рассматривается так же, как потолок в терминах настоящего стандарта.
753.12. Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие нормативные документы:
МЭК 60364 (все части) Низковольтные электрические установки (IEC 60364 (all parts), Low-voltage electric installations)
МЭК 60364-4-42 Электроустановки зданий. Часть 4-42. Обеспечение безопасности. Защита от тепловых воздействий (IEC 60364-4-42, Low-voltage electrical installations - Part 4-42: Protection for safety - Protection against thermal effects)
МЭК 60079-7 Электрооборудование для взрывоопасных газовых сред. Часть 7. Оборудование с видом взрывозащиты "e" (IEC 60079-7, Explosive atmospheres - Part 7: Equipment protection by increased safety "e")
МЭК 60335-2-96 Бытовые и аналогичные электрические электроприборы. Безопасность. Часть 2-96. Особые требования к гибким листовым нагревательным элементам для нагревания помещений (IEC 60335-2-96, Household and similar electrical appliances - Safety - Part 2-96: Particular requirements for flexible sheet heating elements for room heating)
МЭК 60800 Нагревательные кабели номинальным напряжением 300/500 В для теплового комфорта и предотвращения образования льда (IEC 60800, Heating cables with a rated voltage of 300/500 V for comfort heating and prevention of ice formation).
753.2. Термины и определения
В настоящем документе используются следующие термины и определения.
753.2.1. Теплоаккумулирующая система обогрева пола: система обогрева с устанавливаемым интервалом времени подачи электрической энергии, которая преобразуется в тепло и рассеивается через поверхность пола в помещении, нагреваемом с установленной временной задержкой.
753.2.2. Система прямого нагрева: система электрического обогрева, выделяющая тепло и рассеивающая его в обогреваемом помещении без ограничения времени обогрева.
753.2.3. Дополнительный подогрев пола: система прямого нагрева, встроенная в конструкцию пола, например в пограничных областях вблизи наружных стен, которая дополняет обогрев аккумулирующей системы.
753.2.4. Свободная от нагрева зона: необогреваемая зона пола в местах размещения предметов мебели, встроенной мебели, оборудования.
753.2.5. Нагревательный кабель: кабель с защитной металлической оболочкой или без нее, предназначенный для целей циклического обогрева окружающего пространства.
753.2.6. Гибкий нагревательный элемент в виде листа: нагревательный элемент, состоящий из листов электрической изоляции, между которыми находятся тонкие металлические пластины, являющиеся основным электропроводящим материалом, к которым крепятся изолированные провода.
753.2.7. Нагревательное устройство: нагревательный кабель или гибкий листовой нагревательный элемент, жестко закрепленный холодным способом с клеммной сборкой, присоединяемой к клеммам электрической установки.
753.2.8. Соединительный кабель: изолированный кабель или шнур, предназначенный для соединения нагревательных элементов с электрической установкой.
753.2.9. Требования к нагревательному кабелю
Температура нагревательного кабеля не должна превышать 70 °C согласно МЭК 60079-7. Кабель не требует охлаждения и имеет выводы для подключения к электрической установке.
753.4. Обеспечение безопасности
753.4.41. Защита от поражения электрическим током
753.412. Защита от прямого контакта
