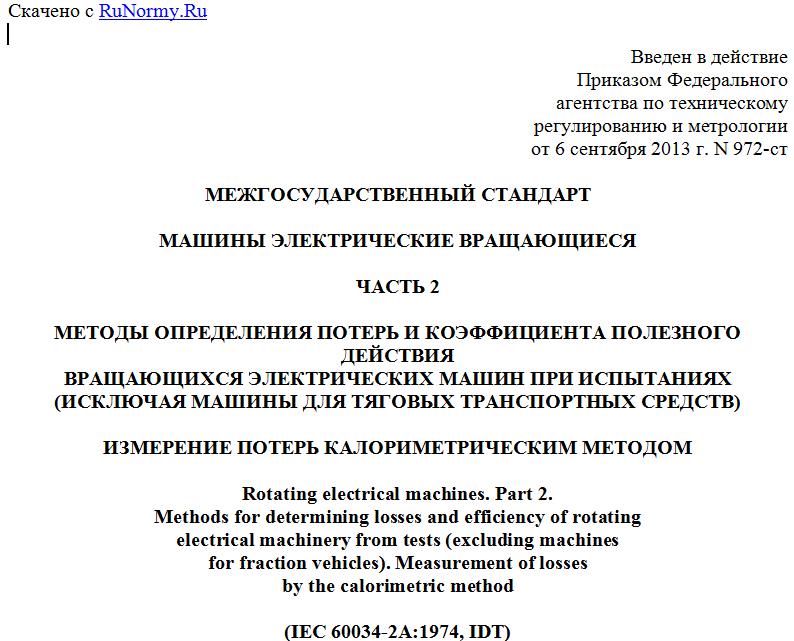

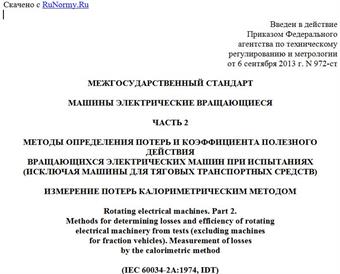

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 972-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ
ЧАСТЬ 2
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПОТЕРЬ И КОЭФФИЦИЕНТА ПОЛЕЗНОГО ДЕЙСТВИЯ
ВРАЩАЮЩИХСЯ ЭЛЕКТРИЧЕСКИХ МАШИН ПРИ ИСПЫТАНИЯХ
(ИСКЛЮЧАЯ МАШИНЫ ДЛЯ ТЯГОВЫХ ТРАНСПОРТНЫХ СРЕДСТВ)
ИЗМЕРЕНИЕ ПОТЕРЬ КАЛОРИМЕТРИЧЕСКИМ МЕТОДОМ
Rotating electrical machines. Part 2.
Methods for determining losses and efficiency of rotating
electrical machinery from tests (excluding machines
for fraction vehicles). Measurement of losses
by the calorimetric method
(IEC 60034-2A:1974, IDT)
ГОСТ IEC 60034-2A-2012
МКС 29.160
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 972-ст межгосударственный стандарт ГОСТ IEC 60034-2A-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60034-2A:1974 Rotating electrical machines - Part 2: Methods for determining losses and efficiency of rotating electrical machinery from tests (excluding machines for fraction vehicles) - Measurement of losses by the calorimetric method (Машины электрические вращающиеся. Часть 2. Методы определения потерь и коэффициент полезного действия вращающихся электрических машин при испытаниях (исключая машины для тяговых транспортных средств). Измерение потерь калориметрическим методом).
Международный стандарт разработан подкомитетом 2D "Потери и КПД" технического комитета по стандартизации IEC/TC 2 "Электрические машины" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
6. Взамен ГОСТ 25941-83 (МЭК 34-2-72, МЭК 34-2A-74) в части измерения потерь калориметрическим методом).
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт IEC 60034-2A:1974, которому идентичен настоящий стандарт, является дополнением к IEC 60034-2 с изменением 1:1995 и заменяет содержание раздела 17.
Калориметрический метод может быть использован для определения коэффициента полезного действия (КПД) вращающихся электрических машин:
- при определении полных потерь под нагрузкой;
- при определении отдельных потерь и, следовательно, стандартных полных потерь суммированием отдельных потерь.
Калориметрические измерения могут быть сделаны двумя способами:
- измерением величины и превышения температуры охлаждающей среды (прямой метод);
- калибровкой превышения температуры охлаждающей среды.
Калориметрические измерения следует проводить отдельно для каждого контура охлаждения - или первичного, или вторичного.
Методы определения потерь, приведенные в настоящем стандарте, были разработаны главным образом для больших генераторов, но могут быть применены и для других машин.
Условные обозначения
В настоящем стандарте применены условные обозначения, принятые в IEC 60034-2 (подраздел 3.1), а также следующие:
Pi - потери на контролируемой поверхности;
Pe - потери вне контролируемой поверхности;
P1 - потери, которые рассеиваются в охлаждающих контурах в виде теплоты и которые могут быть измерены калориметрическим методом;
P2 - потери, не передающиеся в охлаждающую среду, но которые рассеиваются через проводящую контролируемую поверхность путем конвекции, излучения, утечки и т.д.;
cP - удельная теплоемкость охлаждающей среды;
Q - значение подачи охлаждающей среды;
- плотность охлаждающей среды;
- превышение температуры охлаждающей среды или разность температур между контролируемой поверхностью машины и внешней температурой окружающей среды;
v - скорость на выходе охлаждающей среды;
- коэффициент расхода;
e - погрешность при измерении потерь;
h - коэффициент теплопередачи;
- разность между статическим давлением во впускном сопле и окружающим давлением;
A - площадь поперечного сечения впускного сопла;
t - температура;
t1 - температура на входе охлаждающей среды;
t2 - температура на выходе охлаждающей среды;
b - барометрическое давление.
Раздел 1. Общие положения
1. Для классификации полных потерь необходимо определить, что такое "контролируемая поверхность" для машины. Это поверхность, полностью окружающая машину, так что все потери, полученные внутри этой поверхности Pi, рассеиваются сквозь нее к внешней стороне (см. рисунок 1).
Полные потери машины состоят из:
- потерь внутри контролируемой поверхности Pi;
- потерь вне контролируемой поверхности Pe.
Потери внутри контролируемой поверхности Pi могут быть представлены в виде двух категорий:
Pi = P1 + P2,
где P1 - потери, которые могут быть измерены калориметрическим методом и которые рассеиваются в виде теплоты охлаждающими контурами. Они составляют большую часть потерь (внутренние потери, которые могут быть измерены);
P2 - потери, которые не передаются охлаждающей среде и которые рассеиваются сквозь проводимую контролируемую поверхность путем конвекции, излучения, утечки и т.д. Они составляют малую часть полных потерь и могут быть рассчитаны (внутренние потери, которые не могут быть измерены).
Примечание. Значение P2 может быть отрицательным и поэтому вычитается, когда тепловой поток поступает внутрь контролируемой поверхности.
Потери, внешние к контролируемой поверхности Pe, могут составлять часть установленных потерь и тогда должны быть измерены отдельно.
Примечание. Потери в подшипниках внутри контролируемой поверхности включены в потери Pi.
2. Определение потерь P1 измерением скорости изменения
потока и превышения температуры охлаждающей среды
В установившихся рабочих условиях, когда достигнуто тепловое равновесие, потери, рассеиваемые охлаждающей средой, составляют:
где cp - удельная теплоемкость охлаждающей среды при давлении p, кДж/(кг·К);
Q - подача охлаждающей среды, м3/с;
- плотность охлаждающей среды при температуре в точке измерения параметров потока, кг/м3;
