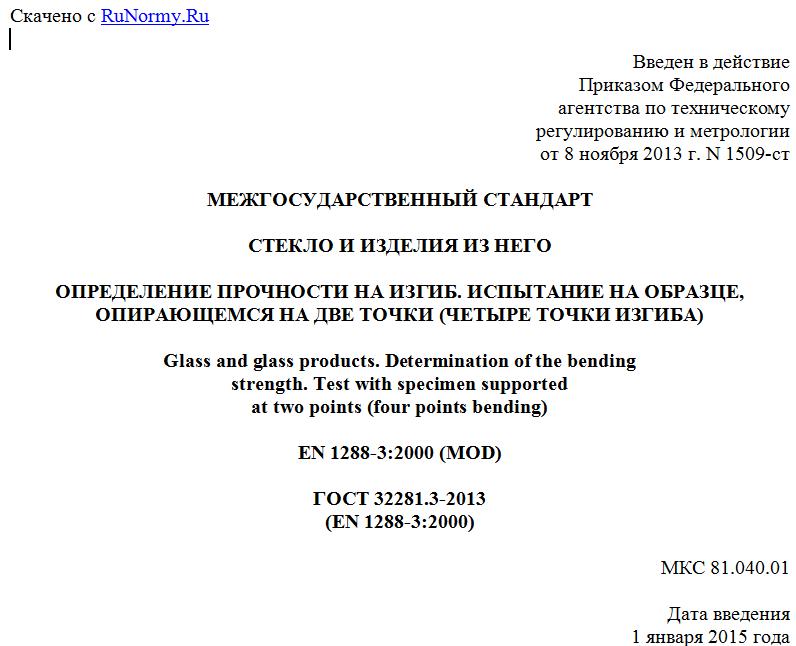

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1509-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ НА ИЗГИБ. ИСПЫТАНИЕ НА ОБРАЗЦЕ,
ОПИРАЮЩЕМСЯ НА ДВЕ ТОЧКИ (ЧЕТЫРЕ ТОЧКИ ИЗГИБА)
Glass and glass products. Determination of the bending
strength. Test with specimen supported
at two points (four points bending)
EN 1288-3:2000 (MOD)
ГОСТ 32281.3-2013
(EN 1288-3:2000)
МКС 81.040.01
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Институт стекла" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 58-П от 28 августа 2013)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 N 1509-ст межгосударственный стандарт ГОСТ 32281.3-2013 введен в действие в качестве национального стандарта Российской Федерации с 01.01.2015.
5 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту
EN 1288-3:2000 Glass in building - Determination of the bending strength of glass - Part 3: Test with specimen supported at two points (four points bending) "Стекло в зданиях. Определение прочности стекла на изгиб. Часть 3. Испытание с использованием образца, закрепленного в двух точках (четырехточечный изгиб)" путем изменения и дополнения отдельных фраз, слов, которые выделены полужирным курсивом.
Ссылки на европейские стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Наименование настоящего стандарта изменено относительно наименования европейского стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Европейский стандарт разработан Европейским комитетом по стандартизации (CEN) ТК 129 "Стекло в строительстве".
Европейский стандарт, на основе которого подготовлен настоящий стандарт, реализует существенные требования безопасности Директивы ЕС (89/106/ЕЕС) по строительным материалам.
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Данный стандарт устанавливает метод определения прочности на изгиб, включая влияние кромок, плоского стекла для использования в зданиях. Указанный метод также может использоваться для отдельного определения прочности на изгиб кромок стекла.
Ограничения данного стандарта описаны в ГОСТ 32281.1-2013.
Настоящий стандарт должен применяться с учетом положений ГОСТ 32281.1-2013.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ 111-2001 <*> Стекло листовое. Технические условия
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 54170-2010.
ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах (от 30 IRHD до 100 IRHD)
ГОСТ 32281.1-2013 Стекло и изделия из него. Определение прочности на изгиб. Основные принципы проведения испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины и определения:
3.1 напряжение изгиба (bending stress): Растягивающее напряжение изгиба, вызванное в поверхности образца.
Примечание - В целях испытания напряжение изгиба должно быть однородным на указанной части поверхности.
3.2 эффективное напряжение изгиба (effective bending stress): Средневзвешенное от растягивающих напряжений изгиба, рассчитанное с применением коэффициента, учитывающего неоднородность поля напряжений.
3.3 прочность на изгиб (bending strength): Напряжение изгиба или эффективное напряжение изгиба, которое приводит к поломке образца.
3.4 эквивалентная прочность на изгиб (equivalent bending strength): Наблюдаемая прочность на изгиб узорчатого стекла, для которого неоднородности толщины не позволяют точно рассчитать прочность на изгиб.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
B - толщина образца;
E - модуль упругости (модуль Юнга) образца.
Примечание - для натрий-кальциевого силикатного стекла (см. ГОСТ 111) используется значение 70 x 103 Н/мм2.
Fmax - максимальное усилие.
Примечание - Когда изгибающие ролики не закрепляются жестко на испытательной установке, а лежат на образце, усилие, создаваемое их весом, добавляется к максимальному измеренному усилию.
g - ускорение свободного падения;
h - толщина образца;
k - безразмерный коэффициент (пояснения см. в п. 6.2 ГОСТ 32281.1-2013);
L - длина образца;
Ls - расстояние между центральными линиями опорных роликов;
Lb - расстояние между центральными линиями изгибающих роликов;
Mb - изгибающий момент;
y - центральный прогиб образца относительно опорных роликов;
Z - момент сопротивления сечения;
- напряжение изгиба в поверхностной зоне, создаваемое изгибающими роликами;
- эффективное напряжение изгиба;
- прочность на изгиб;
- напряжение изгиба, вызванное собственным весом образца;
- плотность образца.
5. Аппаратура
5.1 Установка для испытания на изгиб
Испытание на изгиб должно выполняться с использованием подходящей установки испытания на изгиб, которая включает следующие элементы:
a) нагружение образца должно обеспечиваться в диапазоне от нуля до максимального значения таким способом, который минимизирует удары и неравномерность нагружения;
