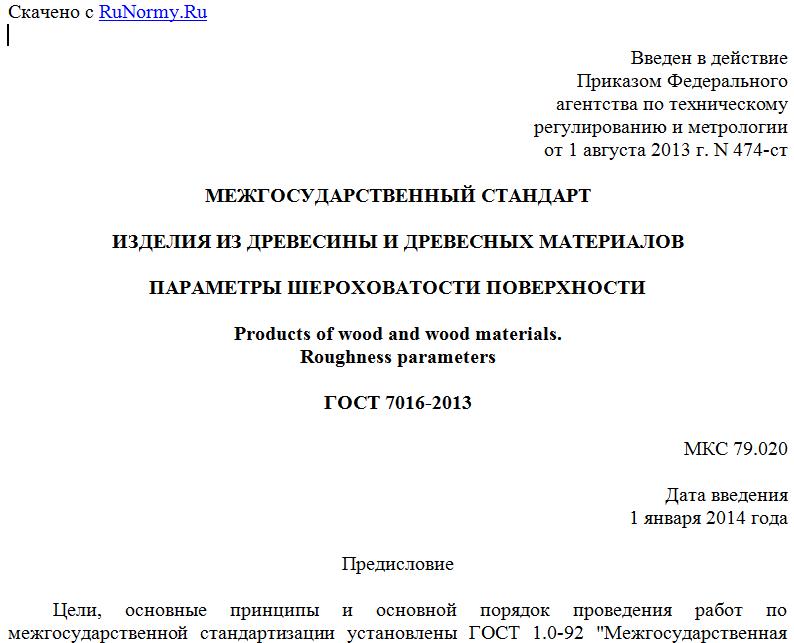

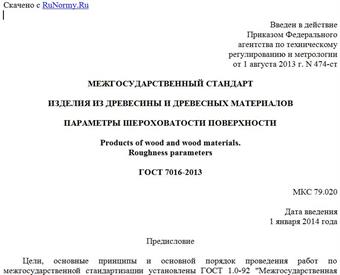

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 августа 2013 г. N 474-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ
ПАРАМЕТРЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ
Products of wood and wood materials.
Roughness parameters
ГОСТ 7016-2013
МКС 79.020
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский государственный университет леса".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 марта 2013 г. N 55-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 1 августа 2013 г. N 474-ст межгосударственный стандарт ГОСТ 7016-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Взамен ГОСТ 7016-82.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, шпон, фанеру, древесно-стружечные и древесно-волокнистые плиты и изделия из них), не имеющую защитно-декоративных покрытий, и устанавливает номенклатуру параметров шероховатости поверхности, их числовые значения и общие указания по нормированию. Стандарт должен применяться при разработке нормативно-технической документации на конкретную продукцию.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.309-73. Единая система конструкторской документации. Обозначения шероховатости поверхностей
ГОСТ 2140-81. Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 25142-82. Шероховатость поверхности. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Анатомические неровности древесины: неровности обработанной поверхности древесины, образованные вскрытыми полостями сосудов или клеток.
3.2. Структурные неровности: неровности поверхности плит и деталей, спрессованных из древесных частиц со связующим или без него, обусловленные формой, размерами и расположением этих частиц на поверхности.
3.3. Неровности упругого восстановления: неровности, образующиеся в результате неодинаковой величины упругого восстановления после обработки режущим инструментом поверхностного слоя древесины на участках различной плотности и твердости.
3.4. Неровности разрушения древесины: неровности, образующиеся в результате вырывов пучков волокон древесины.
3.5. Кинематическая волнистость: регулярно повторяющиеся, близкие по размерам неровности, имеющие форму траектории лезвия резца в виде волн.
3.6.
Риски: периодически повторяющиеся глубокие следы, оставленные на поверхности лесоматериала режущим инструментом (пилами, торцовыми фрезами, лущильными или строгальными ножами). [ГОСТ 2140, статья 150]
3.7.
Ворсистость: присутствие на поверхности лесоматериала часто расположенных неполностью отделенных волокон древесины. [ГОСТ 2140, статья 152]
3.8.
Мшистость: присутствие на поверхности лесоматериала часто расположенных пучков неполностью отделенных волокон и мелких частиц древесины. [ГОСТ 2140, статья 153]
3.9.
Царапина: повреждение поверхности лесоматериала острым предметом в виде узкого, длинного углубления, носящее случайный характер. [ГОСТ 2140, статья 168]
3.10.
Вырыв: углубление на поверхности лесоматериала с неровным ребристым дном, образованное в результате местного удаления древесины при заготовке или обработке. [ГОСТ 2140, статья 161]
3.11.
Средняя линия профиля: базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклонение профиля до этой линии минимально. [ГОСТ 25142, статья 1.19]
3.12.
Базовая длина: длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности. [ГОСТ 25142, статья 1.16]
3.13.
Профиль поверхности: линия пересечения поверхности с плоскостью. [ГОСТ 25142, статья 1.9]
3.14.
Выступ профиля: часть профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная из тела. [ГОСТ 25142, статья 1.25]
3.15.
Впадина профиля: часть профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная в тело. [ГОСТ 25142, статья 1.26]
3.16.
Относительная опорная кривая профиля: графическое изображение зависимости значений относительной опорной длины профиля от уровня сечения. [ГОСТ 25142, статья 4.6]
3.21.
Относительная опорная длина профиля: отношение опорной длины профиля к базовой длине. [ГОСТ 25142, статья 4.5]
3.22. Линия единичных выступов: линия уровня сечения профиля, полученная из точки пересечения касательной к центральному прямолинейному участку относительной опорной кривой с перпендикуляром, восстановленным в начале координат оси относительной опорной длины.
3.23. Линия единичных впадин: линия уровня сечения профиля, полученная из точки пересечения касательной к центральному прямолинейному участку относительной опорной кривой с перпендикуляром, восстановленным в точке 100 процентов по оси относительной опорной длины.
3.24.
Уровень сечения профиля: расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля. [ГОСТ 25142, статья 1.32]
4. Основные положения
Шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями высотных и шаговых параметров неровностей (рисок, неровностей разрушения, неровностей упругого восстановления, кинематической волнистости, а также структурных неровностей поверхностей плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях.
Требования к шероховатости поверхности не включают требований к механическим повреждениям и порокам в виде выделяющихся отдельных неровностей
