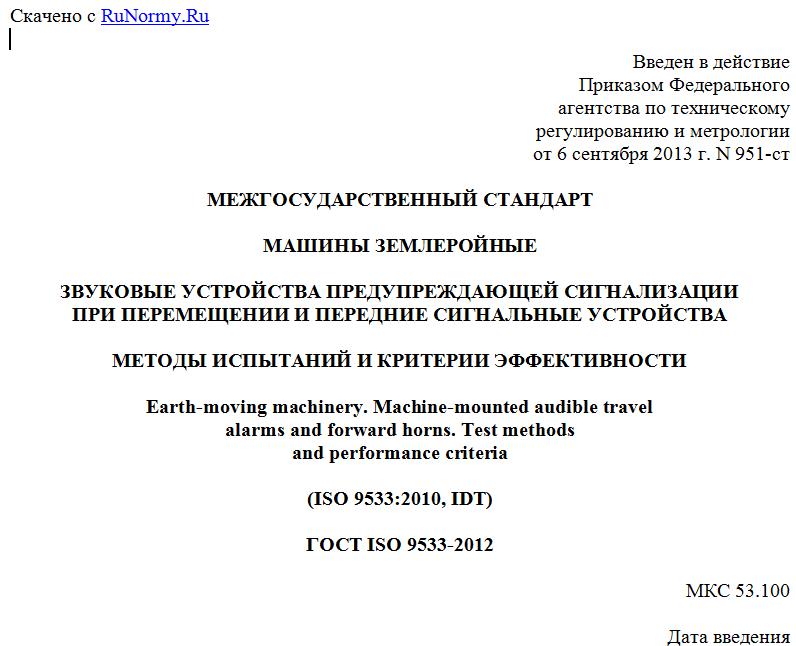

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 951-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ЗВУКОВЫЕ УСТРОЙСТВА ПРЕДУПРЕЖДАЮЩЕЙ СИГНАЛИЗАЦИИ
ПРИ ПЕРЕМЕЩЕНИИ И ПЕРЕДНИЕ СИГНАЛЬНЫЕ УСТРОЙСТВА
МЕТОДЫ ИСПЫТАНИЙ И КРИТЕРИИ ЭФФЕКТИВНОСТИ
Earth-moving machinery. Machine-mounted audible travel
alarms and forward horns. Test methods
and performance criteria
(ISO 9533:2010, IDT)
ГОСТ ISO 9533-2012
МКС 53.100
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Российской ассоциацией производителей сельхозтехники (Ассоциация "Росагромаш")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 3 декабря 2012 г. N 54-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минторгэкономразвития
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен международному стандарту ISO 9533:2010 Earth-moving machinery. Machine-mounted audible travel alarms and forward horns. Test methods and performance criteria (Машины землеройные. Установленные на машине звуковые устройства тревожной сигнализации при перемещении и передние сигнальные устройства. Метод испытаний и критерии эффективности)
Международный стандарт разработан Техническим комитетом ISO/TC 23 "Тракторы и машины для сельского и лесного хозяйства" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Росстандарте.
В разделе "Нормативные ссылки" и в тексте стандарта ссылки на международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичный (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 951-ст межгосударственный стандарт ГОСТ ISO 9533-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт регламентирует статические методы испытаний и требования для включения звуковых устройств предупреждающей сигнализации при перемещении и передних сигнальных устройств, устанавливаемых на землеройных машинах, в соответствии с требованиями ISO 6165, при работе и в процессе движения по дорогам общего назначения.
Настоящий стандарт содержит объективные методики испытаний и критерии эффективности.
Настоящий стандарт не содержит требований к количеству устанавливаемых устройств предупреждающей сигнализации на конкретные машины. В настоящем стандарте не рассматриваются вопросы лабораторных испытаний работоспособности и продолжительности звукового сигнала предупреждающей сигнализации.
Примечание - В Руководстве по эксплуатации, а также в национальных или региональных нормах и правилах могут содержаться требования к установке сигнальных устройств и звуковым сигналам, регламентируемым настоящим стандартом.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы.
Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 3411 Earth-moving machinery. Physical dimensions of operators and minimum operator space envelope (Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора)
ISO 6165 Earth-moving machinery. Basic types. Identification and terms and definitions (Машины землеройные. Основные типы. Идентификация, термины и определения)
ISO 6746-1 Earth-moving machinery. Definitions of dimensions and codes. Part 1. Base machine (Машины землеройные. Определения размеров и коды. Часть 1. Базовая машина)
IEC 61672-1 Electroacoustics. Sound level meters. Part 1. Specifications (Электроакустика. Измерители уровня звука. Часть 1. Технические требования)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 базовый блок машины (ББМ) (machine reference box (MRB)): Условный прямоугольный блок, соответствующий по размеру базе машины в соответствии с требованиями стандарта ISO 6746-1, без дополнительного оборудования или приспособлений, таких как ковш, отвал, стрела экскаватора, рыхлитель и стрела крана.
3.2 звуковое устройство предупреждающей сигнализации при перемещении (audible travel alarm): Установленное на машине звуковое сигнальное устройство, предназначенное для оповещения или предупреждения персонала о потенциальной опасности, которую представляет собой движущаяся самоходная машина.
3.2.1 предупреждающее сигнальное устройство движения (travel warning alarm): Звуковое сигнальное устройство, предназначенное для оповещения или предупреждения о движущейся своим ходом машине.
Примечание - Данное сигнальное устройство, как правило, устанавливают на машины с поворотными верхними конструкциями.
3.2.2 предупреждающее сигнальное устройство заднего хода (reverse warning alarm): Звуковое сигнальное устройство, предназначенное для оповещения или предупреждения о том, что машина движется задним ходом.
3.3 переднее сигнальное устройство (forward horn): Звуковое сигнальное устройство, приводимое в действие оператором машины с целью предупреждения персонала, находящегося впереди машины.
Примечание - Переднее сигнальное устройство допускается также использовать в качестве составной части противоугонной или охранной системы машины.
3.4 сигнальное устройство с фиксированным уровнем звука (fixed sound level alarm): Звуковое устройство предупреждающей сигнализации при перемещении, генерирующее постоянный уровень звука, не зависящий от шумового фона.
3.5 сигнальное устройство с регулируемым уровнем звука (self-adjusting sound level alarm): Звуковое устройство предупреждающей сигнализации при перемещении с автоматической регулировкой (в заданном диапазоне) в зависимости от разницы интенсивности звука сигнального устройства и шумового фона.
3.6 шумовой фон (ambient sound): Все посторонние звуки на испытательном полигоне, кроме создаваемых звуковым устройством предупреждающей сигнализации при перемещении.
3.7 свободное звуковое поле (free field): Пространство, не имеющее отражающих поверхностей в пределах 30 м от источника звука или микрофона в любом направлении, за исключением горизонтальной отражающей поверхности, на которой расположена испытуемая машина.
4. Аппаратура
4.1 Шумомер с кабелем-удлинителем или эквивалентная система измерения уровня звука, удовлетворяющая требованиям IEC 61672-1, тип 1.
Все измерения уровня звукового давления рекомендуется округлять до ближайшего целого числа в децибелах.
4.2 Акустический калибратор или эквивалентная измерительная система, используемая для калибровки шумомера до проведения испытаний и для проверки изменения чувствительности прибора по завершении испытаний. В ходе калибровки измерительной системы в соответствии с рекомендованной изготовителем аппаратуры процедурой необходимо применять ветрозащитный экран, а также оценивать влияние атмосферного давления и температуры воздуха на показания прибора.
4.3 Ветрозащитный экран микрофона
4.3.1 Ветрозащитный экран микрофона, применяемый для защиты микрофона от воздействия ветра и обеспечения повторности измерений. Анемометр или иное устройство, применяемые для измерения скорости и направления ветра с точностью до +/- 10% установленного значения.
4.4 Индикатор частоты вращения двигателя, применяемый для измерения частоты вращения двигателя с точностью до +/- 2% установленного значения.
4.5 Термометр, используемый для измерения температуры воздуха с точностью до +/- 2 °C.
Примечание - Также необходима аппаратура для проверки условий проведения испытаний (см. подраздел 5.1).
5. Условия испытаний
5.1 Испытательный полигон
Испытательный полигон представляет собой свободное звуковое поле над поверхностью с твердым покрытием (поверхность отражения), например, в виде асфальтовой площадки, расположенной горизонтально или с наклоном вниз от места расположения машины и микрофона. В радиусе 30 м от микрофона (испытуемой
