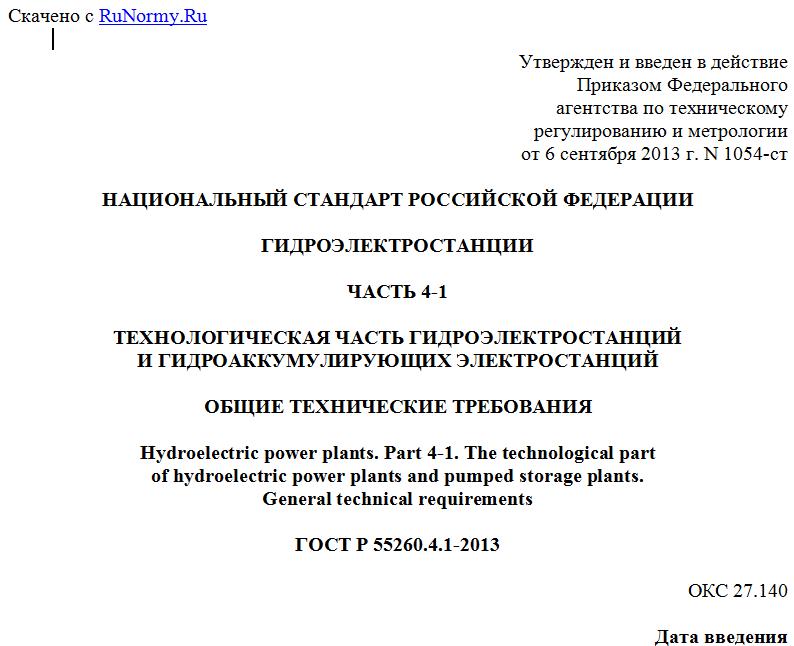

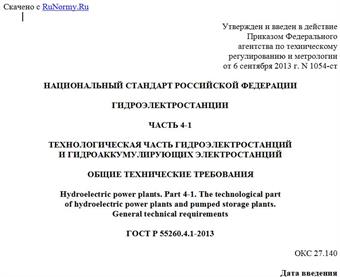

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1054-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГИДРОЭЛЕКТРОСТАНЦИИ
ЧАСТЬ 4-1
ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ ГИДРОЭЛЕКТРОСТАНЦИЙ
И ГИДРОАККУМУЛИРУЮЩИХ ЭЛЕКТРОСТАНЦИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Hydroelectric power plants. Part 4-1. The technological part
of hydroelectric power plants and pumped storage plants.
General technical requirements
ГОСТ Р 55260.4.1-2013
ОКС 27.140
Дата введения
1 июля 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1054-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт разработан в соответствии с требованиями Федерального закона N 184-ФЗ "О техническом регулировании".
Настоящий стандарт является нормативным техническим документом и предназначен для реализации современных требований технического регулирования в процессе проектирования технологической части гидроэлектростанции и гидроаккумулирующих электростанций при новом строительстве и реконструкции в целях создания надежного, экономически эффективного оборудования, соответствующего требуемому уровню безопасности при эксплуатации.
Настоящий стандарт входит в группу стандартов "Гидроэлектростанции".
1 Область применения
1.1 Настоящий стандарт устанавливает нормы и требования к проектированию технологического оборудования и технологических систем и регулирует вопросы реализации требований к оборудованию и системам, необходимых для надежной, безопасной и экономически эффективной эксплуатации гидроэлектростанции и гидроаккумулирующих электростанций при гармонизации режимов энергетического использования возобновляемых природных ресурсов и режимов выдачи электроэнергии и мощности, оказании услуг системного характера.
1.2 Настоящий стандарт регламентирует общие принципиальные требования к проектированию технологической части ГЭС и ГАЭС и гидротехнических сооружений и распространяется на регламентацию при проектировании:
- исходных данных для проектирования технологической части объекта и выбора экономически эффективного режима использования гидроэнергоресурсов;
- режима эксплуатации объекта в энергосистеме или на изолированного потребителя;
- выбора всего комплекса технологического оборудования и систем, удовлетворяющих экономически эффективным и надежным режимам выработки электроэнергии и энергоотдачи;
- размещения всего технологического оборудования и систем, удовлетворяющего требованиям надежности, безопасности и обслуживанию при эксплуатации;
- создания противопожарных систем;
- построения и функционирования АСУ ТП ГЭС, систем контроля и предупреждения, обеспечивающих надежность и безопасность эксплуатации оборудования и объекта в целом;
- размещения служебных и бытовых помещений, предназначенных для эксплуатации технологических и инженерных систем станции;
- рекомендаций по эксплуатации оборудования и систем в нормальных и чрезвычайных условиях;
- требований по обеспечению экологической безопасности оборудования при эксплуатации объекта;
- требований по энергосбережению и энергоэффективности.
1.3 Настоящий стандарт предназначен для использования при заказе, разработке, приемке и экспертизе проектов, создании и реконструкции объектов. Требования настоящего стандарта обязаны выполнять привлекаемые проектные и любые иные сторонние организации, выполняющие работы, относящиеся к области применения стандарта, в установленном порядке присоединившиеся к стандарту, или если требования стандарта содержатся в заключенном между сторонами договоре.
1.4 Нормы и требования настоящего стандарта распространяются на гидроаккумулирующие электростанции (ГАЭС) и малые ГЭС при условии учета специфических для этих электростанций особенностей их эксплуатации.
1.5 Настоящий стандарт устанавливает нормы и требования к проектированию технологического обоснования и технологических систем и регулирует вопросы реализации требований к оборудованию и системам, необходимых для надежной, безопасной и экономически эффективной эксплуатации гидроэлектростанций и гидроаккумулирующих электростанций при гармонизации режимов энергетического использования возобновляемых природных ресурсов и режимов выдачи электроэнергии и мощности, оказании услуг системного характера.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.1-75 Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности
ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ 5616-89 Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия
ГОСТ 8339-84 Установки маслонапорные для гидравлических турбин. Технические условия
ГОСТ 11677-85 Трансформаторы силовые. Общие технические условия
ГОСТ 12405-81 Регуляторы электрогидравлические для гидравлических турбин. Технические условия
ГОСТ 16772-77 Трансформаторы и реакторы преобразовательные. Общие технические условия
ГОСТ 19179-73 Гидрология суши. Термины и определения
ГОСТ 21558-2000 Системы возбуждения турбогенераторов, гидрогенераторов и синхронных компенсаторов. Общие технические условия
ГОСТ 22373-87 Затворы дисковые и шаровые для гидравлических турбин. Общие технические условия
ГОСТ 22379-87 Затворы предтурбинные
ГОСТ 27528-87 Турбины гидравлические поворотно-лопастные, радиально-осевые. Типы, основные параметры
ГОСТ 27584-88 Краны мостовые и козловые электрические. Общие технические условия
ГОСТ 27807-88 Турбины гидравлические вертикальные. Технические требования и приемка
ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях
ГОСТ Р 50571.3-2009 Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током
ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования
ГОСТ Р 51901.1-2002 Менеджмент риска. Анализ риска технологических систем
ГОСТ Р МЭК 60870-5-101-2006 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 агрегатная секция: Часть здания ГЭС или ГАЭС, отделенная межсекционными швами, в которой располагается один или несколько гидроагрегатов.
3.2 автоматизированная система управления технологическим процессом: Система, состоящая из эксплуатационного персонала и комплекса средств автоматизации, как основного, так и вспомогательного оборудования ГЭС и ГАЭС, обеспечивающая процесс производства и выдачи электроэнергии.
3.3 безопасность эксплуатации: Состояние, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений.
3.4 блок агрегата: Часть здания ГЭС, включая турбинное и генераторное помещение, в котором располагается один гидроагрегат со вспомогательным оборудованием.
3.5 высота отсасывания: Разность отметки установки гидравлической турбины и отметки нижнего бьефа.
3.6 гидроагрегат: Агрегат, состоящий из гидравлической турбины и гидрогенератора.
3.7 гидравлический удар: Повышение или понижение гидродинамического давления в напорном трубопроводе, вызванное резким изменением во времени скорости движения жидкости.
3.8 гидроэлектростанция малая (малая ГЭС): ГЭС с установленной мощностью от 100 до 25000 кВт.
3.9 гидроэлектростанция микро (микро ГЭС): ГЭС с установленной мощностью до 100 кВт.
3.10 головной узел: Комплекс водоподпорных, водозаборных, водосбросных и других сооружений начальной части деривации.
3.11 затвор аварийный: Затвор, опускаемый в текущую воду при аварийных ситуациях.
3.12 здание ГЭС: Сооружение, подземная выработка или помещение в плотине, в котором устанавливается основное энергетическое, электротехническое и вспомогательное оборудование ГЭС.
3.13 инженерные системы зданий и сооружений: Функционально законченный комплекс технических средств, предназначенный для создания и поддержания условий, при которых наиболее эффективно осуществляется работа оборудования и жизнедеятельность людей.
