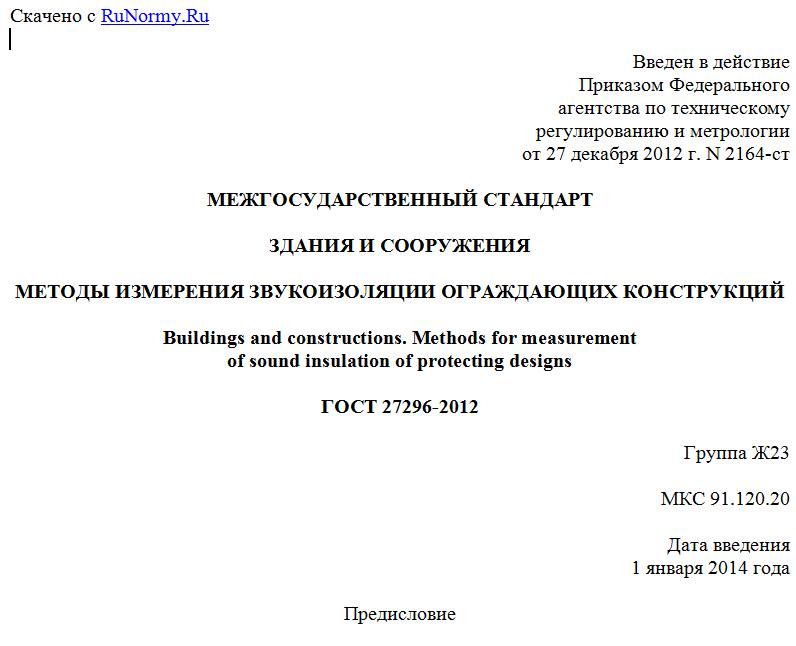

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 2164-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗДАНИЯ И СООРУЖЕНИЯ
МЕТОДЫ ИЗМЕРЕНИЯ ЗВУКОИЗОЛЯЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
Buildings and constructions. Methods for measurement
of sound insulation of protecting designs
ГОСТ 27296-2012
Группа Ж23
МКС 91.120.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским институтом строительной физики Российской академии архитектуры и строительных наук.
2. Внесен Техническим комитетом ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 18 декабря 2012 г. N 41).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
4. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2164-ст межгосударственный стандарт ГОСТ 27296-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Взамен ГОСТ 27296-87 и ГОСТ 24210-80.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методы измерения изоляции воздушного и ударного шума внутренними и наружными ограждающими конструкциями (стенами, перекрытиями и их элементами, перегородками, покрытиями полов) жилых и общественных зданий в лабораторных и натурных условиях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 17168-82 (СТ СЭВ 1807-79). Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 17187-2010 (IEC 61672-1:2002). Шумомеры. Часть 1. Технические требования
ГОСТ 31274-2004 (ИСО 3741:1999). Шум машин. Определение уровней звуковой мощности по звуковому давлению. Точные методы для реверберационных камер.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Изоляция воздушного шума R, дБ: величина, равная десяти десятичным логарифмам отношения звуковой мощности , падающей на испытуемый элемент, к звуковой мощности , излучаемой другой стороной испытуемого элемента.
Примечание. Изоляция воздушного шума R характеризует снижение уровня воздушного шума ограждающей конструкцией, измеренное в лабораторных условиях в соответствии с методом, устанавливаемым настоящим стандартом.
3.2. Фактическая изоляция воздушного шума R', дБ: величина, равная десяти десятичным логарифмам отношения звуковой мощности, падающей на испытуемый элемент, к полной звуковой мощности, переданной в помещение низкого уровня, в том числе и по обходным путям.
Примечание. Фактическая изоляция воздушного шума R' характеризует снижение уровня воздушного шума ограждающей конструкцией, измеренное в лабораториях с обычными для здания обходными путями или в натурных условиях в соответствии с методами, устанавливаемыми настоящим стандартом.
3.3. Уровень ударного шума , дБ: средний уровень звукового давления в полосе частот в помещении низкого уровня под перекрытием, подвергающимся воздействию стандартной ударной машины.
3.4. Приведенный уровень ударного шума , дБ: средний уровень звукового давления под перекрытием поля, излучаемого перекрытием, определяемый с учетом звукопоглощения в помещении низкого уровня и приведенный к стандартной эквивалентной площади звукопоглощения 10 м2.
Примечание. Приведенный уровень ударного шума измеряют в лабораторных условиях в соответствии с методом, устанавливаемым настоящим стандартом.
3.5. Фактический приведенный уровень ударного шума , дБ: средний уровень звукового давления под перекрытием, определяемый с учетом косвенной передачи звука.
Примечание. Фактический приведенный уровень ударного шума измеряют в лабораториях при наличии косвенной передачи звука или в натурных условиях в соответствии с методами, устанавливаемыми настоящим стандартом.
3.6. Стандартизированный приведенный уровень ударного шума , дБ: средний уровень звукового давления под перекрытием, определяемый с учетом косвенной передачи звука и приведенный к стандартному времени реверберации, равному 0,5 с.
3.7. Улучшение изоляции ударного шума , дБ: снижение приведенного уровня ударного шума в результате устройства пола на перекрытии.
3.8. Средний уровень звукового давления в помещении , дБ: величина, равная десяти десятичным логарифмам отношения усредненных в пространстве и времени квадратов звукового давления к квадрату порогового звукового давления, равного , причем пространственное усреднение выполняется по всему помещению за исключением областей, в которых существенны прямой звук источника шума или влияние ближнего поля ограждающих поверхностей помещения (стены и т.п.).
3.9. Приведенная разность уровней звукового давления , дБ: разность средних уровней звукового давления, создаваемых в двух помещениях одним или несколькими источниками шума, установленными в одном из них, определяемая с учетом звукопоглощения в помещении низкого уровня и приведенная к стандартной эквивалентной площади звукопоглощения 10 м2.
3.10. Стандартизированная разность уровней звукового давления , дБ: разность средних уровней звукового давления, создаваемых в двух помещениях одним или несколькими источниками шума, установленными в одном из них, определяемая с учетом звукопоглощения в помещении низкого уровня и приведенная к стандартному времени реверберации, равному 0,5 с.
3.11. Повторяемость результатов измерений r, дБ: значение предела, который с доверительной вероятностью 0,95 не превышается величиной абсолютной разности результатов двух измерений, проведенных в пределах короткого интервала времени и при одинаковых условиях (одни и те же метод измерения, испытуемый объект, испытательная лаборатория, оператор, оборудование).
3.12. Индекс изоляции воздушного шума , дБ: величина, служащая для оценки одним числом изоляции воздушного шума ограждающей конструкцией.
3.13. Индекс приведенного уровня ударного шума , дБ: величина, служащая для оценки одним числом изоляции ударного шума.
3.14. Индекс улучшения изоляции ударного шума покрытиями полов , дБ: величина, служащая для оценки одним числом улучшения изоляции ударного шума покрытиями полов.
4. Сущность методов
4.1. Метод измерения изоляции воздушного шума внутренними ограждающими конструкциями заключается в последовательном измерении и сравнении средних уровней звукового давления в помещениях высокого и низкого уровней с учетом поглощения звука в помещении низкого уровня.
4.2. Метод измерения изоляции ударного шума внутренними ограждающими конструкциями заключается в измерении приведенных уровней ударного шума под перекрытием при работе на нем стандартной ударной машины.
4.3. Метод определения звукоизолирующих свойств покрытий полов заключается в измерении приведенных уровней ударного шума под плитой перекрытия с покрытием и без него с последующим определением значения величины улучшения изоляции ударного шума.
4.4. Метод измерения изоляции воздушного шума наружными ограждающими конструкциями основан на сравнении уровней звукового давления, создаваемых вне и внутри здания.
5. Требования к испытательным помещениям
5.1. Требования к помещениям для испытаний ограждающих конструкций в лабораторных условиях
5.1.1. Испытательные (реверберационные) помещения для измерения изоляции воздушного и ударного шума ограждающими конструкциями должны состоять из двух смежных по горизонтали или вертикали помещений (пара помещений), разделенных ограждением с проемом для монтажа образцов испытуемых конструкций.
5.1.2. Испытательные помещения должны исключать возможность косвенной передачи звука или иметь обычные для зданий обходные пути. Принадлежность этих помещений к той или иной категории должна устанавливаться экспериментально в соответствии с Приложением А.
5.1.3. Испытательные помещения должны отличаться друг от друга по объему и размерам не менее чем на 10%.
5.1.4. Соотношение размеров помещений следует выбирать из условий, обеспечивающих равномерное распределение собственных мод в диапазоне низких
