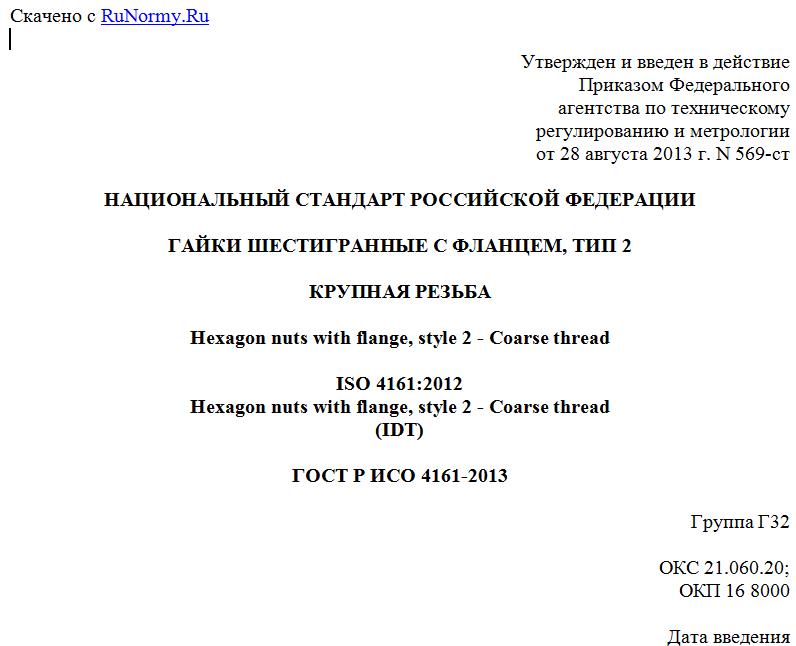

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ С ФЛАНЦЕМ, ТИП 2

КРУПНАЯ РЕЗЬБА

Hexagon nuts with flange, style 2 - Coarse thread

ISO 4161:2012
Hexagon nuts with flange, style 2 - Coarse thread
(IDT)

ГОСТ Р ИСО 4161-2013

Группа Г32

ОКС 21.060.20;
ОКП 16 8000

Дата введения
1 июля 2014 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 569-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4161:2012 "Гайки шестигранные с фланцем, тип 2 - Крупная резьба" (ISO 4161:2012. Hexagon nuts with flange, style 2 - Coarse thread).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50592-93 (ИСО 4161-83).

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает характеристики шестигранных гаек с фланцем (тип 2), с метрической крупной резьбой от М5 до М20 включительно, класса точности A для резьб до М16 включительно и класса точности B для резьб свыше М16.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 724, ИСО 898-2, ИСО 965-2 и ИСО 3506-2.

2. Нормативные ссылки

Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).
ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions)
ИСО 261. Резьбы метрические ИСО общего назначения. Общий план (ISO 261, ISO general-purpose metric screw threads - General plan)
ИСО 898-2. Изделия крепежные. Механические свойства. Часть 2. Гайки с установленными значениями контрольной нагрузки. Крупная резьба (ISO 898-2, Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread)
ИСО 965-2. Резьбы метрические ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)
ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 3506-2. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 2. Гайки (ISO 3506-2, Mechanical properties of corrosion-resistant stainless-steel fasteners - Part: Nuts)
ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы A, B и C (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)
ИСО 6157-2. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки (ISO 6157-2, Fasteners - Surface discontinuities - Part 2: Nuts)
ИСО 8992. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts)
ИСО 10683. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings)
ИСО 10684. Изделия крепежные. Покрытия, нанесенные методом горячего цинкования (Fasteners - Hot dip galvanized coatings).

3. Размеры

Размеры гаек указаны на рисунке 1 и в таблице 1.
Символы и обозначения размеров - по ИСО 225.



--------------------------------
<a>  - высота под ключ (см. примечание в таблице 1);
<b> ;
<c> ;
<d> ;
<e> c - измеряется при ;
<f> Форма кромки на усмотрение изготовителя.

Рисунок 1

Таблица 1

Размеры в миллиметрах

Резьба, D М5 М6 М8 М10 М12 (М14) <a> М16 М20
P <b> 0,8 1 1,25 1,5 1,75 2 2 2,5
c не менее 1 1,1 1,2 1,5 1,8 2,1 2,4 3
не менее 5,00 6,00 8,00 10,0 12 14,0 16,0 20,0
не более 5,75 6,75 8,75 10,8 13 15,1 17,3 21,6
не более 11,8 14,2 17,9 21,8 26,0 29,9 34,5 42,8
не менее 9,8 12,2 15,8 19,6 23,8 27,6 31,9 39,9
e не менее 8,79 11,05 14,38 16,64 20,03 23,36 26,75 32,95
m не более 5,0 6,0 8,00 10,00 12,00 14,0 16,0 20,0
не менее 4,7 5,7 7,64 9,64 11,57 13,3 15,3 18,7
не менее 2,5 3,1 4,6 5,6 6,8 7,7 8,9 10,7
s не более 8,00 10,00 13,00 15,00 24,0030 21,00 24,00 30,00
не менее 7,78 9,78 12,73 14,73 17,73 20,67 23,67 29,16
r <c> не более 0,3 0,4 0,5 0,6 0,7 0,9 1 1,2
Примечание. Если изделие прошло проверку калибром в соответствии с Приложением А, то размеры e, c и  удовлетворяют требованиям.
-------------------------------- <a> Размер, заключенный в скобки, по возможности не применять. <b> P - шаг резьбы. <c> Радиус r относится как к углам, так и к плоскостям шестигранника.

4. Технические требования и ссылочные стандарты

Технические требования в соответствии с таблицей 2.

Таблица 2

Технические требования и ссылочные стандарты

Материал Сталь Нержавеющая сталь
Общие требования Обозначение стандарта ИСО 8992
Резьба Допуски 6Н
Обозначение стандарта ИСО 261, ИСО 965-2
Механические свойства Класс прочности 8, 9, 10, 12 А2-70
Обозначение стандарта ИСО 898-2 ИСО 3506-2
Допуски Класс точности D <= М16: A D > М16: B
Обозначение стандарта ИСО 4759-1
Отделка - покрытие Без покрытия Требования к электролитическим покрытиям по ИСО 4042 Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683 Требования к покрытиям, нанесенным методом горячего цинкования по ИСО 10684 Без отделки
Дополнительные требования или другая отделка или покрытие должны быть согласованы между поставщиком и заказчиком
Дефекты поверхности Допустимые дефекты поверхности по ИСО 6157-2
Приемка Приемочный контроль по ИСО 3269

5. Обозначение

Пример - Гайка шестигранная с фланцем с резьбой М12 и класса прочности 10 обозначается следующим образом:
