"ГОСТ EN 13588-2013. Межгосударственный стандарт. Битумы и битуминозные вяжущие. Определение когезии битуминозных вяжущих с использованием маятника"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

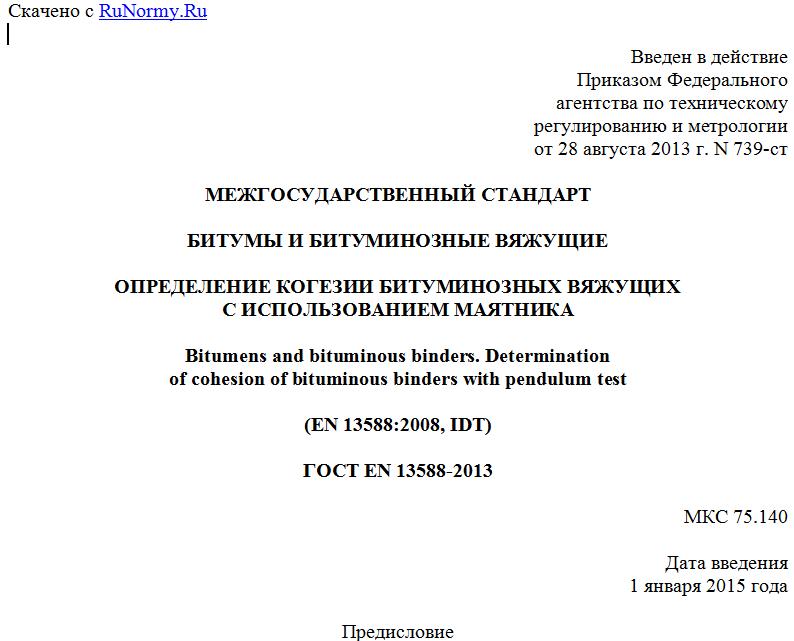

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 739-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ

ОПРЕДЕЛЕНИЕ КОГЕЗИИ БИТУМИНОЗНЫХ ВЯЖУЩИХ
С ИСПОЛЬЗОВАНИЕМ МАЯТНИКА

Bitumens and bituminous binders. Determination
of cohesion of bituminous binders with pendulum test

(EN 13588:2008, IDT)

ГОСТ EN 13588-2013

МКС 75.140

Дата введения
1 января 2015 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 58-П от 28 августа 2013 г.)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13588:2008 Bitumen and bituminous binders - Determination of cohesion of bituminous binders with pendulum test (Битум и битуминозные вяжущие. Определение когезии битуминозных вяжущих испытанием маятником).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Перевод с английского языка (en).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 739-ст межгосударственный стандарт ГОСТ EN 13588-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Когезия является одним из показателей эксплуатационных характеристик битуминозных вяжущих. В соответствии с предполагаемым уровнем рабочих нагрузок необходимо использовать битуминозные вяжущие с большим значением когезии. Изначально когезию использовали для оценки поверхностного слоя дорожного покрытия, но ее также можно применять для оценки любого типа битуминозного вяжущего (чистого, модифицированного или разжиженного), который будет использован в различных областях дорожного строительства. Знание когезии позволяет выбирать тип битуминозного вяжущего с учетом предполагаемого объема транспортного потока и условий эксплуатации.
Настоящий стандарт устанавливает метод определения когезии битуминозного вяжущего и построения графика зависимости когезии от температуры.

1. Область применения

Настоящий стандарт устанавливает метод определения когезии битумов и битуминозных вяжущих при температуре от минус 10 °C до плюс 80 °C, а также зависимость когезии от температуры.
Настоящий стандарт распространяется на чистые, модифицированные и разжиженные битумы. Для разжиженных битумов испытание может быть проведено на растворе, содержащем битуминозное вяжущее, или на вяжущем, из которого был удален разжижитель. Для битумных эмульсий испытание проводят на остатке, полученном после восстановления; метод восстановления должен быть указан в протоколе.
Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытания)

3. Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 когезия (cohesion): Значение энергии на единицу площади, необходимое для полного отрыва куба от подставки, предварительно приклеенного с помощью битуминозного вяжущего.
Примечание - Если куб остается приклеенным к подставке после упругого смещения, измеренная при этом энергия всегда меньше истинного значения когезии. Поэтому такой результат подтверждает, что значение когезии битуминозного вяжущего выше установленного.

4. Обозначения

В настоящем стандарте применены следующие обозначения:
4.1  - угол, показываемый указателем после запуска маятника и столкновения с кубом, приклеенным к подставке битуминозным вяжущим.
4.2  - угол, показываемый указателем после запуска маятника и столкновения с кубом, установленным на подставку, но не приклеенным к ней битуминозным вяжущим.
4.3 E - энергия, необходимая для смещения куба, приклеенного к подставке битуминозным вяжущим.
4.4 E' - энергия, необходимая для смещения куба, установленного на чистую подставку, но не приклеенного к ней битуминозным вяжущим.
4.5 Cm - максимальное значение когезии в верхней части кривой.
4.6 Tm - температура испытания, при которой достигается максимальное значение когезии.
4.7 m - масса маятника.
4.8 g - ускорение свободного падения.
4.9 r - радиус центра тяжести маятника.
4.10 s - площадь разрушения.
4.11 T - температура проведения испытания.
4.12 C - когезия битуминозного вяжущего при установленной температуре.

5. Сущность метода

Стальной куб со стороной 10 мм фиксируют на стальной подставке с помощью пленки битуминозного вяжущего толщиной 1 мм.
Установку нагревают до температуры испытания, затем куб смещают, ударяя по нему маятником. Энергию, поглощенную при разрыве пленки битуминозного вяжущего, вычисляют по углу колебания маятника . Испытание проводят не менее чем при шести значениях температуры, охватывающей максимум когезии битуминозного вяжущего (см. рисунок 1).



Рисунок 1 - Зависимость когезии от температуры

6. Аппаратура

6.1 Прибор для определения когезии, состоящий из деталей, приведенных в 6.1.1 - 6.1.4:
6.1.1 Основание, установленное горизонтально с помощью винтов регулировки высоты и пузырькового указателя уровня, снабженное следующим оборудованием:
- регулируемыми быстро освобождаемыми зажимами для удержания испытательной установки на основании;
Для просмотра документа целиком скачайте его >>>
