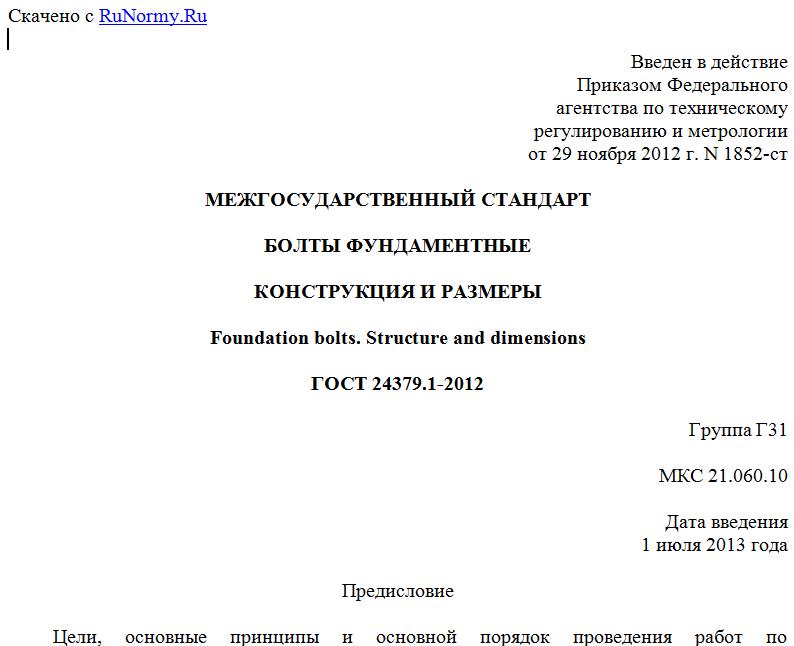

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ ФУНДАМЕНТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Foundation bolts. Structure and dimensions
ГОСТ 24379.1-2012
Группа Г31
МКС 21.060.10
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения", ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 4 июня 2012 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Республика Беларусь BY Министерство архитектуры и строительства
Кыргызстан KG Госстрой
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1852-ст межгосударственный стандарт ГОСТ 24379.1-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 24379.1-80.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на фундаментные болты (далее - болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0, предназначенные для крепления и фиксации строительных конструкций или оборудования.
Настоящий стандарт соответствует ГОСТ 25347 и ГОСТ 25348 в части, касающейся предельных отклонений размеров, и ГОСТ 8724 и ГОСТ 24705 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2590-2006. Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 3212-92. Комплекты мобильные. Уклоны формовочные, стержневые знаки, допуски размеров
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5915-70. Гайки шестигранные класса точности B. Конструкция и размеры
ГОСТ 6636-69. Основные нормы взаимозаменяемости. Нормальные линейные размеры
ГОСТ 8724-2002 (ИСО 261-98). Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 10549-80. Выход резьбы. Сбеги, недорезы, проточки и фаски
ГОСТ 10605-94 (ИСО 4032-86). Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности B. Технические условия
ГОСТ 10704-91. Трубы стальные электросварные прямошовные. Сортамент
ГОСТ 11371-78. Шайбы. Технические условия
ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24379.0-80. Болты фундаментные. Общие технические условия
ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 25347-82. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки
ГОСТ 25348-82. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм
ГОСТ 26645-85 <*>. Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 53464-2009.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Шпилька: стержень фундаментного болта.
3.2. Анкерная арматура: конструктивный элемент, удерживающий шпильку в фундаменте.
3.3. Анкерная плита: деталь анкерной арматуры.
3.4. Втулка: деталь цилиндрической формы с отверстием, входящая в состав сварной анкерной плиты.
3.5. Опорная плита: основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом.
3.6. Цанга разжимная: конструктивная деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта.
3.7. Муфта: соединительная деталь с внутренней резьбой, предназначенная для стыковки частей шпилек фундаментного болта.
3.8. Труба: деталь анкерной арматуры съемных фундаментных болтов.
3.9. Шайба: крепежное изделие с отверстием, устанавливаемое под гайку.
3.10. Гайка: крепежное изделие с внутренней резьбой.
4. Конструкция и основные размеры
4.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в таблице 1 и на рисунке 1.
Таблица 1
Тип болта Исполнение Наименование болта Номинальный диаметр резьбы, мм
1 1 Болты фундаментные изогнутые 12 - 48
2
2 1 Болты фундаментные с анкерной плитой 16 - 48
2 56 - 140
3 56 - 140
3 1 Болты фундаментные составные 24 - 48
2 56 - 140
4 1 Болты фундаментные съемные 24 - 64
2 56 - 125
3 56 - 125
5 - Болты фундаментные прямые 12 - 48
6 1 Болты фундаментные с коническим концом 12 - 48
2
3
Типы и конструкция фундаментных болтов
Тип 1
Болты фундаментные изогнутые
Тип 2
Болты фундаментные с анкерной плитой
Рисунок 1. Типы и конструкция фундаментных болтов, лист 1
Тип 3
Для просмотра документа целиком скачайте его >>>
