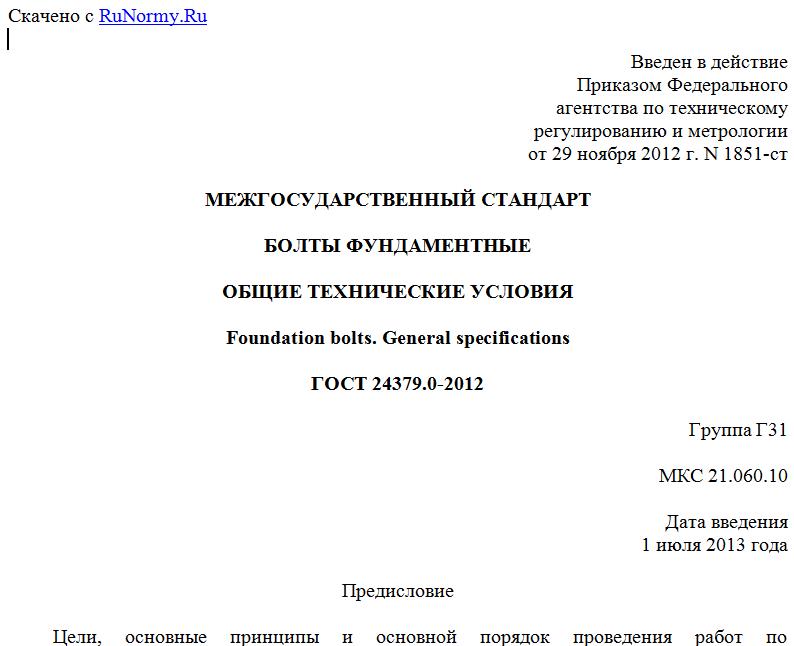

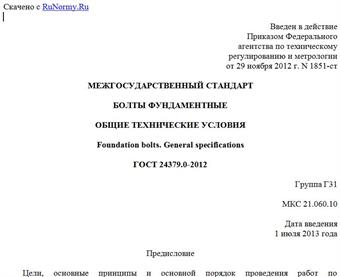

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1851-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ ФУНДАМЕНТНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Foundation bolts. General specifications
ГОСТ 24379.0-2012
Группа Г31
МКС 21.060.10
Дата введения
1 июля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-2009 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 4 июня 2012 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Беларусь BY Министерство архитектуры и строительства
Кыргызстан KG Госстрой
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1851-ст межгосударственный стандарт ГОСТ 24379.0-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
5. Взамен ГОСТ 24379.0-80.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на фундаментные болты (далее - болты) диаметром резьбы от 12 до 48 мм для климатического района по ГОСТ 16350 и от 12 до 140 мм для остальных климатических районов, предназначенные для крепления и фиксации строительных конструкций или оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 515-77. Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 535-2005. Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 977-80. Отливки стальные. Общие технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1759.0-87 <*>. Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82 <**>. Болты, винты, шпильки, гайки и шурупы. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82 <***>. Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 1759.4-87 <*4>. Болты, винты и шпильки. Механические свойства и методы испытаний
--------------------------------
<*> На территории Российской Федерации действуют ГОСТ Р ИСО 898-1-2011, ГОСТ Р 52628-2006 (ИСО 898-2:1999, ИСО 898-6:1994).
<**> На территории Российской Федерации действует ГОСТ Р ИСО 4759-1-2009.
<***> На территории Российской Федерации действуют ГОСТ Р ИСО 6157-1-2009, ГОСТ Р ИСО 898-1-2011.
<*4> На территории Российской Федерации действует ГОСТ Р ИСО 898-1-2011.
ГОСТ 5915-70. Гайки шестигранные класса точности B. Конструкция и размеры
ГОСТ 8017-74. Лак БТ-99. Технические условия
ГОСТ 10605-94 (ИСО 4032-86). Гайки шестигранные с диаметром резьбы свыше 48 мм, класса точности B. Технические условия
ГОСТ 10705-80. Трубы стальные электросварные. Технические условия
ГОСТ 10706-76. Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 15150-69. Машины, приборы и другие технические изделия исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16350-80. Климат СССР. Районирование и статистические параметры климатических факторов для технических целей
ГОСТ 17769-83 <*>. Изделия крепежные. Правила приемки
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р ИСО 3269-2009.
ГОСТ 18160-72. Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ 19281-89. Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 19537-83. Смазка пушечная. Технические условия
ГОСТ 24379.1-80. Болты фундаментные. Конструкция и размеры
ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27772-88. Прокат для строительных стальных конструкций. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24379.1, а также следующие термины с соответствующими определениями:
3.1. Фундаментный болт: крепежное изделие в виде прута с резьбовой частью на одном конце и специального приспособления, удерживающего фундаментный болт внутри фундамента, предназначенное для крепления и фиксации строительных конструкций или оборудования.
3.2. Крепежное изделие: деталь или сборочная единица в составе фундаментного болта.
3.3. Деталь: изделие, не имеющее составных частей.
3.4. Сборочная единица: набор крепежных изделий.
3.5. Изделие: деталь или сборочная единица, изготавливаемая на предприятии (результат производственного процесса).
3.6. Партия изделий: крепежные изделия, изготовленные из материала одной плавки, одного диаметра, одной длины и одного типа размера, термообработанные по одному режиму и имеющие одно условное обозначение.
3.7. Партия изделий: крепежные изделия, изготовленные из материала одной плавки, одного диаметра, одной длины и одного типоразмера, термообработанные по одному режиму и имеющие одно условное обозначение.
3.8. Расчетная площадь поперечного сечения шпильки: площадь сечения резьбовой части нетто.
4. Классификация
4.1. Болты классифицируются по:
- конструктивному исполнению;
- способу установки в фундамент;
- способу закрепления в бетоне фундамента;
- условиям эксплуатации.
4.2. По конструктивному исполнению болты подразделяются на типы (см. ГОСТ 24379.1):
- изогнутые;
- с анкерной плитой;
- составные;
- съемные;
- прямые;
- с коническим концом.
4.3. По способу установки в фундамент болты подразделяются на устанавливаемые до бетонирования фундаментов и устанавливаемые на готовые фундаменты в колодцы или скважины.
4.3.1. К болтам, устанавливаемым до бетонирования фундаментов, относятся:
- изогнутые (тип 1, исполнение 1);
- с анкерной плитой (тип 2);
- составные (тип 3);
- съемные (тип 4).
Примечание. При установке съемных болтов в массив фундамента закладывается только анкерная арматура, а шпилька устанавливается свободно в трубе после
