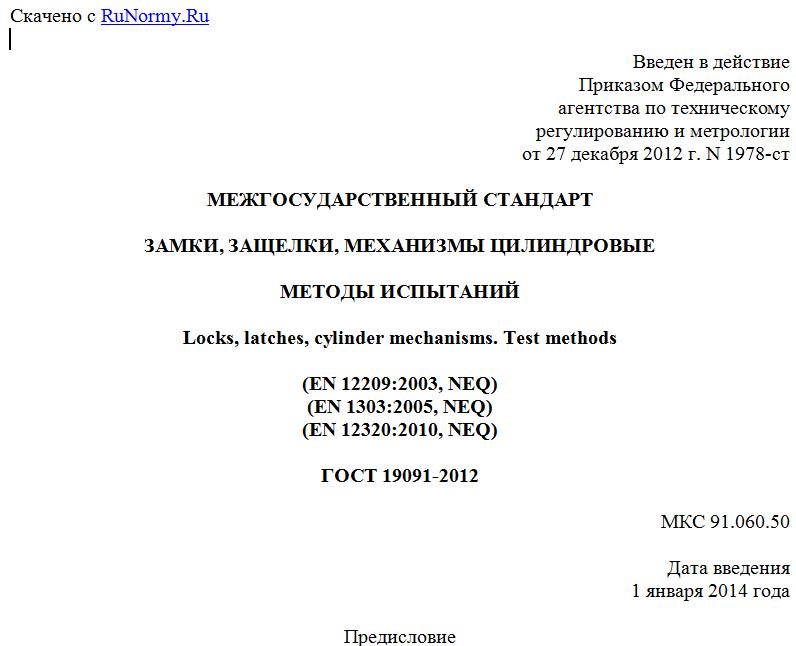

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 1978-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАМКИ, ЗАЩЕЛКИ, МЕХАНИЗМЫ ЦИЛИНДРОВЫЕ
МЕТОДЫ ИСПЫТАНИЙ
Locks, latches, cylinder mechanisms. Test methods
(EN 12209:2003, NEQ)
(EN 1303:2005, NEQ)
(EN 12320:2010, NEQ)
ГОСТ 19091-2012
МКС 91.060.50
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Учреждением - Центр по сертификации оконной и дверной техники, Ассоциацией продавцов и производителей оконной и дверной фурнитуры, фирмой "CISA" (Италия).
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (приложение Е к Протоколу от 18 декабря 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4. В настоящем стандарте частично учтены основные нормативные положения в части технических требований и методов испытаний следующих европейских региональных стандартов:
EN 12209:2003. Building hardware - Locks and latches - Mechanically operated locks, latches and locking plates - Requirements and test methods (Строительное оборудование. Замки и защелки. Механические замки, защелки и запорные планки. Требования и методы испытаний);
EN 1303:2005. Building hardware - Cylinders for locks - Requirements and test methods (Строительное оборудование. Цилиндровые механизмы для замков. Требования и методы испытаний);
EN 12209:2003. Building hardware - Padlocks and padlocks fittings - Requirements and test methods (Строительное оборудование. Навесные замки и аксессуары. Требования и методы испытаний).
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 1978-ст межгосударственный стандарт ГОСТ 19091-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6. Взамен ГОСТ 19091-2000.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на замки, защелки и цилиндровые механизмы, предназначенные для строительных защитных конструкций, в том числе для дверей различного назначения, и устанавливает методы приемочных, периодических, типовых, сертификационных испытаний замков, защелок и цилиндровых механизмов на безотказность, прочность и методы определения эксплуатационных усилий, а также общие требования к испытаниям разрушающими методами.
Методы испытаний, приведенные в настоящем стандарте, основаны на имитации эксплуатационных перемещений узлов и деталей и воздействующих на них нагрузок.
Стандарт не распространяется на методы испытаний замков и цилиндровых механизмов по показателю стойкости к вскрытию.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 538-2001. Изделия замочные и скобяные. Общие технические условия
ГОСТ 5089-2011. Замки, защелки, механизмы цилиндровые. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73. Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 31471-2011. Устройства экстренного открывания дверей эвакуационных и аварийных выходов. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Методы отбора образцов
3.1. Замки, защелки и цилиндровые механизмы, поставляемые как самостоятельные изделия, отбирают для испытаний из партии изделий, принятой службой контроля качества предприятия-изготовителя в соответствии с требованиями нормативной и конструкторской документации на эти изделия.
3.2. Для проведения испытаний отбирают не менее трех образцов методом наибольшей объективности по ГОСТ 18321.
3.3. Требования к образцам, поставляемым на испытания, приведены в Приложении А.
4. Средства испытаний
4.1. Испытания замков, защелок и цилиндровых механизмов следует проводить на специальных стендах по показателям, приведенным в ГОСТ 5089. Допускается проводить испытания замков, установленных в дверной блок.
4.2. Стенды должны обеспечивать установку и закрепление замков, защелок и цилиндровых механизмов, исключающие их смещение в процессе испытаний.
4.3. Стенд для испытаний замков, защелок и цилиндровых механизмов на безотказность (надежность) должен обеспечивать задание режимов, позволяющих осуществлять следующие рабочие движения деталей и узлов циклично и непрерывно:
- полный вывод засова из корпуса с помощью механизма привода от ключа (постоянного ключа) с последующим полным вводом с частотой не более 45 циклов в минуту (если этим же движением вводится в корпус и защелка, то это движение распространяется и на защелку);
- полный ввод в корпус защелки с помощью привода от ручек с частотой не более 100 циклов в минуту - для замков с защелкой;
- обеспечение процесса защелкивания с частотой не более 130 циклов в минуту - для замков с защелкой или с роликом;
- ввод ключа в ключевое отверстие - вывод со скоростью 5 - 8 см/с;
- вращение цилиндра за ключ со средней угловой скоростью не более 75 об/мин - для цилиндровых механизмов.
Число отработанных циклов должно регистрироваться счетчиками.
Стенды должны обеспечивать автоматическое прекращение испытания при возникновении сбоя в нормальном функционировании механизма замка.
4.4. Стенд для проверки прочностных характеристик замков должен позволять приложение разных по значению сил к различным частям замков, обеспечивая их базирование и надежное закрепление. Приложение сил следует проводить с помощью динамометров непосредственно или через рычажные системы с точностью +/- 5%.
4.5. Испытания на коррозионную стойкость замков, защелок и цилиндровых механизмов проводят в климатической камере с параметрами по ГОСТ 538 и ГОСТ 5089.
4.6. При испытании замков на устойчивость к разрушающим способам вскрытия (к взлому) испытательный инструмент и приспособления, а также режимы воздействия выбирают с учетом максимальной эффективности их воздействия для разрушения замка в целях получения доступа к его механизмам, составным частям, деталям для воздействия на них или их удаления (см. Приложение Б).
5. Подготовка к испытаниям
5.1. Перед испытанием образцы необходимо визуально осмотреть и проверить их работоспособность.
Детали замков, защелок и цилиндровых механизмов должны быть смазаны согласно конструкторской документации и инструкции по эксплуатации конкретных изделий.
5.2. Ролик регулируемого фиксатора врезного замка, защелки должен выступать над поверхностью лицевой планки на высоту, равную половине его диаметра с предельным отклонением +/- 0,25 мм.
6. Проведение испытаний
6.1. Каждый отобранный образец должен подвергаться всем испытаниям, установленным настоящим стандартом, с учетом требований ГОСТ 5089.
6.2. Замки, защелки и цилиндровые механизмы должны испытываться при нормальных климатических условиях по ГОСТ 15150.
6.3. Испытания замков, защелок и цилиндровых механизмов на безотказность
6.3.1. Испытуемые сборочные единицы замков, защелок и цилиндровых механизмов должны безотказно выдерживать число циклов работы, указанное в ГОСТ 5089.
