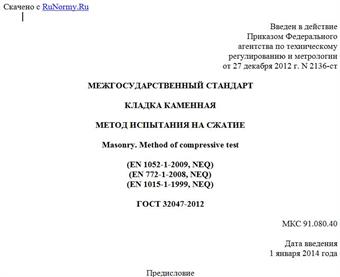

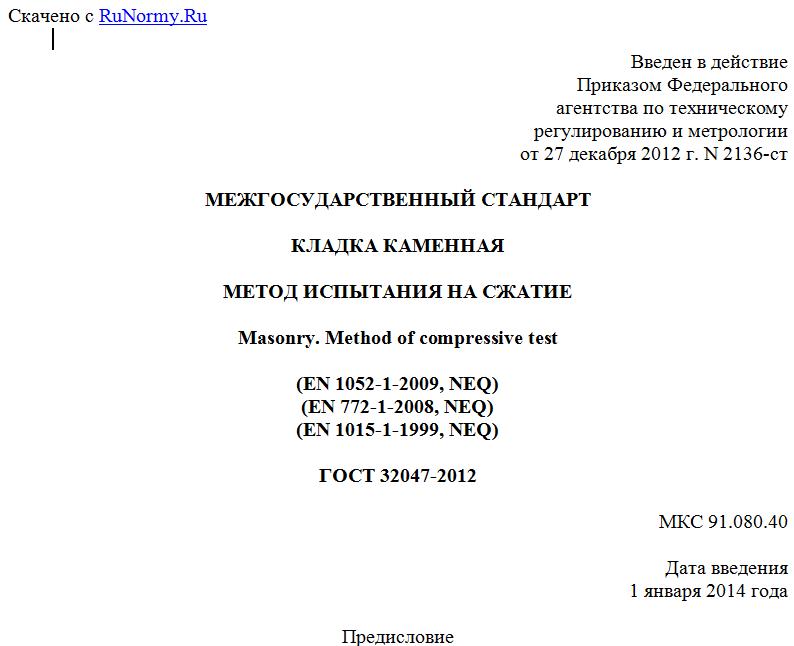

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2012 г. N 2136-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛАДКА КАМЕННАЯ
МЕТОД ИСПЫТАНИЯ НА СЖАТИЕ
Masonry. Method of compressive test
(EN 1052-1-2009, NEQ)
(EN 772-1-2008, NEQ)
(EN 1015-1-1999, NEQ)
ГОСТ 32047-2012
МКС 91.080.40
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, изменения, обновления и отмены".
1 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол N 41 от 18 декабря 2012 г.)
2 РАЗРАБОТАН институтом ЦНИИСК им. В.А. Кучеренко ОАО "НИЦ "Строительство"
3 ВНЕСЕН Техническим комитетом ТК 465 "Строительство"
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Россия RU Федеральное агентство по строительству и жилищно-коммунальному хозяйству
Узбекистан UZ Госархитектстрой
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
4 Настоящий стандарт соответствует строительному региональному стандарту EN 1052-1-2009 Methods of test for masonry. Part 1. Determination of compressive strength (Методы испытаний кладки. Часть 1. Определение предела прочности при сжатии) в части конструкции и размеров испытуемых образцов, их числа, требований к изготовлению и проведению испытаний при сжатии, европейскому региональному стандарту EN 772-1-2008 Methods of test for masonry units. Part 1. Determination of compression strength (Методы испытания элементов кладки. Часть 1. Определение предела прочности при сжатии) в части методов определения предела прочности при сжатии кирпича, природных и искусственных камней и блоков из различных материалов, европейскому региональному стандарту EN 1015-1-1999 Methods of test for mortar for masonry. Part 1: Determination of particle size distribution (by sieve analysis) (Методы испытания кладочного раствора. Часть 1. Определение предела прочности отвердевшего раствора при изгибе и сжатии) в части методов определения прочности раствора, применяемого при кладке испытуемых образцов.
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2136-ст межгосударственный стандарт ГОСТ 32047-2012 непосредственно введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на конструкции, выполненные кладкой из полнотелого и пустотелого керамического и силикатного кирпича, керамических, бетонных, силикатных и природных камней правильной формы и блоков, и устанавливает метод определения прочности кладки при сжатии.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 379-95 Кирпич и камни силикатные. Технические условия
ГОСТ 530-2007 Кирпич и камень керамические. Общие технические условия
ГОСТ 4001-84 Камни стеновые из горных пород. Технические условия
ГОСТ 5802-86 Растворы строительные. Методы испытаний
ГОСТ 6133-99 Камни бетонные стеновые. Технические условия
ГОСТ 8462-85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе
ГОСТ 21520-89 Блоки из ячеистых бетонов стеновые мелкие. Технические условия
ГОСТ 28013-98 Растворы строительные. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
3.1 кладка: Совокупность элементов каменной кладки (кирпичей, камней, блоков) (далее - элементы кладки), уложенных определенным образом и скрепленных раствором.
3.2 кирпич, камни и блоки: Полнотелые и пустотелые элементы кладки, удовлетворяющие требованиям соответствующих стандартов по геометрическим параметрам и эксплуатационным характеристикам.
3.3 растворный шов: Пространство между камнями, заполненное раствором.
3.4 прочность кладки при сжатии: Предел прочности каменной кладки при сжатии при исключении ограничения нагрузки, влияния гибкости и эксцентриситета приложения нагрузки.
3.5 постель: Рабочая грань камня, расположенная параллельно основанию кладки.
3.6 ложок: Наибольшая грань камня, расположенная перпендикулярно постели.
3.7 тычок: Наименьшая грань камня, расположенная перпендикулярно постели.
4. Обозначения
Ai - площадь поперечного сечения отдельного образца кладки, перпендикулярного направлению нагрузки, прикладываемой при его испытании, мм2;
E - среднее значение модуля упругости, Н/мм2;
Ei - модуль упругости отдельного образца кладки, Н/мм2;
Fi,max - максимальная нагрузка, которую выдерживает отдельный образец кладки, Н;
Ru - среднее значение прочности кладки при сжатии, Н/мм2;
Ri - прочность при сжатии отдельного образца кладки, Н/мм2
Ri,min - наименьшее значение прочности при сжатии отдельного образца кладки, Н/мм2;
Rid - приведенное значение прочности при сжатии отдельного образца кладки, Н/мм2;
Rid,min - наименьшее приведенное значение прочности при сжатии отдельного образца кладки, Н/мм2;
Rk - нормативное значение прочности кладки при сжатии, Н/мм2;
Rb - среднее значение прочности при сжатии элемента кладки во время проведения испытаний, Н/мм2;
Rbd - установленное среднее значение прочности при сжатии элемента кладки, Н/мм2;
Rd - среднее приведенное значение прочности кладки при сжатии, Н/мм2;
Rm - средняя прочность при сжатии кладочного раствора во время проведения испытаний кладки, Н/мм2;
Rmd - установленное среднее значение прочности при сжатии кладочного раствора, Н/мм2;
b - расстояние между точками крепления прибора (база прибора), мм;
hs - высота образца, мм;
hu - высота элемента кладки, мм;
ls - длина образца, мм;
lu - длина элемента кладки, мм;
ts - толщина образца, мм;
tu - толщина элемента кладки, мм;
- величина абсолютных деформаций по результатам показаний прибора на i-м этапе нагружения образца при испытаниях, мм;
- показание прибора при нулевом значении нагрузки, мм;
- значение относительной деформации по измерениям отдельного прибора на i-м этапе нагружения образца кладки,
- среднее значение относительной деформации отдельного образца кладки при достижении нагрузки, равной 1/3 разрушающей.
5. Сущность метода
Прочность при сжатии каменной кладки перпендикулярно горизонтальным швам определяют по прочности испытуемых образцов кладки, нагружаемых до разрушения. Материалы, конструкция и схема перевязки каменной кладки в образцах должны соответствовать параметрам, используемым в реальном строительстве.
Испытуемые образцы подвергают равномерному сжатию. Максимальную достигнутую нагрузку регистрируют. Нормативную прочность при сжатии каменной кладки определяют по прочности отдельных испытуемых образцов кладки.
Если прочность элементов кладки или строительного раствора, использованные при изготовлении образцов кладки, на момент проведения испытаний не достигают значений, с которыми они будут использованы в реальном строительстве, допускается корректировка измеренных значений прочности кладки в пределах установленного диапазона, что в обязательном порядке должно быть зафиксировано в протоколе испытаний.
