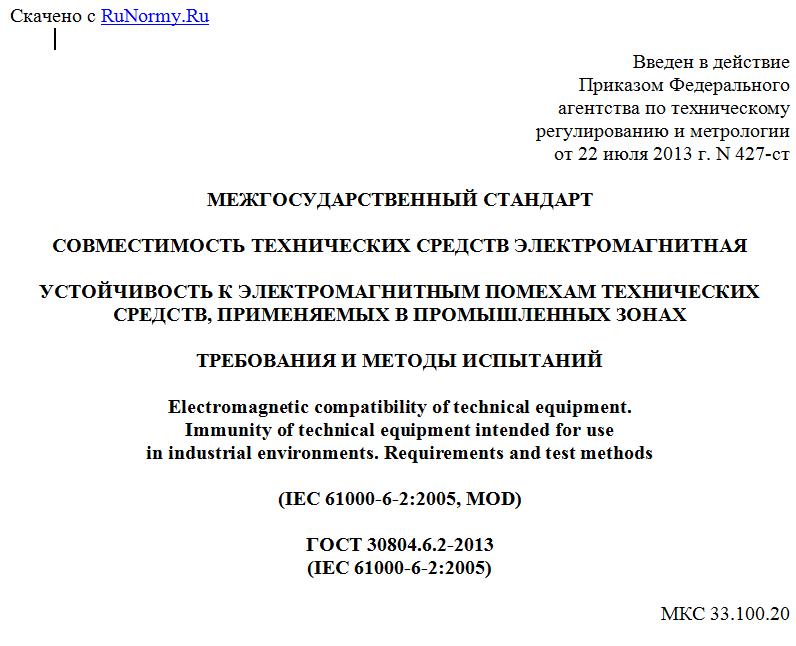

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июля 2013 г. N 427-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
УСТОЙЧИВОСТЬ К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ ТЕХНИЧЕСКИХ
СРЕДСТВ, ПРИМЕНЯЕМЫХ В ПРОМЫШЛЕННЫХ ЗОНАХ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility of technical equipment.
Immunity of technical equipment intended for use
in industrial environments. Requirements and test methods
(IEC 61000-6-2:2005, MOD)
ГОСТ 30804.6.2-2013
(IEC 61000-6-2:2005)
МКС 33.100.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. N 43)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. N 427-ст межгосударственный стандарт ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 61000-6-2:2005 Electromagnetic compatibility (EMC) - Part 6-2: Generic standards - Immunity for industrial environments (Электромагнитная совместимость (ЭМС). Часть 6-2. Общие стандарты. Помехоустойчивость для промышленных обстановок).
Международный стандарт IEC 61000-6-2:2005 разработан Техническим комитетом 77 IEC "Электромагнитная совместимость".
IEC 61000-6-2:2005 (второе издание) отменяет и заменяет первое издание стандарта IEC 61000-6-2:1999.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт разработан на основе применения ГОСТ Р 51317.6.2-2007 (МЭК 61000-6-2:2005)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение к IEC 61000-6-2:2005
Стандарты серии IEC 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Основы:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы помехоэмиссии, нормы помехоустойчивости (в той степени, в какой они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, руководства по помехоподавлению;
- часть 6. Общие стандарты;
- часть 9. Разное.
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические условия или технические отчеты. Некоторые из указанных разделов опубликованы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем второй номер, указывающий раздел (например, 61000-6-1).
В текст IEC 61000-6-2:2005 внесены изменения по отношению к стандарту IEC 61000-6-2:1999. Для испытаний, проводимых в соответствии с IEC 61000-4-3:2006, установлены частоты, превышающие 1 ГГц, с учетом технологий, используемых в этой полосе частот. Изменены таблицы 1 - 4. При испытаниях конкретных изделий допускается применение TEM-камер в соответствии с IEC 61000-4-20:2003. Существенно изменены требования к проведению испытаний в соответствии с IEC 61000-4-11:2004.
1 Область применения и цель
Настоящий стандарт устанавливает требования по обеспечению электромагнитной совместимости в части устойчивости к электромагнитным помехам (далее - помехи) к электротехническим, электронным и радиоэлектронным <1> изделиям и аппаратуре (далее - технические средства), предназначенным для применения в промышленных зонах, в соответствии с приведенными ниже условиями отнесения мест эксплуатации технических средств (ТС) к указанным зонам, а также методы соответствующих испытаний. Область применения настоящего стандарта охватывает полосу частот от 0 до 400 ГГц. Испытания ТС на частотах, применительно к которым требования не установлены, не проводят.
--------------------------------
<1> Радиоэлектронные изделия и аппаратура выделены из состава электронных изделий и аппаратуры в целях соблюдения принятой терминологии.
Настоящий стандарт применяют при отсутствии межгосударственных стандартов в области электромагнитной совместимости, устанавливающих требования помехоустойчивости для ТС конкретных групп, предназначенных для применения в промышленных зонах.
К применяемым в промышленных зонах относят ТС, предназначенные для подключения к электрическим сетям, получающим питание от силовых трансформаторов высокого или среднего напряжения, предназначенных для электроснабжения установок, питающих электрической энергией промышленное оборудование и оборудование аналогичного назначения, функционирующие в местах эксплуатации, характеризующиеся хотя бы одним из следующих условий:
- наличием в месте эксплуатации или в непосредственной близости промышленных, научных и медицинских высокочастотных устройств класса A;
- частыми переключениями значительных индуктивных и емкостных нагрузок в электрических сетях;
- значительными токами, потребляемыми ТС, и связанными с ними уровнями магнитных полей.
Настоящий стандарт распространяется на ТС, применяемые в промышленных зонах как в помещениях, так и вне их, а также на ТС, питание которых осуществляется от батарей, функционирующие в указанных выше местах эксплуатации.
Настоящий стандарт устанавливает требования устойчивости к кондуктивным и излучаемым непрерывным и импульсным помехам, а также к электростатическим разрядам.
Требования устойчивости к помехам установлены в настоящем стандарте так, чтобы обеспечить приемлемый уровень помехоустойчивости ТС, применяемых в промышленных зонах. Установленные требования, однако, не касаются случаев, которые с малой вероятностью могут иметь место в условиях применения ТС. Настоящий стандарт устанавливает требования устойчивости к помехам только тех видов, которые рассматриваются как соответствующие условиям применения ТС в промышленных зонах.
Примечание - Информация о помехах других видов приведена в [1].
Требования настоящего стандарта представляют собой основные требования по электромагнитной совместимости, относящиеся к устойчивости к помехам.
Требования помехоустойчивости установлены применительно к каждому порту ТС.
Примечания
1 Настоящий стандарт не содержит положений, относящихся к безопасности.
2 В некоторых случаях уровни помех при эксплуатации ТС могут превышать уровни испытательных воздействий при испытаниях на помехоустойчивость, установленные в настоящем стандарте, например при установке ТС поблизости от промышленных, научных и медицинских высокочастотных устройств класса A или использовании переносных радиостанций в непосредственной близости от ТС. В этих случаях должны быть применены специальные меры по снижению помех.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
