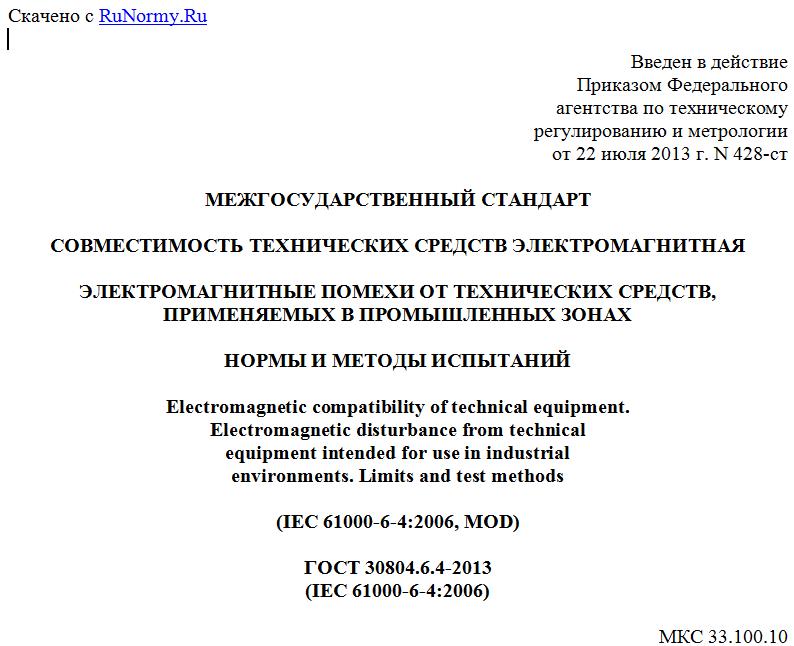

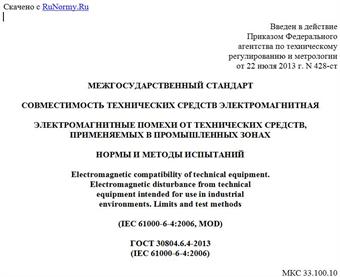

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июля 2013 г. N 428-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ ОТ ТЕХНИЧЕСКИХ СРЕДСТВ,
ПРИМЕНЯЕМЫХ В ПРОМЫШЛЕННЫХ ЗОНАХ
НОРМЫ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility of technical equipment.
Electromagnetic disturbance from technical
equipment intended for use in industrial
environments. Limits and test methods
(IEC 61000-6-4:2006, MOD)
ГОСТ 30804.6.4-2013
(IEC 61000-6-4:2006)
МКС 33.100.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Санкт-Петербургским филиалом "Ленинградское отделение Научно-исследовательского института радио" (Филиал ФГУП НИИР-ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 7 июня 2013 г. N 43).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. N 428-ст межгосударственный стандарт ГОСТ 30804.6.4-2013 (IEC 61000-6-3:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 61000-6-4:2006. Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments (Электромагнитная совместимость (ЭМС). Часть 6-4. Общие стандарты. Стандарт электромагнитной эмиссии для промышленных обстановок).
Международный стандарт IEC 61000-6-4:2006 разработан Международным специальным комитетом по радиопомехам (СИСПР) Международной электротехнической комиссии (МЭК), подкомитетом Н "Нормы для защиты радиослужб".
IEC 61000-6-4:2006 (второе издание) отменяет и заменяет первое издание CISPR/IEC 61000-6-4:1996.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт разработан на основе применения ГОСТ Р 51317.6.4-2009 (МЭК 61000-6-4:2006).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение к IEC 61000-6-4:2006
Стандарты серии IEC 61000 публикуются отдельными частями в соответствии со следующей структурой:
- часть 1. Основные положения:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
- часть 2. Электромагнитная обстановка:
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
- часть 3. Нормы:
нормы помех, нормы помехоустойчивости (в той степени, в какой они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
- часть 4. Методы испытаний и измерений:
методы измерений, методы испытаний;
- часть 5. Руководства по установке и помехоподавлению:
руководства по установке, руководства по помехоподавлению;
- часть 6. Общие стандарты;
- часть 9. Разное
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические условия или технические отчеты. Некоторые из указанных разделов опубликованы. Другие будут опубликованы с указанием номера части, за которым следуют дефис, а затем второй номер, указывающий раздел (например, 61000-6-1).
В текст IEC 61000-6-4:2006 внесены изменения по отношению к стандарту CISPR/IEC 61000-6-4:1996. Введены новые разделы "Применение норм помех при испытаниях серийной продукции" и "Неопределенность измерений". Установлены нормы помех для портов связи.
1. Область применения и цель
Настоящий стандарт устанавливает требования по обеспечению электромагнитной совместимости в части создаваемых электромагнитных помех (далее - помехи) к электротехническим, электронным и радиоэлектронным <1> изделиям и аппаратуре (далее - технические средства), предназначенным для применения в промышленных зонах, а также методы их испытаний. Область применения стандарта охватывает полосу частот от 0 до 400 ГГц. Испытания технических средств (ТС) на частотах, применительно к которым нормы помех не установлены, не проводят.
--------------------------------
<1> Радиоэлектронные изделия и аппаратура выделены из состава электронных изделий и оборудования в целях соблюдения принятой терминологии.
Настоящий стандарт применяют при отсутствии межгосударственных стандартов в области электромагнитной совместимости, устанавливающих нормы помех для групп ТС или ТС конкретного вида, предназначенных для применения в промышленных зонах.
Требования настоящего стандарта распространяются на ТС, предназначенные для подключения к электрическим сетям, получающим питание от силовых трансформаторов высокого и среднего напряжения, обеспечивающих электроснабжение установок, питающих электрической энергией промышленное оборудование и оборудование аналогичного назначения, а также на ТС, устанавливаемые в промышленных зонах или в непосредственной близости к ним.
Требования настоящего стандарта распространяются также на ТС, питание которых осуществляется от батарей, если указанные ТС предназначены для применения в промышленных зонах.
Настоящий стандарт применяют для ТС, предназначенных для использования в промышленных зонах внутри и вне помещений.
Дополнительным признаком отнесения мест эксплуатации ТС к промышленным зонам является выполнение хотя бы одного из следующих условий:
- наличие промышленных, научных и медицинских (ПНМ) высокочастотных устройств;
- частые переключения мощных индуктивных и емкостных нагрузок в электрических сетях;
- значительные величины потребляемых оборудованием токов и связанных с ними уровней магнитных полей.
Целью настоящего стандарта является установление норм непрерывных и импульсных, кондуктивных и излучаемых помех, создаваемых ТС, и методов испытаний.
Нормы помех установлены в настоящем стандарте так, чтобы уровень помех, создаваемых ТС, функционирующими в промышленных зонах, был меньше уровня, при котором может быть нарушено нормальное функционирование других ТС. Настоящий стандарт не устанавливает нормы помех для ТС, работающих в аварийных условиях. Настоящий стандарт устанавливает нормы помех только тех видов, которые рассматриваются как соответствующие условиям применения ТС в промышленных зонах.
Требования настоящего стандарта представляют собой основные требования по электромагнитной совместимости, относящиеся к электромагнитной эмиссии от источника помехи.
Нормы помех установлены применительно к каждому порту ТС.
Примечания
1. Настоящий стандарт не содержит положений, относящихся к безопасности.
2. В особых случаях могут возникнуть ситуации, когда уровни помех, установленные в настоящем стандарте, не будут обеспечивать адекватную защиту ТС, например в ситуации, когда чувствительный приемник используют непосредственно вблизи ТС. В этих случаях должны быть применены специальные меры по снижению помех.
3. Нормы помех, создаваемых ТС, предназначенными для подключения к низковольтным распределительным электрическим сетям и применения в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением, установлены в ГОСТ 30804.6.3.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
