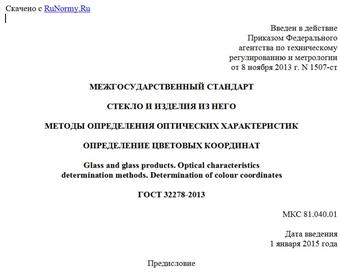

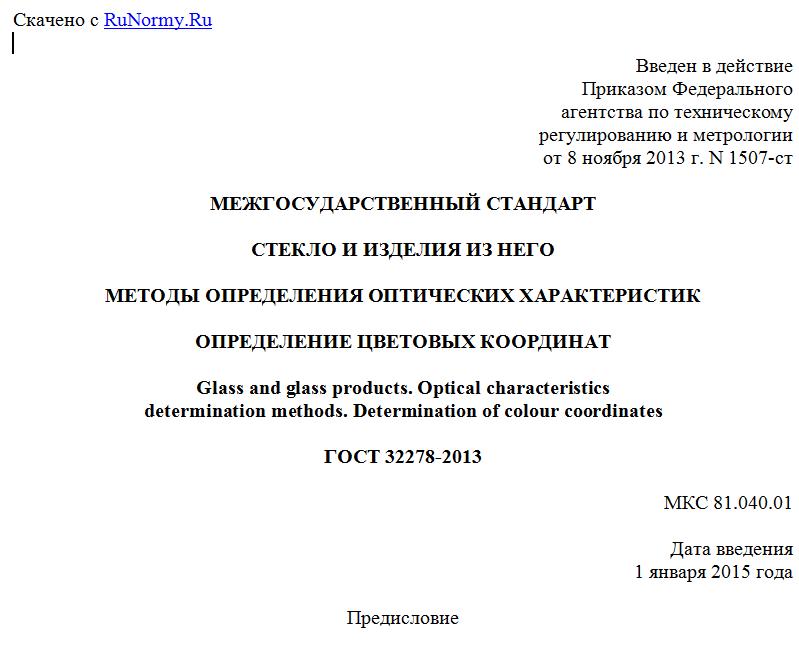

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1507-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОДЫ ОПРЕДЕЛЕНИЯ ОПТИЧЕСКИХ ХАРАКТЕРИСТИК
ОПРЕДЕЛЕНИЕ ЦВЕТОВЫХ КООРДИНАТ
Glass and glass products. Optical characteristics
determination methods. Determination of colour coordinates
ГОСТ 32278-2013
МКС 81.040.01
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Институт стекла"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 58-П от 28 августа 2013)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 N 1507-ст межгосударственный стандарт ГОСТ 32278-2013 введен в действие в качестве национального стандарта Российской Федерации с 01.01.2015
5 Настоящий стандарт разработан с учетом основных нормативных положений следующих международных стандартов:
ИСО 11664-1:2007 (MKO S 014-1/E:2006) Колориметрия. Часть 1. Стандартные колориметрические наблюдатели МКО (ISO 11664-1:2007 (CIE S 014-1/E:2006) Colorimetry - Part 1: CIE standard colorimetric observers);
ИСО 11664-2:2007 (MKO S 014-2/E:2006) Колориметрия. Часть 2. Стандартные источники света МКО (ISO 11664-2:2007 (CIE S 014-2/E:2006) Colorimetry - Part 2: CIE standard illuminants);
ИСО 11664-3:2012 (MKO S 014-3/E:2011) Колориметрия. Часть 3. Координаты цвета МКО (ISO 11664-3:2012 (CIE S 014-3/E:2011) Colorimetry - Part 3: CIE tristimulus values);
ИСО 11664-4:2008 (MKO S 014-4/E:2007) Колориметрия. Часть 4. Цветовое пространство L*a*b* МКО 1976 (ISO 11664-4:2008 (CIE S 014-4/E:2007) Colorimetry - Part 4: CIE 1976 L*a*b* Colour space)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает методы определения цветовых координат стекла и изделий из него (далее - изделий).
Методы, установленные настоящим стандартом, применяют при проведении исследовательских, определительных, сравнительных и контрольных испытаний, в том числе квалификационных, приемо-сдаточных, периодических, типовых, сертификационных, инспекционных, арбитражных.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 32361-2013 Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 32361-2013, ГОСТ 32539-2013, а также следующие термины с соответствующими определениями:
3.1 цвет стекла: Качественная характеристика стекла, определяемая спектральным составом прошедшего сквозь него или отраженного от него света.
3.2 цветовое пространство: Трехмерная координатная система для количественного выражения цвета стекла с помощью цветовых координат.
3.3 цветовое пространство X Y Z: Цветовое пространство, координатами которого являются три мнимых цвета, близких красному, зеленому и синему.
3.4 цветовое пространство L* a* b*: Цветовое пространство, координатами которого являются светлота L* и хроматические координаты a*, b*.
3.5 цветовые координаты: Общее название координат цвета и координат цветности.
3.6 координаты цвета: Числовые значения, определяющие цвет стекла в выбранном цветовом пространстве.
3.7 координаты цвета X, Y, Z: Координаты цвета в цветовом пространстве X Y Z.
3.8 координаты цвета L*, a*, b*: Координаты цвета в цветовом пространстве L* a* b*.
Примечание - Координаты цвета L*, a*, b* являются производными от координат цвета X, Y, Z.
3.9 координаты цветности x, y, z: Отношение каждой из координат цвета X, Y, Z к их сумме.
Примечание - Сумма координат цветности x, y, z равна единице.
3.10 номинальное значение: Значение, установленное в нормативном документе <*>.
--------------------------------
<*> Здесь и далее по тексту под нормативным документом понимают технический регламент, стандарт, технические условия, чертеж, спецификацию, договор поставки или другой документ, устанавливающий требования к изделию.
3.11 предельное отклонение: Максимальное допускаемое отклонение от номинального значения, установленное в нормативном документе.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
- спектральный коэффициент пропускания света на длине волны ;
- спектральный коэффициент отражения света на длине волны ;
, , - координаты цвета в цветовом пространстве X Y Z, определенные по спектральному пропусканию света;
, , - координаты цвета в цветовом пространстве X Y Z, определенные по спектральному отражению света;
, , - координаты цветности, определенные по спектральному пропусканию света;
, , - координаты цветности, определенные по спектральному отражению света;
, , - координаты цвета в цветовом пространстве L* a* b*, определенные по спектральному пропусканию света;
, , - координаты цвета в цветовом пространстве L* a* b*, определенные по спектральному отражению света;
, , , - отклонения координат цвета , , от номинальных значений;
, , , - разброс координат цвета , , одного изделия;
, , , - разброс координат цвета , , двух изделий;
, , , - отклонения координат цвета , , от номинальных значений;
, , , - разброс координат цвета , , одного изделия;
, , , - разброс координат цвета , , двух изделий;
- относительное спектральное распределение энергии излучения стандартного источника света D65 на длине волны ;
, , - удельные координаты цвета стандартного наблюдателя с углом обзора 10° на длине волны ;
Xn, Yn, Zn - координаты цвета стандартного источника света;
k10 - коэффициент приведения;
- интервал длин волн.
5. Подготовка образцов
Испытание проводят на образце стекла, размеры которого должны соответствовать требованиям инструкции по эксплуатации применяемого средства измерения. При испытании стекла с неровной поверхностью (например, узорчатого стекла) измерения проводят с учетом рассеяния.
Контрольные испытания изделия проводят на трех образцах, вырезанных из данного изделия. При испытании листового стекла и изделий из него один образец вырезают из центральной части листа стекла, другие - из частей, расположенных вблизи его противолежащих углов. При испытании других видов изделий из стекла образцы вырезают в соответствии с требованиями нормативного документа на конкретное изделие.
Образцы стекла не должны содержать пороков.
