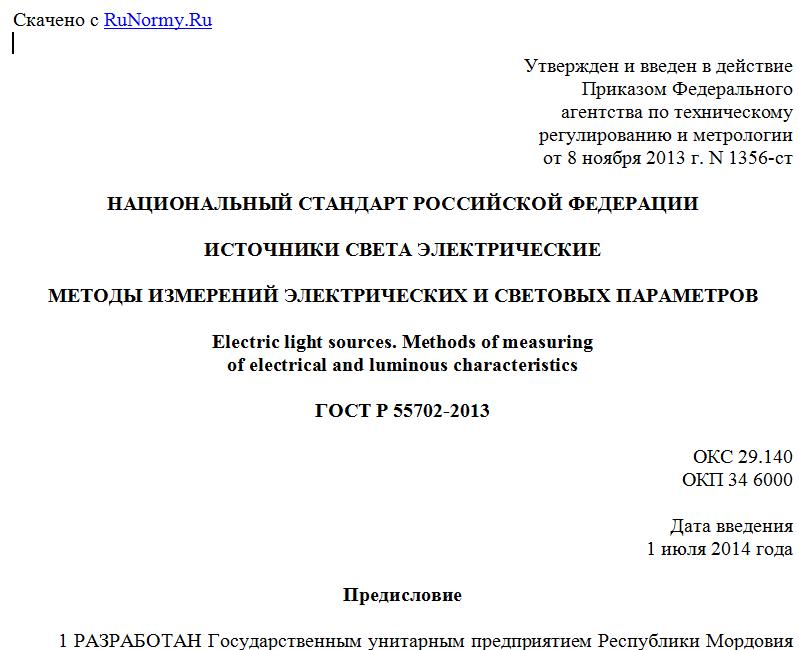

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1356-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСТОЧНИКИ СВЕТА ЭЛЕКТРИЧЕСКИЕ
МЕТОДЫ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКИХ И СВЕТОВЫХ ПАРАМЕТРОВ
Electric light sources. Methods of measuring
of electrical and luminous characteristics
ГОСТ Р 55702-2013
ОКС 29.140
ОКП 34 6000
Дата введения
1 июля 2014 года
Предисловие
1 РАЗРАБОТАН Государственным унитарным предприятием Республики Мордовия "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ГУП Республики Мордовия "НИИИС имени А.Н. Лодыгина")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 г. N 1356-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Сентябрь 2016 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на электрические источники света (далее - ИС): лампы накаливания, разрядные и светодиодные, светодиодные модули и светодиоды (далее - СД) и устанавливает методы измерений:
- электрических параметров;
- светового потока;
- силы света;
- пространственного распределения силы света;
- цветовой и коррелированной цветовой температуры;
- яркости.
Стандарт не распространяется на светоизмерительные лампы и лампы-фары.
Эксплуатационные требования установлены в стандартах на ИС конкретных типов.
Настоящий стандарт может быть применен для измерений параметров других типов ИС, предназначенных для целей освещения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р МЭК 927-98 Устройства вспомогательные для ламп. Зажигающие устройства (кроме стартеров тлеющего разряда). Требования к рабочим характеристикам
ГОСТ Р 53073-2008 (МЭК 60662:2002) Лампы натриевые высокого давления. Эксплуатационные требования
ГОСТ Р 53074-2008 (МЭК 60188:2001) Лампы ртутные высокого давления. Эксплуатационные требования
ГОСТ Р 53075-2008 (МЭК 61167:1992) Лампы металлогалогенные. Эксплуатационные требования
ГОСТ Р 54814-2011/IEC/TS 62504:2011 Светодиоды и светодиодные модули для общего освещения. Термины и определения
ГОСТ Р 55703-2013 Источники света электрические. Методы измерений спектральных и цветовых характеристик
ГОСТ Р МЭК 60081-99 Лампы люминесцентные двухцокольные. Эксплуатационные требования
ГОСТ Р МЭК 60901-2011 Лампы люминесцентные одноцокольные. Эксплуатационные требования
ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.207-76 Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения
ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 3158-75 Реактивы. Барий сернокислый. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 9411-91 Стекло оптическое цветное. Технические условия
ГОСТ 10771-82 Лампы накаливания светоизмерительные рабочие. Технические условия
ГОСТ 10779-78 Спирт поливиниловый. Технические условия
ГОСТ 17333-80 Приборы фотоэлектронные. Методы измерения спектральной чувствительности фотокатодов
ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ IEC 60155-2011 Стартеры тлеющего разряда для люминесцентных ламп
ГОСТ IEC 60926-2012 Устройства вспомогательные для ламп. Зажигающие устройства (кроме стартеров тлеющего разряда). Общие требования и требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54814, а также следующие термины с соответствующими определениями:
3.1 коррелированная цветовая температура Tкц: Температура черного тела, при которой координаты цветности его излучения близки в пределах заданного допуска к координатам цветности рассматриваемого излучения на цветовом графике МКО.
3.2 фотометрический шар: Полый шар, внутренняя поверхность которого представляет собой неселективный диффузный отражатель.
3.3 гониофотометр: Установка для измерения углового распределения силы света ИС.
3.4 спектрорадиометр: Прибор для измерения энергетических величин в узких интервалах длин волн определенного спектрального диапазона.
3.5 пространственное распределение силы света: Значения силы света данного источника в зависимости от направления в пространстве, представляемые в графической, табличной или файловой форме.
3.6 фотоприемное устройство: Прибор, в котором поглощенное им излучение вызывает изменение одного из его параметров, который поддается измерению.
3.7 светоизмерительные лампы: Лампы, предназначенные для точного воспроизведения световых, цветовых и электрических единиц при измерениях ИС и градуировке измерительных приборов.
3.8 светофильтр: Устройство, направленно пропускающее электромагнитное излучение, служащее для изменения потока излучения или светового потока, относительного спектрального распределения излучения, проходящего через это устройство, или того и другого одновременно.
3.8 усредненная сила света СД: Сила света СД, усредненная в пределах телесного угла и учитывающая различную интенсивность излучения СД [1].
4 Общие требования к проведению измерений
4.1 Измерения проводят при следующих условиях, если иное не установлено в стандартах и технических условиях на ИС конкретных типов:
- температура окружающей среды: (25 +/- 10) °C;
- относительная влажность: (65 +/- 20)%;
- атмосферное давление: (101 +/- 4) кПа;
- напряжение питающей сети: (220 +/- 22) В, частота тока 50 Гц.
Измерения параметров люминесцентных ламп проводят при температуре окружающей среды от 20 °C до 27 °C.
Измерения параметров СД, светодиодных ламп и светодиодных модулей проводят при температуре окружающей среды (25 +/- 2) °C.
4.2 Средства измерений должны быть поверены, испытательное оборудование должно быть аттестовано в установленном порядке.
5 Методы измерений электрических параметров ламп и светодиодных модулей
5.1 Оборудование для измерения электрических параметров
5.1.1 Электроизмерительные приборы должны соответствовать требованиям ГОСТ 22261.
При питании переменным током класс точности электроизмерительных приборов должен быть не ниже 0,5, при питании постоянным током - не ниже 0,2.
При использовании аналоговых электроизмерительных приборов значения измеряемых величин должны находиться во второй половине шкалы.
5.1.2 Для измерений применяют стабилизированные источники питания, обеспечивающие требуемую точность измерений контролируемых параметров.
Для питания ламп накаливания применяют источники постоянного или переменного тока, указанные в стандартах на лампы конкретных типов; для разрядных и светодиодных ламп и светодиодных модулей - источники переменного тока.
Схемы электрических систем питания постоянным и переменным током, приведены в приложении А.
Система питания переменным током должна состоять из источника стабилизированного синусоидального напряжения и регулирующих устройств, позволяющих трансформировать напряжение.
Систему питания с добавочным трансформатором (см. рис. А.2 б, приложение А) применяют при необходимости точной регулировки питающего напряжения в широких пределах.
5.1.3 Схемы измерений электрических параметров приведены в приложении Б.
5.1.4 Дроссели образцовые измерительные
При измерении параметров разрядных ИС применяют соответствующие образцовые измерительные дроссели (ДОИ) с рабочими характеристиками:
- по ГОСТ Р 53073, ГОСТ Р 53074 и ГОСТ Р 53075 - для разрядных ламп (кроме люминесцентных ламп);
- по ГОСТ Р МЭК 60081, ГОСТ Р МЭК 60901 - для люминесцентных ламп.
При измерении ИС других типов применяют, ДОИ с рабочими характеристиками, указанными изготовителем или ответственным поставщиком.
