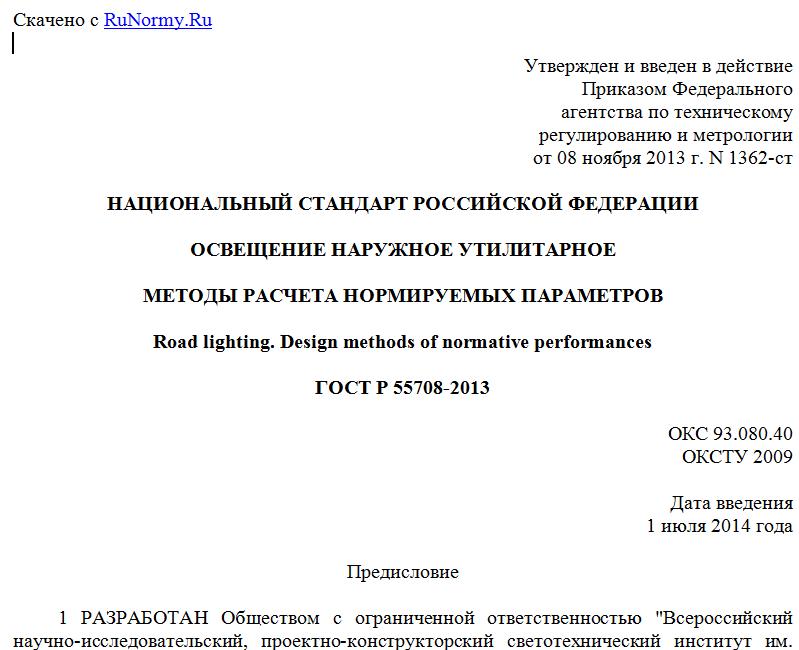

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОСВЕЩЕНИЕ НАРУЖНОЕ УТИЛИТАРНОЕ

МЕТОДЫ РАСЧЕТА НОРМИРУЕМЫХ ПАРАМЕТРОВ

Road lighting. Design methods of normative performances

ГОСТ Р 55708-2013

ОКС 93.080.40
ОКСТУ 2009

Дата введения
1 июля 2014 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 08 ноября 2013 г. N 1362-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1. Область применения

Настоящий стандарт распространяется на утилитарное наружное освещение объектов улично-дорожной сети в пределах территорий городских и сельских населенных пунктов и устанавливает методы расчета нормируемых параметров.
Настоящий стандарт применяют при проектировании стационарных установок утилитарного наружного освещения и разработке программного обеспечения для их расчета.
Настоящий стандарт не распространяется на освещение автотранспортных тоннелей, территорий железнодорожного, морского, речного, авиационного транспорта и промышленных предприятий, открытых спортивных сооружений, а также архитектурное, ландшафтное, витринное, рекламное и охранное наружное освещение.
Классификация и нормы освещения - по ГОСТ Р 55706, методы измерений нормируемых параметров - по ГОСТ Р 55707.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55392-2012 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 55706-2013 Освещение наружное утилитарное. Классификация и нормы
ГОСТ Р 55707-2013 Освещение наружное утилитарное. Методы измерений нормируемых параметров
ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины, определения и обозначения

3.1 Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ Р 55392, а также следующие термины с соответствующими определениями:
3.1.1 положение при измерении: Положение осветительного прибора (далее - ОП) в системе фотометрирования , при котором проводят измерения распределения его силы света.
3.1.2 угол наклона при измерении; : Угол между выбранной базовой осью ОП в положении при измерении и горизонталью.
Примечание - В качестве базовой оси может быть выбрана любая характерная ось ОП. Для консольных ОП базовой является их главная продольная ось.

3.1.3 положение при использовании: Положение ОП в осветительной установке (далее - ОУ) относительно системы координат дороги.
3.1.4 угол наклона при использовании; : Угол между выбранной базовой осью ОП в положении при использовании и горизонталью.
3.1.5 I-таблица: Таблица значений силы света ОП в зависимости от меридионального и экваториального углов выбранной системы фотометрирования.
Примечание - Значения силы света в таблице приведены к световому потоку ОП, равному 1 клм для положения при измерении.

3.1.6 угол разворота; : Угол между выбранным направлением относительно дороги и направлением с координатами C = 0°,  при вращении ОП относительно фотометрической оси из положения при измерении.
Примечания
1 Для прямой дороги выбранное направление - продольная ось дороги в направлении движения транспорта.
2 Положительное направление вращения ОП по углу  показано на рисунке 5.

3.1.7 угол поворота; : Угол между фотометрической осью ОП и направлением на надир при вращении ОП относительно главной продольной оси из положения при измерении.
Примечание - Положительное направление вращения ОП по углу показано на рисунке 5.

3.1.8 угол наклона при расчете; : Угол между фотометрической осью ОП и направлением на надир при вращении ОП относительно главной поперечной оси из положения при измерении.
Примечание - Положительное направление вращения ОП по углу  показано на рисунке 5.

3.1.9 угол падения; : Угол между падающим лучом и нормалью к освещаемой поверхности в точке падения луча.
3.1.10 угол отклонения; : Угол, дополнительный к углу между вертикальной плоскостью, проходящей через световой центр ОП и расчетную точку, и вертикальной плоскостью, проходящей через указанную точку и глаз наблюдателя.
Примечание - При расчете параметров, связанных с яркостью, под наблюдателем понимают водителя транспортного средства, при расчете полуцилиндрической освещенности - пешехода.

3.1.11 угол наблюдения; : Угол между линией, проходящей через глаз наблюдателя и расчетную точку, и плоскостью дороги.
3.1.12 азимутальный угол расчетной точки; : Угол между базовым направлением дороги и линией, проходящей через данную расчетную точку и проекцию светового центра ОП на поверхность дороги.
Примечание - Для прямой дороги базовое направление - продольная ось дороги в направлении движения транспорта.

3.1.13 показатель яркости; q, ср-1: Отношение яркости L элемента поверхности в направлении наблюдателя к освещенности E этого элемента, обусловленной пучком света, упавшим под определенным углом.
3.1.14 редуцированный показатель яркости; r, ср-1: Величина, связанная с показателем яркости выражением .
3.1.15 r-таблица: Таблица стандартных значений редуцированного показателя яркости дорожного покрытия r для угла наблюдения  в зависимости от стандартных значений  и .
3.1.16 продольное направление: Направление, параллельное оси дороги.
3.1.17 поперечное направление: Направление, перпендикулярное оси дороги.
Примечание - На участке дороги, криволинейном в плане, поперечное направление совпадает с радиусом кривизны, проходящим через данную точку дороги.

3.1.18 релевантный участок: Часть освещаемой площади, значимая с точки зрения принятых целей и критериев освещения.
3.2 Обозначения
В настоящем стандарте использованы следующие обозначения:
C - экваториальный угол, ...°, (см. рис. 1);
D - шаг расчетных точек в продольном направлении, м;
d - шаг расчетных точек в поперечном направлении, м;
Eh - освещенность поверхности дороги от единичного ОП в расчетной точке, лк;
- средняя освещенность расчетного поля дороги, лк;
Esc - полуцилиндрическая освещенность в расчетной точке, лк;
- средняя полуцилиндрическая освещенность, лк;
- вертикальная освещенность на окне здания, лк;
H - высота светового центра ОП над дорогой, м;
h - высота расположения глаза наблюдателя над дорогой, м;
I - сила света ОП, кд;
L - яркость дорожного покрытия в расчетной точке, кд/м2;
- средняя яркость расчетного поля, кд/м2;
Lmax - максимальная яркость, кд/м2;
Lmin - минимальная яркость, кд/м2;
LP - суммарная яркость в расчетной точке P, кд/м2;
m - число ОП, учитываемых при расчете;
N - число расчетных точек в продольном направлении;
n - число расчетных точек в поперечном направлении;
Nо - общее число расчетных точек расчетного поля;
S - шаг ОП, м;
TI - пороговое приращение яркости, %;
Uh - равномерность освещенности;
UI - продольная равномерность яркости;
