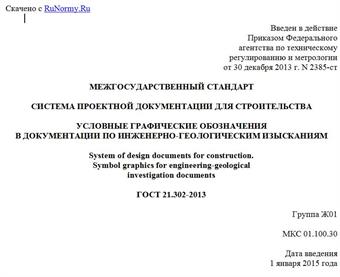

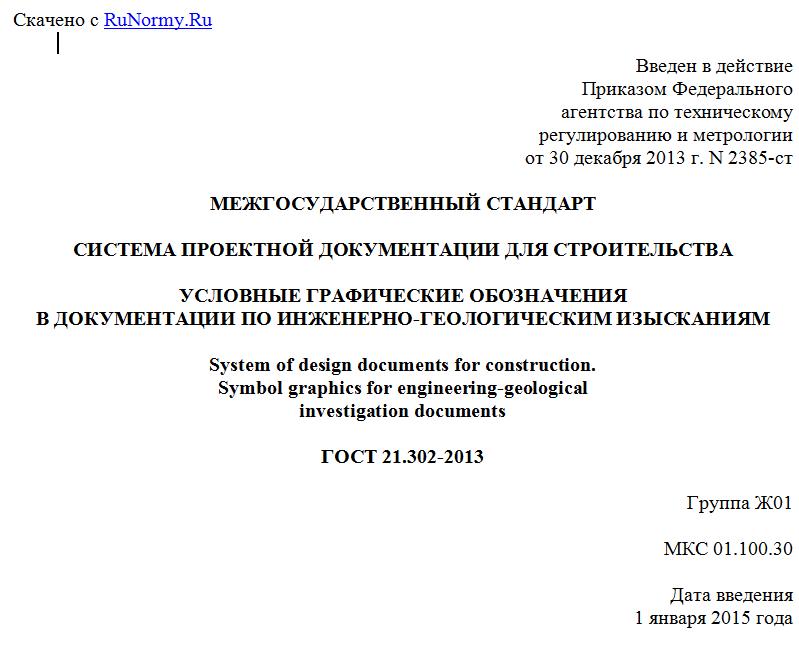

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 декабря 2013 г. N 2385-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ
В ДОКУМЕНТАЦИИ ПО ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИМ ИЗЫСКАНИЯМ
System of design documents for construction.
Symbol graphics for engineering-geological
investigation documents
ГОСТ 21.302-2013
Группа Ж01
МКС 01.100.30
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") и Открытым акционерным обществом "Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве" (ОАО "ПНИИИС").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2385-ст межгосударственный стандарт ГОСТ 21.302-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 21.302-96.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает условные графические обозначения видов грунтов, их литологических особенностей, особенностей залегания слоев грунтов, элементов геоморфологии, геокриологии, гидрогеологии, применяемые на инженерно-геологических картах, разрезах, колонках.
Стандарт распространяется на проектную и рабочую документацию для строительства предприятий, зданий и сооружений различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 25100-2011 Грунты. Классификация
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Общие положения
3.1. Размеры условных графических обозначений не регламентируются и выбираются в зависимости от насыщенности чертежа и масштаба карт, разрезов, колонок (с учетом обеспечения четкости изображений).
3.2. Проектируемые здания, сооружения, инженерные сети, транспортные устройства, элементы озеленения и благоустройства изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных ГОСТ 21.204, а также в соответствии с Условными знаками для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 [1].
3.3. Наименования грунтов и их характеристик принимают по ГОСТ 25100.
3.4. Геологические индексы на инженерно-геологических картах, разрезах и колонках принимают в соответствии с индексами, используемыми на государственной геологической карте Российской Федерации и стран СНГ масштаба 1:200000 и крупнее.
3.5. Условные графические обозначения на инженерно-геологических картах, разрезах и колонках выполняют линиями, указанными в таблице 1.
Таблица 1
Наименование Начертание Толщина линии по отношению к толщине основной линии Основное назначение
1. Сплошная толстая основная S Граница инженерно-геологического района на карте
Граница инженерно-геологического подрайона на карте
Граница инженерно-геологического участка на карте
Линии разрезов
от до Границы стратиграфогенетических комплексов, установленные
2. Сплошная тонкая от до Границы инженерно-геологических элементов, установленные
Линии штриховки
3. Штриховая от до Границы стратиграфогенетических комплексов, предполагаемые
от до Границы инженерно-геологических элементов, предполагаемые
4. Штрихпунктирная от до Границы уровней грунтовых вод; элементы геоморфологии; границы инженерно-геологических процессов
3.6. Толщина сплошной (толстой) основной линии S должна быть в пределах от 0,5 до 1,5 мм в зависимости от размеров и сложности изображения, а также от формата чертежа.
3.7. Цвета линий могут быть различными в зависимости от назначения.
3.8. Условные графические обозначения и надписи выполняются в соответствии с указаниями в таблицах 1 - 10, при этом основным цветом является черный. В случае загруженности чертежа черный цвет может быть заменен на другой.
4. Условные графические обозначения
на инженерно-геологических картах, разрезах и колонках
Условные графические обозначения горных выработок, геофизических профилей, значений при производстве геофизических исследований, точек испытания грунтов, точек наблюдений и исследований, точек нагнетания (налива) и откачки, точек отбора образцов грунта и т.п., применяемые на инженерно-геологических картах, разрезах и колонках, приведены в таблице 2.
Таблица 2
Наименование Обозначение Примечание
1. Горные выработки:
а) дудка Около обозначения указывают номер выработки
б) закопушка
в) расчистка Около обозначения указывают номер выработки
г) колодец 1. Обозначают синим цветом. 2. Над обозначением указывают номер колодца и геологический индекс водоносного горизонта, слева от обозначения - дебит, л/с, справа - минерализацию воды, г/л
д) скважина безводная 1. Обозначают синим цветом. 2. Около обозначения указывают номер скважины
е) скважина без опробования водоносного горизонта 1. Обозначают синим цветом. 2. Над обозначением указывают номер скважины и через дефис - геологический индекс водоносного горизонта
ж) скважина водопоглощающая
и) скважина гидрогеологическая 1. Обозначают синим цветом. 2. Над обозначением указывают номер скважины и через дефис - геологический индекс водоносного горизонта. 3. Слева от обозначения гидрогеологической скважины указывают: над чертой - дебит, л/с, под чертой - понижение, м. Справа от обозначения: над чертой - глубину естественного уровня, м; под чертой - минерализацию воды, г/л
к) скважина каротажная 1. Около обозначения указывают номер скважины. 2. Прописными буквами русского алфавита обозначают вид каротажа. Примеры Э - электрокаротаж; Р - радиоактивный; Т - термокаротаж; В - видеокаротаж
л) скважина разведочная Около обозначения указывают номер выработок
м) скважина техническая Около обозначения указывают номер выработок
н) шахта
п) штольня
р) шурф
2. Геофизические профили:
а) магнитный профиль Около обозначения указывают номер профиля
б) сейсмический профиль
в) электрический профиль
3. Точка вертикального электрического зондирования (ВЭЗ) Над точкой указывают ее номер с индексом "В"
4. Значения при производстве геофизических величин:
а) значения удельного электрического сопротивления,
