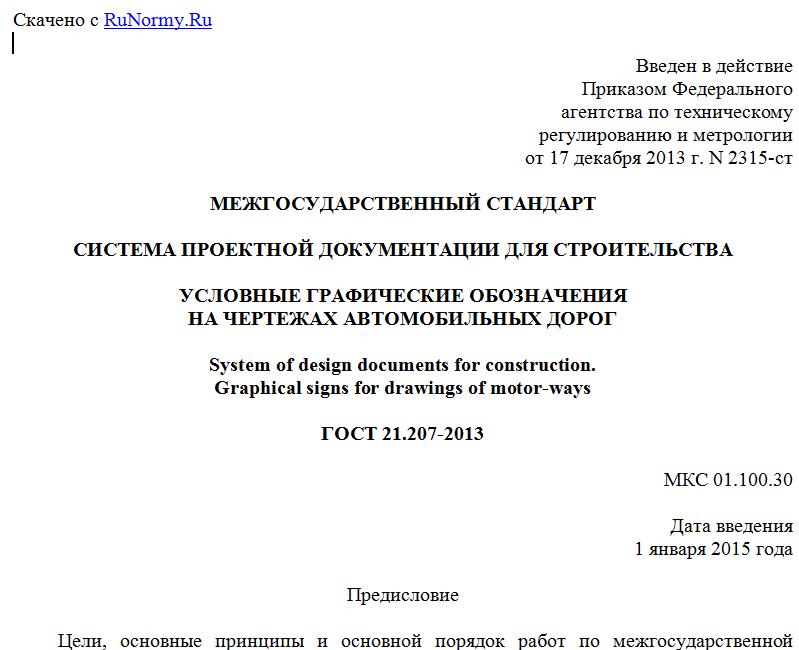

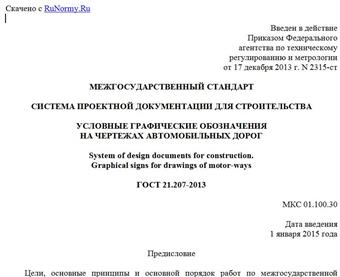

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. N 2315-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ
НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ
System of design documents for construction.
Graphical signs for drawings of motor-ways
ГОСТ 21.207-2013
МКС 01.100.30
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым Акционерным Обществом - Центром методологии, нормирования и стандартизации в строительстве (ОАО "ЦНС") совместно с Закрытым Акционерным Обществом "Проектно-изыскательский и научно-исследовательский институт промышленного транспорта" (ЗАО "Промтрансниипроект").
2. Внесен Техническим комитетом ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2315-ст межгосударственный стандарт ГОСТ 21.207-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.303-68. Единая система конструкторской документации. Линии
ГОСТ 2.306-68. Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 21.101-97 <*>. Система проектной документации для строительства. Основные требования к проектной и рабочей документации
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 21.1101-2013.
ГОСТ 21.201-2011. Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций
ГОСТ 21.204-93. Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.302-2013 <**>. Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.701-2013 <**>. Система проектной документации для строительства. Правила выполнения рабочей документации автомобильных дорог.
--------------------------------
<**> Вводится одновременно с разрабатываемым стандартом.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Дорожная разметка: линии, надписи и другие обозначения, применяемые самостоятельно, в сочетании с дорожными знаками или светофорами на проезжей части автомобильной дороги, искусственных сооружениях и элементах обустройства дорог, информирующие участников дорожного движения об условиях и режимах движения на участке дороги.
3.2. Дорожный знак: техническое средство организации безопасности движения с обозначениями и/или надписями, информирующими участников дорожного движения о дорожных условиях и режимах движения, расположении населенных пунктов и других объектов.
4. Общие положения
4.1. Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее - условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ 21.701, а также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ 21.302, ГОСТ 2.306, ГОСТ 21.201 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).
4.2. Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.
Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303.
4.3. Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 [1], а также установленными ГОСТ 21.101.
4.4. Условные обозначения, не регламентированные стандартами, приводят в общих данных по рабочим чертежам или на соответствующих чертежах.
5. Условные обозначения на планах дорог
5.1. Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.
5.2. Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если числовое значение изображения ширины дороги в соответствующем масштабе менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.
Таблица 1
Наименование Обозначение
1. Автомобильная дорога:
а) с обозначением дороги или маршрута по перечню автомобильных дорог
б) с обозначением дорожного покрытия Примечание. Цифрами указывают ширину дороги, буквами - материал покрытия.
в) с обозначением категории дороги Примечание. В перечислениях а) - в) показано упрощенное обозначение дороги для масштаба более 1:5000.
2. Швы покрытия:
а) шов расширения
б) шов сжатия
в) шов ложный
г) шов смещения
д) шов у бордюра
3. Граница участков строительства Примечание. Римскими цифрами указывают номера участков. Слева от ординаты (выносной линии) указывают пикетажное положение.
4. Подкюветная дренажная сеть со смотровыми колодцами
5. Откосные дрены
6. Водосброс с проезжей части
7. Дорожное ограждение
8. Направляющее устройство (сигнальные столбики, тумбы)
9. Галерея
10. Подземный переход
11. Надземный переход
Примечание. В пунктах 4 - 11 на полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под полками - обозначение документа на их выполнение.
6. Условные обозначения на продольных профилях дорог
