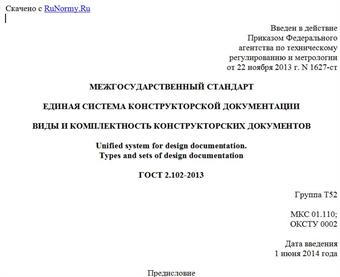

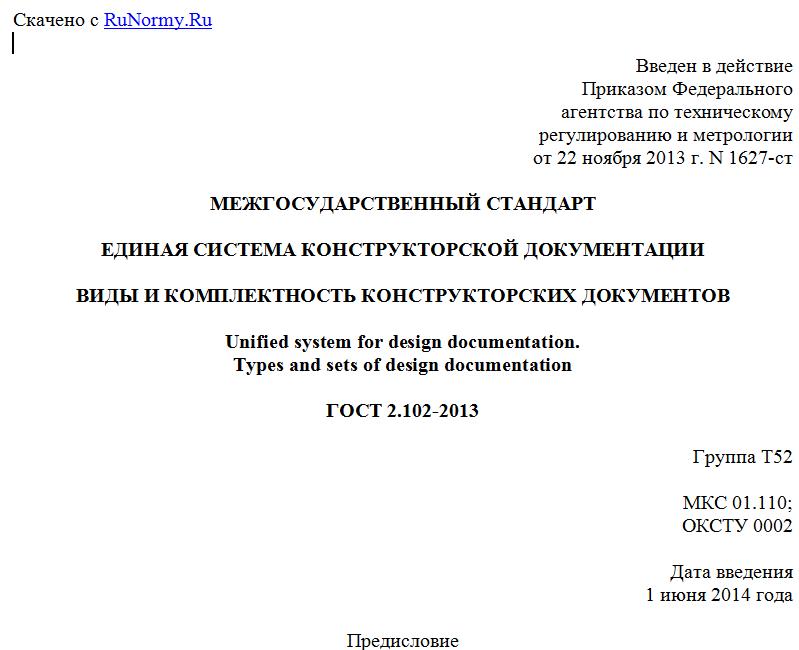

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1627-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ
Unified system for design documentation.
Types and sets of design documentation
ГОСТ 2.102-2013
Группа Т52
МКС 01.110;
ОКСТУ 0002
Дата введения
1 июня 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО "НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 сентября 2013 г. N 59-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1627-ст межгосударственный стандарт ГОСТ 2.102-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.102-68.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.001-2013. Единая система конструкторской документации. Общие положения
ГОСТ 2.051-2013. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.052-2006. Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.053-2013. Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.103-68. Единая система конструкторской документации. Стадии разработки
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.109-73. Единая система конструкторской документации. Основные требования к чертежам
ГОСТ 2.124-85. Единая система конструкторской документации. Порядок применения покупных изделий
ГОСТ 2.305-2008. Единая система конструкторской документации. Изображения - виды, разрезы, сечения
ГОСТ 2.601-2013. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.701-2008. Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 15.001-88. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.001.
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
КД - конструкторский документ (документы, документация);
ТЗ - техническое задание;
ТУ - технические условия;
ЭП - электронная подпись.
4. Виды конструкторских документов
4.1. Конструкторские документы подразделяют на виды, указанные в таблице 1.
Таблица 1
Вид документа Определение
Электронная модель детали Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю. В зависимости от стадии разработки он включает в себя предельные отклонения размеров, шероховатости поверхностей и др.
Чертеж детали Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля
Электронная модель сборочной единицы Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа
Сборочный чертеж Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж
Чертеж общего вида Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия
Теоретический чертеж Документ, определяющий геометрическую форму (контур) изделия и координаты расположения составных частей
Габаритный чертеж Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами
Электромонтажный чертеж Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия
Монтажный чертеж Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия
Упаковочный чертеж Документ, содержащий данные, необходимые для выполнения упаковывания изделия
Схема Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними
Электронная структура изделия Документ, содержащий структуру изделия (сборочной единицы, комплекса или комплекта) и другие данные в зависимости от его назначения
Спецификация Документ, определяющий состав сборочной единицы, комплекса или комплекта
Ведомость спецификаций Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости
Ведомость ссылочных документов Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия
Ведомость покупных изделий Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии
Ведомость разрешения применения покупных изделий Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124
Ведомость держателей подлинников Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и/или примененных для данного изделия
Ведомость технического предложения Документ, содержащий перечень документов, вошедших в техническое предложение
Ведомость эскизного проекта Документ, содержащий перечень документов, вошедших в эскизный проект
Ведомость технического проекта Документ, содержащий перечень документов, вошедших в технический проект
Пояснительная записка Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений
Ведомость электронных документов Документ, содержащий перечень электронных КД
Технические условия Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах
Программа и методика испытаний Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля
Таблица Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу
Расчет Документ, содержащий расчеты параметров и величин, например расчет размерных цепей, расчет на прочность и др.
