Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1628-ст

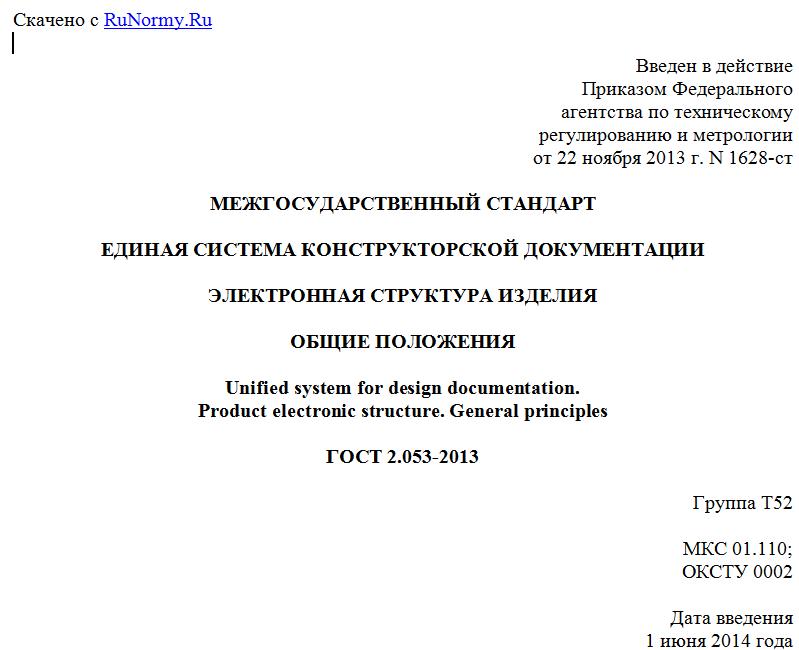

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЭЛЕКТРОННАЯ СТРУКТУРА ИЗДЕЛИЯ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system for design documentation.
Product electronic structure. General principles
ГОСТ 2.053-2013
Группа Т52
МКС 01.110;
ОКСТУ 0002
Дата введения
1 июня 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО "НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 28 августа 2013 г. N 58-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.053-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.
5. Взамен ГОСТ 2.053-2006.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие требования к выполнению электронной структуры изделий всех отраслей промышленности.
На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности выполнения и применения электронной структуры изделия на различных стадиях жизненного цикла на изделия конкретных видов техники в зависимости от их специфики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.051-2013. Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.102-2013. Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-68. Единая система конструкторской документации. Стадии разработки
ГОСТ 2.104-2006. Единая система конструкторской документации. Основные надписи
ГОСТ 2.113-75. Единая система конструкторской документации. Групповые и базовые конструкторские документы
ГОСТ 2.201-80. Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.501-2013. Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.503-2013. Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.711-82. Единая система конструкторской документации. Схема деления изделия на составные части.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2.001, а также следующие термины с соответствующими определениями:
3.1.1. Структура изделия: совокупность составных частей изделия и связей между ними, определяющих иерархию составных частей* <1>.
--------------------------------
<1> Здесь и далее знаком "*" отмечены пункты, к которым даны комментарии в Приложении А.
3.1.2. Входимость: использование составных частей изделия в структуре изделия и/или его составных частей*.
3.1.3. Применяемость: условие использования данной составной части в изделии или его составной части*.
3.1.4. Информационный объект: идентифицированная (именованная) совокупность данных в информационной системе, обладающая набором атрибутов (характеристик) и предполагающая определенный метод обработки*.
3.1.5. Модель данных (изделия): способ представления информационной модели изделия в вычислительной среде.
3.1.6. Информационная модель (изделия): информационное описание понятий предметной области в определенном контексте и в объеме, достаточном для решения конкретной задачи*.
3.1.7. Контекст: идентифицированная (именованная) точка зрения, созданная в рамках информационной модели и отражающая особенности решаемой задачи.
3.2. Сокращения
В настоящем стандарте использованы следующие сокращения:
ЖЦИ - жизненный цикл изделия;
ИО - информационный объект;
КД - конструкторский документ (документы, документация);
САПР - система автоматизированного проектирования;
СЧ - составная часть (изделия);
ТЗ - техническое задание;
ЭСИ - электронная структура изделия.
4. Основные положения
4.1. Электронная структура изделия - электронный конструкторский документ, содержащий описание изделия (сборочной единицы, комплекта или комплекса), иерархические отношения между его составными частями и другие данные в зависимости от его назначения.
ЭСИ выполняется только как электронный КД, предназначенный для использования в вычислительной среде*.
4.2. ЭСИ предназначена для организации информационного взаимодействия между автоматизированными системами*.
ЭСИ создается и используется при помощи специализированных программных средств и содержит структуру изделия и различные данные о ее элементах в зависимости от разновидности (назначения) ЭСИ. Разновидности ЭСИ - согласно 6.2.
4.3. ЭСИ используют для:
- представления информации о составе изделия и об иерархии его СЧ;
- представления вариантов состава и структуры изделия;
- структурирования проектной и рабочей конструкторской документации на изделие;
- представления информации о применяемости, правилах использования СЧ при различных условиях (в т.ч. исполнениях) и заменяемости (в т.ч. взаимозаменяемости) СЧ;
- представления технических данных об изделии на стадиях ЖЦИ.
4.4. Состав и способы представления технических данных в ЭСИ определяют разновидностью ЭСИ, стадией (этапом) ЖЦИ и моделью данных. Литерность ЭСИ определяется низшей из литер по ГОСТ 2.103, указанных в документах, ассоциированных с соответствующими изделиями или их СЧ, кроме документов, относящихся к покупным изделиям.
4.5. На основе данных ЭСИ могут быть сформированы текстовые документы на изделие и его СЧ (как правило, содержащие текст, разбитый на графы). Номенклатура формируемых видов документов - по ГОСТ 2.102. При необходимости допускается формировать другие виды документов. Таким документам присваивают код "Документы прочие" по ГОСТ 2.102. Номенклатуру, техническое содержание и форму выполнения этих документов регламентирует разработчик. На изделия, разрабатываемые по заказу Министерства обороны, эти документы должны быть согласованы с заказчиком (представительством заказчика)*.
4.6. ЭСИ формируется, как правило, автоматизированным способом на основе информации, хранящейся в базе данных автоматизированной системы управления данными об изделии или в базе данных САПР*.
4.7. Иерархия составных частей в ЭСИ определяется разработчиком в зависимости от конструкции изделия, технологии производства и условий эксплуатации и формируется на основе описания отношений между:
