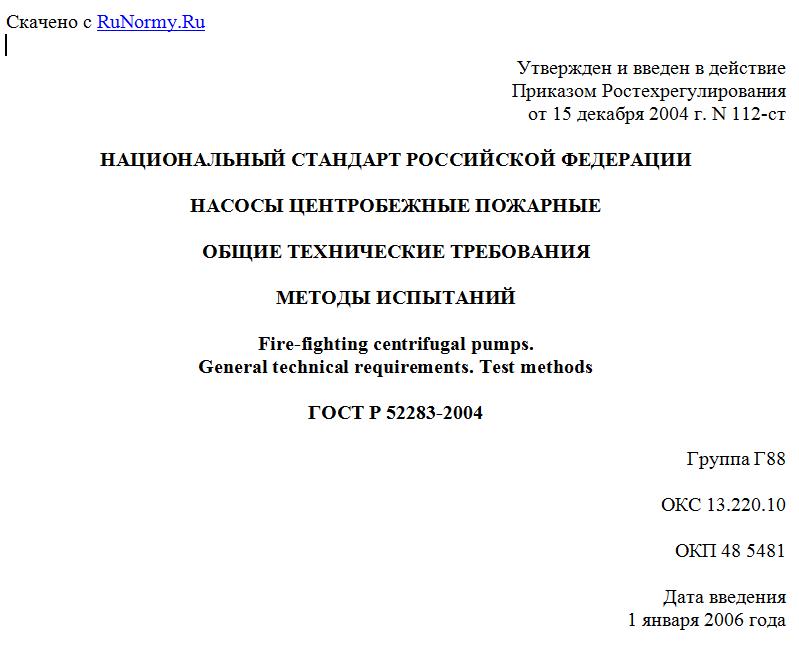

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2004 г. N 112-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАСОСЫ ЦЕНТРОБЕЖНЫЕ ПОЖАРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
МЕТОДЫ ИСПЫТАНИЙ
Fire-fighting centrifugal pumps.
General technical requirements. Test methods
ГОСТ Р 52283-2004
Группа Г88
ОКС 13.220.10
ОКП 48 5481
Дата введения
1 января 2006 года
Предисловие
Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 "Государственная система стандартизации Российской Федерации. Основные положения" и ГОСТ Р 1.2-92 "Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов".
Сведения о стандарте
1. Разработан и внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2004 г. N 112-ст.
3. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на центробежные пожарные насосы (нормального давления, высокого давления, комбинированные) (далее - насосы), предназначенные для подачи воды и водных растворов пенообразователей температурой до 303 К (30 °C) с водородным показателем от 7 до 10,5 pH плотностью до и массой концентрацией твердых частиц до 0,5% при их максимальном размере 3 мм.
Насосы используются для установки в закрытых отсеках пожарных автомобилей, пожарных катеров, передвижных пожарных установок, в которых во время работы обеспечивается положительная температура.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 12.2.033-78. Система стандартов безопасности труда. Рабочее место при выполнении работ стоя. Общие эргономические требования
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 26.020-80. Шрифты для средств измерений и автоматизации. Начертания и основные размеры
ГОСТ 493-79. Бронзы безоловянные литейные. Марки
ГОСТ 613-79. Бронзы оловянные литейные. Марки
ГОСТ 977-88. Отливки стальные. Общие технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6134-2007 (ИСО 9906:1999). Насосы динамические. Методы испытаний
ГОСТ 9150-2002 (ИСО 68-1-98). Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 10549-80. Выход резьбы. Сбеги, недорезы, проточки и фаски
Ссылка исключена с 1 сентября 2014 года. - Изменение N 1, утв. Приказом Росстандарта от 09.12.2013 N 2209-ст.
Ссылка исключена с 1 сентября 2014 года. - Изменение N 1, утв. Приказом Росстандарта от 09.12.2013 N 2209-ст.
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17187-2010 (IEC 61672-1:2002). Шумомеры. Часть 1. Технические требования
ГОСТ 21752-76. Система "человек-машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 21753-76. Система "человек-машина". Рычаги управления. Общие эргономические требования
ГОСТ 24634-81. Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия
ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
Ссылка исключена с 1 сентября 2014 года. - Изменение N 1, утв. Приказом Росстандарта от 09.12.2013 N 2209-ст.
ГОСТ Р 50588-2012. Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний
ГОСТ Р 53279-2009. Техника пожарная. Головки соединительные пожарные. Общие технические требования. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если стандарт заменен (изменен), то следует руководствоваться замененным (измененным) стандартом. Если стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Насосы нормального давления: одно- или многоступенчатые пожарные насосы, обеспечивающие подачу воды и огнетушащих растворов при давлении на выходе до 1,6 МПа.
3.2. Насосы высокого давления: многоступенчатые пожарные насосы, обеспечивающие подачу воды и огнетушащих растворов при давлении на выходе от 1,6 до 5,0 МПа.
3.3. Насосы комбинированные: насосы, состоящие из последовательно соединенных насосов нормального и высокого давления, имеющих общий привод.
3.4. Вращение привода: правое вращение - вращение привода по часовой стрелке со стороны привода, левое вращение - вращение привода против часовой стрелки со стороны привода.
3.5. Номинальный режим насоса: режим работы насоса при заданных значениях номинальной частоты вращения и номинальной подачи .
3.6. Геометрическая высота всасывания , м: расстояние между осью вращения рабочего колеса первой ступени насоса и уровнем воды со стороны линии всасывания.
3.7. Номинальная геометрическая высота всасывания , м: наибольшее расстояние между осью вращения рабочего колеса первой ступени насоса и уровнем воды со стороны линии всасывания, при котором должно обеспечиваться номинальное значение подачи насоса .
3.8. Напор насоса H, м: величина, определяемая зависимостью:
, (1)
где и - давление на выходе и на входе в насос, Па;
- плотность жидкой среды, ;
g - ускорение свободного падения, ;
и - скорость жидкой среды на выходе и на входе в насос, ;
- расстояние по вертикали между отметками положения приборов измерения давления на выходе и входе в насос, м.
3.9. Номинальная частота вращения , : заданное значение частоты вращения, определяющее номинальный режим работы насоса.
3.10. Мощность насоса в номинальном режиме , кВт: мощность, потребляемая насосом при номинальных значениях частоты вращения и подачи .
3.11. Система водозаполнения: устройство, обеспечивающее заполнение всасывающей линии и насоса водой при работе с геометрической высоты всасывания до 7,5 м.
3.12. Система подачи и дозирования пенообразователя: устройство, обеспечивающее введение и дозирование пенообразователя в насос.
3.13. Допускаемый кавитационный запас , м: кавитационная характеристика, величина которой определяется по ГОСТ 6134.
4. Классификация, основные параметры
4.1. Насосы в зависимости от их конструктивных особенностей и основных параметров классифицируются на насосы нормального давления, высокого давления, комбинированные.
4.2. Значения основных параметров насосов нормального и высокого давления должны соответствовать указанным в таблице 1.
Таблица 1
Наименование параметра Значение параметра для насосов
нормального давления высокого давления
Номинальная подача , , не менее 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200 20 4 2
Напор в номинальном режиме , м, не менее 100 200 400
Коэффициент полезного действия в номинальном режиме , не менее 0,6 0,6 0,4
Допускаемый кавитационный запас , м, не более 3,5 3,5 5,0
Максимальное давление на входе в насос , МПа, не менее 0,6 0,6
Максимальное давление на выходе из насоса , МПа 1,5 3,0 5,0
