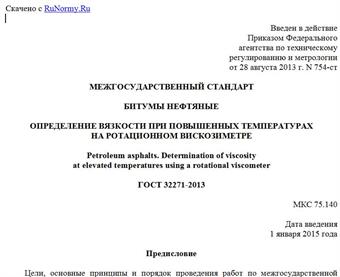

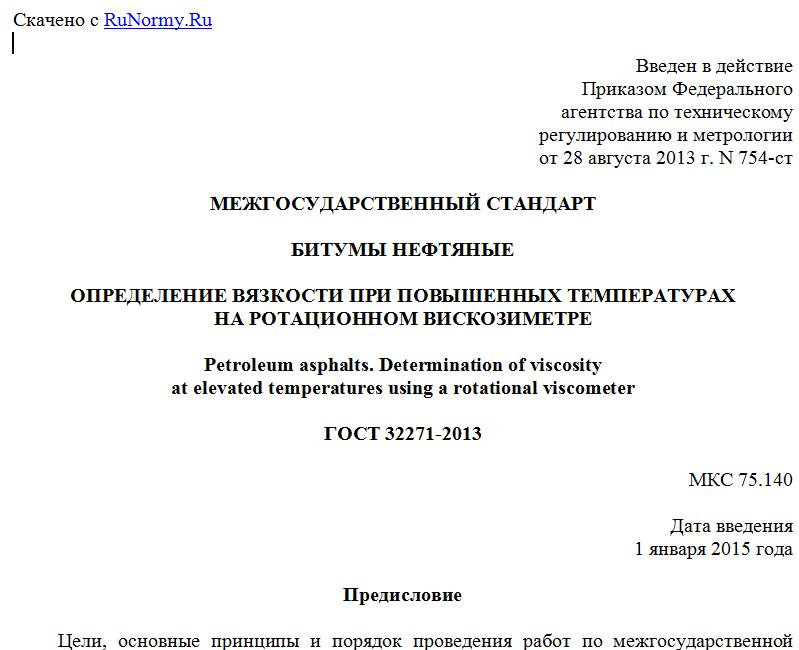

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 754-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ НЕФТЯНЫЕ
ОПРЕДЕЛЕНИЕ ВЯЗКОСТИ ПРИ ПОВЫШЕННЫХ ТЕМПЕРАТУРАХ
НА РОТАЦИОННОМ ВИСКОЗИМЕТРЕ
Petroleum asphalts. Determination of viscosity
at elevated temperatures using a rotational viscometer
ГОСТ 32271-2013
МКС 75.140
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 28 августа 2013 г. N 58-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен стандарту ASTM D 4402-06 Standard test method for viscosity determination of asphalt at elevated temperatures using a rotational viscometer (Стандартный метод определения вязкости битума при повышенных температурах с помощью ротационного вискозиметра).
Стандарт разработан Комитетом ASTM D08 "Кровельные и гидроизоляционные материалы" и находится под контролем подкомитета D08.03 "Покрытия и битуминозные материалы для гидроизоляции и кровли" Американского общества специалистов по испытаниям материалов.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 754-ст межгосударственный стандарт ГОСТ 32271-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Октябрь 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения кажущейся вязкости нефтяного битума при температуре от 38 °C до 260 °C (от 100 °F до 500 °F) на ротационном вискозиметре с использованием термокамеры с контролируемой температурой для поддержания температуры испытания.
1.2 Значения в единицах измерения системы СИ являются стандартными. Значения в скобках приведены только для информации.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходим следующий ссылочный документ. Для недатированной ссылки применяют последнее издание ссылочного документа (включая все его изменения) <1>.
--------------------------------
<1> Уточнить ссылки на стандарты ASTM можно на сайте ASTM www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов ASTM следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM E 220 Standard test method for calibration of thermocouples by comparison techniques (Стандартный метод калибровки термопар методом сравнения)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кажущаяся вязкость (apparent viscosity): Отношение напряжения сдвига к скорости сдвига для ньютоновской или неньютоновской жидкости.
3.2 битум с наполнителем (filled asphalt): Битумная смесь, содержащая мелкодисперсные нерастворимые минеральные частицы.
3.3 ньютоновская жидкость (newtonian liquid): Жидкость, в которой скорость сдвига пропорциональна напряжению сдвига. Константа (постоянная) отношения напряжения сдвига к скорости сдвига является вязкостью жидкости. Следовательно, вязкость ньютоновской жидкости не зависит от скорости сдвига. Если отношение не является постоянным, жидкость является неньютоновской. В зависимости от температуры и/или скорости сдвига многие жидкости имеют свойства как ньютоновских, так и неньютоновских жидкостей.
3.4 скорость сдвига (shear rate): Скорость, с которой промежуточные слои жидкости движутся относительно друг друга. Единицей измерения является с-1.
3.5 напряжение сдвига (shear stress): Отношение силы сдвига к единице площади. Единицей измерения в системе СИ является Па, в системе СГС - дин/см2.
3.6 вязкость (viscosity): Отношение между приложенным напряжением сдвига и скоростью сдвига (коэффициент вязкости), которое является мерой сопротивления течению жидкости. Единицей измерения вязкости в системе СИ является паскаль·секунда (Па·с), в системе СГС - пуаз (дин·с/см2), равный 0,1 Па·с. Часто сантипуаз (спз), равный одной миллипаскаль-секунде (мПа·с), используют в качестве единицы вязкости.
3.7 размеры измерительной аппаратуры (apparatus-measuring geometry): Размеры деталей аппаратуры, контактирующих с пробой битума, и сопротивление крутящему моменту при вращении, используемые для расчета кажущейся вязкости. Производитель указывает используемую измерительную аппаратуру - шпиндель, диск, коаксиальные цилиндры, лопасть и т.д.
4 Сущность метода
4.1 Для измерения кажущейся вязкости битума при повышенных температурах используют ротационный вискозиметр, требования к которому установлены в настоящем стандарте. Для измерения сопротивления вращению используют крутящий момент вращающейся измерительной аппаратуры, контактирующей с пробой битума, при контролируемой температуре. Для определения вязкости битума (Па·с, мПа·с или спз) используют крутящий момент и скорость.
5 Назначение и применение
5.1 Настоящий метод используют для измерения кажущейся вязкости битумов при переработке, смешивании или нагревании.
5.2 Некоторые битумы могут проявлять свойства неньютоновских жидкостей в условиях настоящего метода испытаний. Так как вязкость неньютоновских жидкостей не является абсолютным свойством, а характеризует поведение жидкости в пределах конкретной системы измерения, следует отметить, что результаты измерения по настоящему методу испытаний не всегда можно использовать для прогнозирования эксплуатационных характеристик.
5.3 Сравнивают значения вязкости неньютоновских жидкостей только для измерений, выполненных при одинаковых температурах, скорости и характеристике сдвига.
6 Аппаратура
6.1 Ротационный вискозиметр, измеряющий крутящий момент, необходимый для вращения с постоянной скоростью выбранной измерительной аппаратуры, контактирующей с пробой при заданной постоянной температуре испытания, и преобразующий измеренный крутящий момент в вязкость (Па·с, мПа·с или спз). При необходимости для некоторых аппаратов это преобразование можно проводить вручную.
6.2 Измерительная аппаратура разных конфигураций и размеров для измерения разных значений вязкости битума.
6.3 Термокамера с контролируемой температурой для поддержания температуры испытания пробы.
6.4 Многоразовые или одноразовые камеры для проб.
6.5 Терморегулятор, поддерживающий температуру пробы с точностью до +/- 1,0 °C (+/- 2,0 °F) при температуре испытания от 38 °C до 260 °C (от 100 °F до 500 °F).
6.6 Весы для определения массы пробы с точностью взвешивания до 0,1 г.
6.7 Калибровочное устройство для калибровки регулятора температуры в соответствии с ASTM E 220.
7 Реактивы и материалы
7.1 Растворители для очистки камеры для проб, измерительной аппаратуры и вспомогательного оборудования.
8 Подготовка аппаратуры
Для просмотра документа целиком скачайте его >>>
