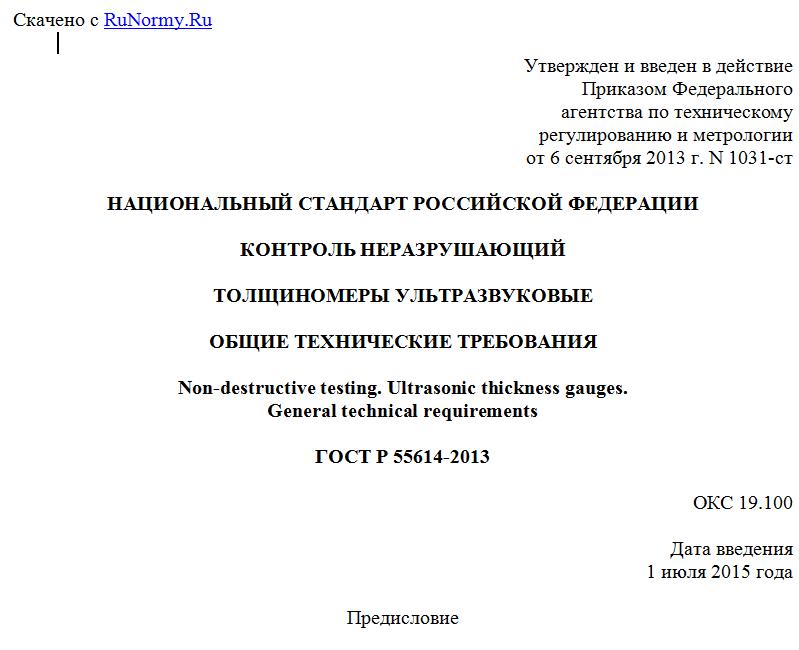

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 1031-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
ТОЛЩИНОМЕРЫ УЛЬТРАЗВУКОВЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Non-destructive testing. Ultrasonic thickness gauges.
General technical requirements
ГОСТ Р 55614-2013
ОКС 19.100
Дата введения
1 июля 2015 года
Предисловие
1. Разработан ООО "Научно-промышленная компания "Луч" и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 1031-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на ультразвуковые толщиномеры, предназначенные для измерения толщин изделий в диапазоне от 0,1 до 1000 мм из материалов со скоростью распространения ультразвуковых колебаний в них от 1500 до 12000 м/с, принцип работы которых основан на взаимодействии с изделием излучаемых импульсных или непрерывных акустических колебаний, вводимых в изделие от пьезоэлектрических или электромагнитно-акустических преобразователей, и устанавливает классификацию и требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51318.11-2006 Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51801-2001 Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к воздействию агрессивных и других специальных сред
ГОСТ Р 51908-2002 Общие требования к машинам, приборам и другим техническим изделиям в части условий хранения и транспортирования
ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21128-83 Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний
ГОСТ 25874-83 Аппаратура радиоэлектронная, электронная и электротехническая. Условные функциональные обозначения
ГОСТ 26266-90 Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования
ГОСТ 27883-88 Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний
ГОСТ 30631-99 Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Классификация
3.1. По назначению толщиномеры подразделяют на:
- общего назначения;
- специализированные.
3.2. По степени автоматизации толщиномеры подразделяют на:
- ручного контроля;
- автоматизированного контроля.
4. Технические требования
4.1. Основные показатели и характеристики
4.1.1. Толщиномеры должны быть изготовлены в соответствии с требованиями настоящего стандарта, ГОСТ Р 52931 и технических условий на толщиномеры конкретных типов.
4.1.2. Основные показатели качества толщиномеров общего назначения и специализированных приведены в таблицах 1 и 2.
Таблица 1
Толщиномеры ручного контроля
Наименование показателя
1. Показатели назначения
1.1. Диапазон измеряемых толщин по стали <*>, мм
1.2. Диапазон скоростей распространения ультразвуковых колебаний в материале контролируемых изделий, м/с
1.3. Предел допускаемого значения основной абсолютной погрешности, мм
1.4. Предел допускаемых значений дополнительных погрешностей, обусловленных влияющими величинами, мм
1.5. Параметры контролируемых изделий, ограничивающие область применения
1.6. Объем памяти толщиномера
1.7. Время непрерывной работы от автономного источника питания без его замены или перезарядки при нормальных условиях, ч
1.8. Время одного измерения, с
2. Конструктивные показатели
2.1. Габаритные размеры, мм
3. Показатели стойкости к внешним воздействиям
3.1. Устойчивость к механическим воздействиям: 3.1.1. Вибрационным, 3.1.2. Ударным
3.2. Устойчивость к климатическим воздействиям: 3.2.1. Пределы температуры окружающей среды, °C 3.2.2. Устойчивость к воздействию влажности окружающей среды, %
3.3. Степень защиты от попадания внутрь толщиномера твердых тел и воды (код IP)
4. Показатели надежности
4.1. Средняя наработка на отказ, ч
4.2. Среднее время восстановления работоспособного состояния, ч
4.3. Средний срок службы, лет
5. Показатели экономного использования сырья, материалов, энергии
5.1. Масса толщиномера, кг
5.2. Потребляемая мощность (при питании от сети), В x А
<*> Для специализированных толщиномеров допускается нормирование диапазона измеряемых толщин для других материалов.
Таблица 2
Толщиномеры автоматизированного контроля
Наименование показателя
1. Показатели назначения
1.1. Диапазон измеряемых толщин по стали <*>, мм
1.2. Диапазон скоростей распространения ультразвуковых колебаний в материале контролируемых изделий, м/с
1.3. Предел допускаемого значения основной абсолютной погрешности, мм
1.4. Предел допускаемых значений дополнительных погрешностей, обусловленных влияющими величинами, мм
1.5. Параметры контролируемых изделий, ограничивающие область применения
1.6. Объем памяти толщиномера
1.7. Производительность контроля: 1.7.1. Количество измерений в секунду 1.7.2. Время перенастройки толщиномера при смене объекта контроля, с 1.7.3.
