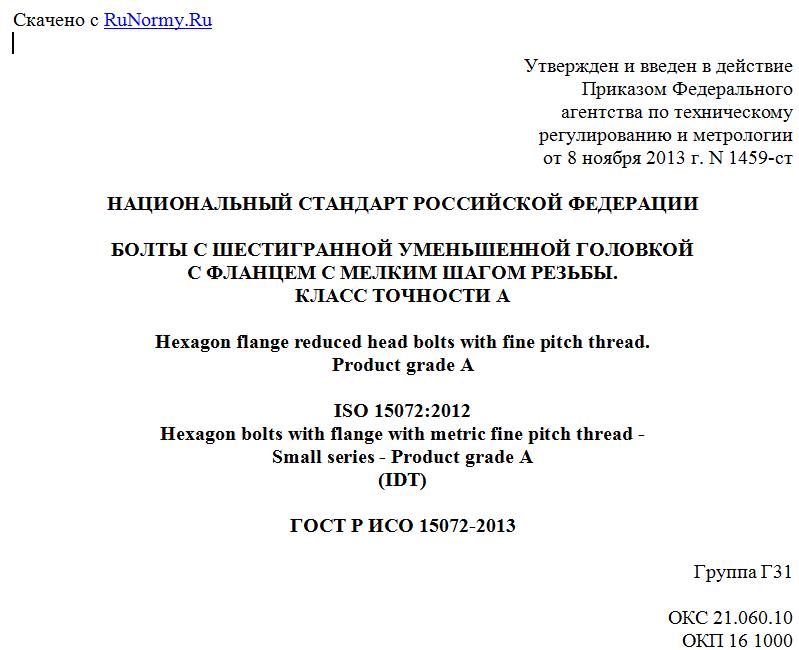

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1459-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ
С ФЛАНЦЕМ С МЕЛКИМ ШАГОМ РЕЗЬБЫ.
КЛАСС ТОЧНОСТИ A
Hexagon flange reduced head bolts with fine pitch thread.
Product grade A
ISO 15072:2012
Hexagon bolts with flange with metric fine pitch thread -
Small series - Product grade A
(IDT)
ГОСТ Р ИСО 15072-2013
Группа Г31
ОКС 21.060.10
ОКП 16 1000
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1459-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15072:2012 "Болты с шестигранной головкой с фланцем с метрическим мелким шагом резьбы - Легкая серия - Класс точности A" (ISO 15072:2012 "Hexagon bolts with flange with metric fine pitch thread - Small series - Product grade A").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает характеристики болтов с шестигранной уменьшенной головкой с фланцем с мелким шагом резьбы, класса точности A, с резьбой от М8 до М16 включительно и классами прочности 8.8, 9.8, 10.9, 12.9/12.9 и A2-70.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2 и ИСО 3506-1.
2. Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).
ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions)
ИСО 261 Резьбы метрические ИСО общего назначения. Общий вид (ISO 261, ISO general purpose metric screw threads - General plan)
ИСО 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей - Часть 1. Болты, винты и шпильки установленных классов прочности - крупная и мелкая резьба (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread)
ИСО 965-2 Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)
ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)
ИСО 3506-1 Механические свойства крепежных деталей из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки (ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs)
ИСО 4042 Изделия крепежные. Электролитические (ISO 4042, Fasteners - Electroplated coatings)
ИСО 4753 Изделия крепежные - Концы деталей с наружной метрической резьбой ISO (ISO 4753, Fasteners - Ends of parts with external ISO metric thread)
ИСО 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)
ИСО 6157-3 Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные (ISO 6157-3, Fasteners - Surface discontinuities - Part 3: Bolts, screws and studs for special requirements)
ИСО 8992 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts)
ИСО 10683 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners - Nonelectrolytically applied zinc flake coatings)
ИСО 16048 Пассивация крепежных изделий из коррозионно-стойкой нержавеющей стали (ISO 16048, Passivation of corrosion-resistant stainless-steel fasteners)
3. Размеры
Размеры указаны на рисунках 1 - 4 и в таблице 1.
Символы и обозначения размеров по ИСО 225.
--------------------------------
<a> Торцевую поверхность головки необходимо формовать на усмотрение изготовителя либо плоской, либо с углублением, и она должна быть либо с фаской, либо скругленной. Минимальный диаметр в начале фаски или закругления должен быть максимальным размером под ключ минус 15%. Если торцевая поверхность головки имеет углубление, его край может быть скруглен.
<b> Форма кромки на усмотрение изготовителя.
<c> Конец с фаской (см. ИСО 4753).
<d> .
<e> kw - высота под ключ (см. примечание к таблице 1).
<f> Неполная резьба u <= 2P.
Рисунок 1 - Болт с шестигранной головкой с фланцем -
нормальный стержень - стандартный тип
Примечание - Другие размеры указаны на рисунке 1.
--------------------------------
<a> Скругление, фаска или конус.
<b> d2 среднему диаметру резьбы (диаметр стержня под накатку резьбы).
Рисунок 2 - Болт с шестигранной головкой с фланцем -
уменьшенный стержень, тип R (по запросу)
Тип F без поднутрения - стандартный тип
Тип U с поднутрением (по запросу или дополнительный)
--------------------------------
<a> c - измеряется при dw,мин.
<b> Максимальная и минимальная галтель под головкой.
<c> Переход от поднутрения к опорной поверхности должен быть плавным.
Рисунок 3 - Болт с шестигранной головкой с фланцем -
исполнение под головкой (область опорной поверхности)
