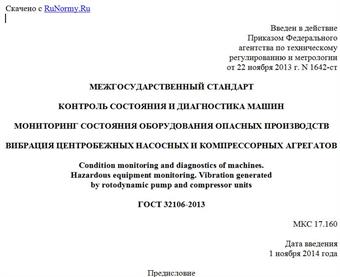

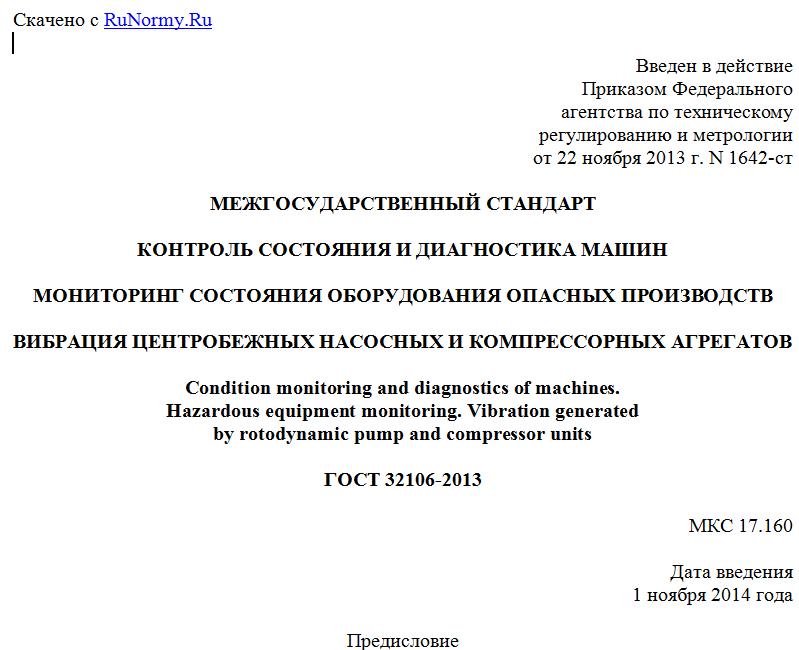

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1642-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН
МОНИТОРИНГ СОСТОЯНИЯ ОБОРУДОВАНИЯ ОПАСНЫХ ПРОИЗВОДСТВ
ВИБРАЦИЯ ЦЕНТРОБЕЖНЫХ НАСОСНЫХ И КОМПРЕССОРНЫХ АГРЕГАТОВ
Condition monitoring and diagnostics of machines.
Hazardous equipment monitoring. Vibration generated
by rotodynamic pump and compressor units
ГОСТ 32106-2013
МКС 17.160
Дата введения
1 ноября 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 марта 2013 г. N 55-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1642-ст межгосударственный стандарт ГОСТ 32106-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 53565-2009.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на центробежные и винтовые насосные и компрессорные агрегаты с приводом от электродвигателей и/или паровых турбин с редукторами или мультипликаторами, а также на вентиляторы, дымососы, воздуходувки и аппараты воздушного охлаждения мощностью более 2 кВт и номинальной частотой вращения от 120 до (далее - оборудование) и устанавливает руководство по оценке их вибрационного состояния при эксплуатации и приемочных испытаниях после монтажа и ремонта.
Настоящий стандарт предназначен для применения совместно с ГОСТ ИСО 10816-3 и дополняет его в части совместного использования параметров ускорения, скорости, перемещения и скоростей их изменения для оценки вибрационного состояния оборудования опасных производств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ ИСО 2954-97. Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений
ГОСТ ИСО 5348-2002. Вибрация и удар. Механическое крепление акселерометров
ГОСТ ИСО 10816-1-97. Вибрация. Контроль состояния машин по измерениям вибрации на невращающихся частях. Часть 1. Общие требования
ГОСТ ИСО 10816-3-2002. Вибрация. Контроль состояния машин по измерениям вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до
ГОСТ 24346-80. Вибрация. Термины и определения
ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346.
4. Измерения вибрации
4.1. Измеряемые величины
В соответствии с рекомендациями настоящего стандарта оценку вибрационного состояния оборудования осуществляют на основе совместных измерений перемещения, скорости и ускорения на корпусах подшипников в радиальном направлении. Контролируемыми параметрами являются:
- среднеквадратичное значение ускорения , м/с2, в диапазоне частот от 2 до 3000 Гц;
- среднеквадратичное значение скорости , мм/с, в диапазоне частот от 2 до 1000 Гц;
- среднеквадратичное значение перемещения , мкм, в диапазоне частот от 2 до 200 Гц.
Измерения ускорения в диапазоне частот от 2 до 3000 Гц используют для оценки вибрационного состояния. В целях углубленного исследования для выявления причин неисправностей (диагностирования) рекомендуется проводить измерения ускорения в расширенном диапазоне частот до 10000 Гц и выше.
Если особенности конструкции оборудования таковы, что производимая им вибрация сосредоточена в более узком диапазоне частот, то допускается проводить измерения широкополосной вибрации в суженном диапазоне частот, например, для ускорения - от 10 до 3000 Гц, для скорости - от 10 до 1000 Гц, для перемещения - от 10 до 200 Гц. В этом случае обозначение измеряемой величины дополняют диапазоном частот измерений.
Пример - (от 10 до 3000 Гц).
4.2. Средства измерений
Средства измерений должны соответствовать требованиям ГОСТ ИСО 10816-1, ГОСТ ИСО 2954 и ГОСТ 30296.
Сигналы скорости и перемещения в заданном диапазоне частот получают интегрированием выходного сигнала акселерометра с использованием соответствующих фильтров.
Измерительная цепь должна иметь постоянный коэффициент преобразования (с учетом применяемых фильтров и средств интегрирования сигнала) в диапазоне частот измерений в пределах допуска по ГОСТ ИСО 2954.
4.3. Установка акселерометров
Акселерометры устанавливают на корпусах подшипниковых опор согласно требованиям ГОСТ ИСО 5348. Точки и направления измерений - по ГОСТ ИСО 10816-3. Допускается устанавливать на подшипниковую опору один акселерометр, если при этом вероятность ошибки статического распознавания опасного состояния не превышает 5%.
Для исключения нарушения целости корпусов взрывозащищенного оборудования целесообразно устанавливать акселерометры на специальных держателях, закрепляемых на подшипниковых опорах резьбовыми соединениями, предусмотренными конструкцией агрегата.
4.4. Проведение измерений
Измерения проводят в установившемся режиме работы по ГОСТ ИСО 10816-3. Продолжительность измерений параметров вибрации должна быть достаточной для получения стабильных результатов измерений и не может быть менее трех периодов вращения наиболее низкооборотного вала оборудования.
5. Критерии оценки вибрационного состояния
5.1. Общие положения
Настоящим стандартом установлены два критерия оценки вибрационного состояния: по абсолютным значениям , , и по скорости их изменения.
Общую оценку вибрационного состояния делают по критерию, в соответствии с которым вибрационное состояние оборудования является наиболее опасным.
5.2. Критерий 1. Абсолютные значения параметров вибрации
Определение зон вибрационного состояния (A, B, C и D) для абсолютных значений параметров вибрации - по ГОСТ ИСО 10816-3. Границы зон вибрационного состояния для оборудования разных видов - в соответствии с Приложением А.
5.3. Критерий 2. Скорость изменения параметров вибрации
В соответствии с данным критерием определяют изменения значений , , за один час. В Приложении А приведены границы зон B/C и C/D вибрационного состояния по изменению параметров вибрации для оборудования разных видов.
6. Использование результатов мониторинга вибрации
6.1. Оценка состояния агрегата
Техническое состояние агрегата оценивают согласно критериям 1 и 2 по любому из параметров, достигшему наихудшего значения. Устанавливают следующие оценки технического состояния:
- ХОРОШО (до достижения параметром вибрации границы между зонами A и B). Этой оценке должны отвечать агрегаты при приемочных испытаниях после монтажа или капитального (среднего) ремонта. Оценка соответствует исправному состоянию агрегата и характеризует высокое качество ремонтных и монтажных
