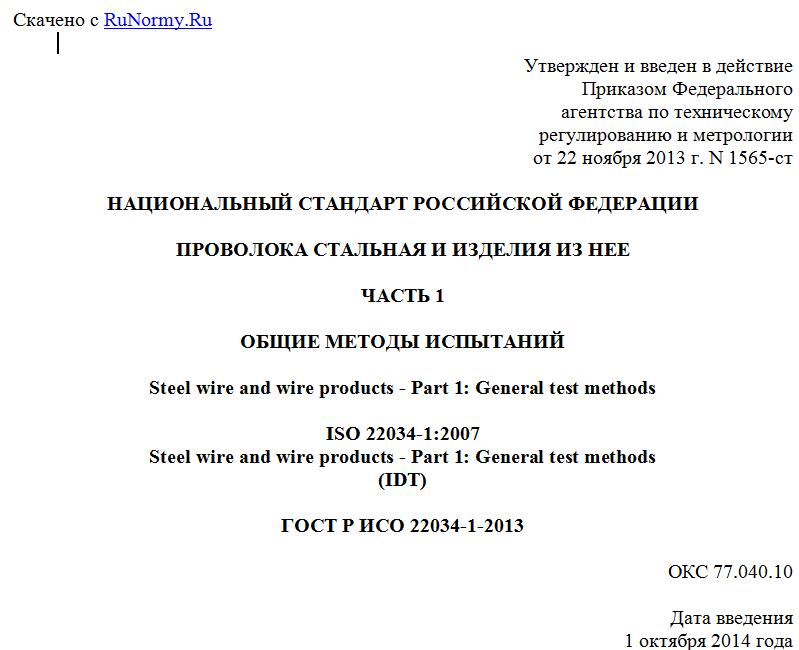

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1565-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА СТАЛЬНАЯ И ИЗДЕЛИЯ ИЗ НЕЕ
ЧАСТЬ 1
ОБЩИЕ МЕТОДЫ ИСПЫТАНИЙ
Steel wire and wire products - Part 1: General test methods
ISO 22034-1:2007
Steel wire and wire products - Part 1: General test methods
(IDT)
ГОСТ Р ИСО 22034-1-2013
ОКС 77.040.10
Дата введения
1 октября 2014 года
Предисловие
1. Подготовлен и внесен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 3 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1565-ст.
3. Настоящий стандарт идентичен международному стандарту ИСО 22034-1:2007 "Проволока стальная и изделия из нее. Часть 1. Общие методы испытания" (ИСО 22034-1:2007 Steel wire and wire products - Part 1: General test methods).
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы испытаний стальной проволоки и изделий из нее, которые прошли холодную обработку, отжиг, закалку в масле и отпуск и/или покрытие, и имеют постоянное поперечное сечение (круглое или специального профиля).
Стандарт устанавливает следующие методы испытаний: испытание на растяжение, испытание на кручение, испытание на перегиб, испытание на завивку, испытание на изгиб, испытание на кручение с изменением направления, испытание на сжатие, испытание на глубокое травление, определение твердости, определение прокаливаемости при закалке, испытание на усталость, измерение проволочных бунтов, искусственное старение, испытание на определение глубины обезуглероживания, испытание методами неразрушающего контроля, определение размера зерна, определение сегрегации, определение неметаллических включений и химический анализ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 377 Сталь и стальные изделия. Расположение и приготовление образцов и образцов для механических испытаний (ISO 377 Steel and steel products - Location and preparation of samples and test pieces for mechanical testing)
ИСО 404 Сталь и стальные изделия. Общие технические условия поставки (ISO 404 Steel and steel products - General technical delivery requirements)
ИСО 643 Сталь. Микрографическое определение видимого размера зерна (Steels - Micrographic determination of the apparent grain size)
ИСО 3887 Стали. Определение глубины обезуглероживания (Steels - Determination of depth of decarburization)
ИСО 4967 Сталь. Определение содержания неметаллических включений. Металлографический метод с использованием эталонных шкал (ISO 4967 Steel - Determination of content of non-metallic inclusions - Micrographic method using standard diagrams)
ИСО 6506-1 Материалы металлические. Определение твердости по Бринеллю. Часть 1. Метод измерения (ISO 6506-1 Metallic materials - Brinell hardness test - Part 1: Test method)
ИСО 6507-1 Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод измерения (ISO 6507-1 Metallic materials - Vickers hardness test - Part 1: Test method)
ИСО 6508-1 Материалы металлические. Определение твердости по Роквеллу. Часть 1. Метод измерения (шкалы A, B, C, D, E, F, G, H, K, N, T) (ISO 6508-1 Metallic materials - Rockwell hardness test - Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T))
ИСО 6892 Материалы металлические. Испытания на растяжение. Часть 1. Метод испытания при комнатной температуре (ISO 6892 Metallic materials - Tensile testing - Part 1: Method of test at room temperature)
ИСО 7800 Материалы металлические. Проволока. Испытания на простое скручивание (ISO 7800 Metallic materials - Wire - Simple torsion test)
ИСО 7801 Материалы металлические. Проволока. Испытание на перегиб (ISO 7801 Metallic materials - Wire - Reverse bend test)
ИСО 7802 Материалы металлические. Проволока. Метод испытания на навивание (ISO 7802 Metallic materials - Wire - Wrapping test)
ИСО 9649-90 Материалы металлические. Проволока. Испытание на кручение с изменением направления (ISO 9649 Metallic materials - Wire - Reverse torsion test)
ИСО/ТО 9769 Сталь и чугун. Обзор существующих методов анализа (ISO/TR 9769 Steel and iron - Review of available methods of analysis)
ИСО 16120-1 Катанка из нелегированной стали для производства проволоки. Часть 1. Общие требования (ISO 16120-1 Non-alloy steel wire rod for conversion to wire - Part 1: General requirements)
3. Испытание на растяжение
3.1. Общее положение
Испытание на растяжение проводят по ИСО 6892 при температуре окружающей среды.
3.2. Тип испытательного образца
Испытательные образцы отбирают по ИСО 377, используя полное поперечное сечение, т.е. они должны являться необработанными частями проволоки.
3.3. Подготовка испытательных образцов
Испытательные образцы должны быть выпрямлены с осторожностью, чтобы не допустить повреждений, по ИСО 377 и ИСО 6892.
3.4. Площадь поперечного сечения
Для расчетов при растяжении используют реальные размеры испытательных образцов. Допускается использовать номинальные размеры, если это указано в стандарте на изделие или заказе. Для проволоки некруглого сечения исходное поперечное сечение можно определять по массе проволоки известной длины и ее плотности.
3.5. Метод захвата испытательных образцов
При испытании образцов малых диаметров (менее или равных 1 мм) рекомендуется закатывать концы проволоки вокруг круглого стержня или диска и закреплять во избежание поломки проволоки в зоне захвата.
3.6. Испытание на растяжение связанной проволоки
Испытания на растяжение проволоки, связанной простым узлом в середине испытательного образца, проводят по ИСО 6892.
4. Испытание на простое кручение
Испытания на простое скручивание проводят по ИСО 7800. В случае начального разрушения необходимо провести повторное испытание в соответствии с ИСО 404. Если возможно, повторное испытание проводят со скоростью (1 +/- 0,2) оборотов/с.
При необходимости характеристики разрыва при испытании на скручивание определяют на основании таблицы 1.
Примечание. Для проволоки малых диаметров иногда невозможно различить типы разрыва, описанные в таблице 1 (т.н. 2b и 3b).
5. Испытание на перегиб
Испытание на перегиб проводят по ИСО 7801 со следующими поправками для автоматических счетчиков.
Если испытательный стенд оснащен автоматическим счетчиком, работающим на концевых выключателях, то первый перегиб за 90° считается как один перегиб, а вторым будет перегиб на 180° в противоположном направлении. Числом перегибов считают последнее число, полученное до разрушения.
Таблица 1
Оценка разрушений при испытании на скручивание
Тип разрыва Обозначение Внешний вид Описание и характеристики Плоскость разрыва
Нормальный разрыв при скручивании 1 a Гладкий - плоскость разрыва перпендикулярна оси проволоки (или немного наклонна). Нет трещин в плоскости разрыва
b Хрупкий - плоскость разрыва под углом 45° к оси проволоки. Нет трещин в плоскости разрыва
Разрыв с местными трещинами Обычный разрыв (дефект материала) 2 a Гладкий - плоскость разрыва перпендикулярна оси проволоки и частично с трещинами
b Ступенчатый - часть плоскости разрыва еще гладкая. Частично с трещинами
c Неравномерная плоскость разрыва. Нет трещин в плоскости разрыва
Разрыв со спиральными трещинами по всей длине образца (или большей части его) Образование трещин происходит после нескольких скручиваний (от 3 до 5) и лучше всего видно во время испытания 3 a Гладкий - плоскость разрыва перпендикулярна оси проволоки и частично или полностью с трещинами
b Ступенчатый - часть плоскости разрыва еще гладкая и частично или полностью с трещинами
c Хрупкий - плоскость разрыва находится под углом 45° к оси проволоки и частично или полностью с трещинами Или неравномерная плоскость разрыва и частично или полностью с трещинами
6. Испытания на навивание
Испытания на навивание проводят по ИСО 7802. Это испытание проводят для оценки пластичности, сцепления покрытия или способности проволоки образовывать бунт, как установлено в соответствующем стандарте на изделие.
