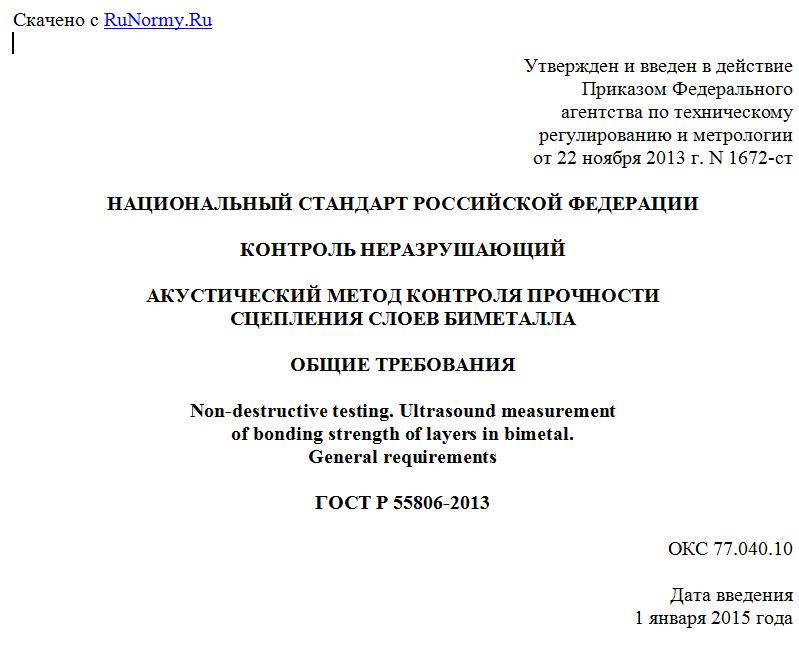

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1672-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
АКУСТИЧЕСКИЙ МЕТОД КОНТРОЛЯ ПРОЧНОСТИ
СЦЕПЛЕНИЯ СЛОЕВ БИМЕТАЛЛА
ОБЩИЕ ТРЕБОВАНИЯ
Non-destructive testing. Ultrasound measurement
of bonding strength of layers in bimetal.
General requirements
ГОСТ Р 55806-2013
ОКС 77.040.10
Дата введения
1 января 2015 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД"), Закрытым акционерным обществом "Специальное конструкторское бюро "Инфотранс" (ЗАО "Инфотранс")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 132 "Техническая диагностика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1672-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Октябрь 2016 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Во многих отраслях промышленности широко используются биметаллы, изготовленные с использованием различных технологий. В случаях, когда биметаллы применяют в потенциально опасных технических объектах, предъявляются повышенные требования к прочности сцепления слоев.
Современные методы неразрушающего акустического контроля качества биметаллов в основном направлены на определение наличия расслоений, по площади соизмеримых с площадью сечения зондирующего луча, равной обычно не менее 10 - 50 мм2 [1, 2]. Результаты такого контроля часто оказываются недостаточны для достоверной оценки технического состояния объекта с конструктивными элементами из биметаллов по критерию прочности сцепления их слоев, поскольку к понижению прочности сцепления приводят микрорасслоения площадью менее 1 мм2, рассеянные вдоль границы слоев биметалла.
Настоящий стандарт разработан с целью обеспечения методической основы применения акустического метода для определения прочности сцепления слоев биметалла при отсутствии макрорасслоений, обнаруживаемых стандартными методами ультразвукового контроля.
1 Область применения
Настоящий стандарт распространяется на акустический метод определения прочности сцепления слоев биметаллических материалов, изготавливаемых прокаткой, литьем, сваркой или наплавкой.
Стандарт устанавливает основные требования к порядку определения прочности сцепления слоев биметалла с использованием акустического эхо-метода.
Устанавливаемый стандартом метод может быть применен как при лабораторных исследованиях, так и при эксплуатации технических объектов различного назначения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 4386-1-94 Подшипники скольжения. Металлические многослойные подшипники скольжения. Неразрушающие ультразвуковые испытания соединения слоя подшипникового материала и основы
ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений
ГОСТ 7.32-91 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 12.1.001-89 Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 32-74 Масла турбинные. Технические условия
ГОСТ 2768-84 Ацетон технический. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 6259-75 Реактивы. Глицерин. Технические условия
ГОСТ 17299-78 Спирт этиловый технический. Технические условия
ГОСТ 26266-90 Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, обозначения и сокращения
3.1 В настоящем стандарте применены следующие обозначения:
- Pс прочность сцепления слоев биметалла, полученная испытанием образца из биметалла на отрыв или срез, МПа;
- hо толщина основного слоя, мм;
- hп толщина плакирующего слоя, мм;
- Vо скорость распространения продольных упругих волн в материале основного слоя, м/с;
- Vп скорость распространения продольных упругих волн в материале плакирующего слоя, м/с;
- fэ эффективная частота импульса упругих волн, МГц;
- fд частота дискретизации сигнала, МГц;
- длительность развертки, мкс;
- ui,j уровень сигнала в i-й точке осциллограммы при j-м повторном измерении, бит, j = 1 ... N;
- N число повторных акустических измерений;
- результат однократного измерения энергии упругого импульса, отраженного от границы раздела слоев биметалла, бит2;
- Eс среднее значение энергии упругого импульса, отраженного от границы раздела слоев биметалла, бит2;
- результат однократного измерения энергии упругого импульса, отраженного от донной поверхности биметалла, бит2;
- Eд среднее значение энергии упругого импульса, отраженного от донной поверхности биметалла, бит2;
- результат однократного измерения относительной энергии упругих импульсов, бит2;
- Eсд среднее значение относительной энергии упругих импульсов, бит2.
3.2 В настоящем стандарте далее применены следующие сокращения.
ПССБ - прочность сцепления слоев биметалла;
ОК - объект контроля;
ПЭП - пьезоэлектрический преобразователь;
УИ - упругий импульс;
СИ - средство измерений.
4 Общие положения
4.1 Метод основан на использовании связи между энергией упругого импульса, отраженного от границы слоев биметалла, и степенью несплошности границы, определяющей прочность сцепления слоев [1, 3, 4].
4.2 Метод реализуется с помощью ручного способа ультразвукового контактного прозвучивания с применением прямых совмещенных или раздельно-совмещенных ПЭП по ГОСТ 26266.
4.3 Оптимальный вид излучаемого сигнала - "радиоимпульс" с высокочастотным (ультразвуковым) заполнением, плавной огибающей и эффективной длительностью (на уровне 0,6 максимальной амплитуды), равной 2 - 4 периодам основной частоты.
4.4 Определение ПССБ проводится по полученной в ходе тарировочных экспериментов регрессионной зависимости величины Pс от энергетических параметров УИ, распространяющегося в биметалле.
4.5 Определяемая ПССБ является усредненной по пути распространения УИ.
5 Требования безопасности
5.1 К выполнению измерений допускают операторов, обладающих навыками эксплуатации оборудования ультразвукового контроля, умеющих пользоваться национальными и отраслевыми нормативными и техническими документами по акустическим методам контроля, прошедших обучение работе с применяемыми СИ и аттестованных на знание правил безопасности в соответствующей отрасли промышленности.
5.2 При определении ПССБ оператор должен руководствоваться ГОСТ 12.1.001, ГОСТ 12.2.003, ГОСТ 12.3.002 и правилами безопасности при эксплуатации электроустановок по ГОСТ 12.1.019 и ГОСТ 12.1.038.
5.3 Измерения проводят в соответствии с требованиями безопасности, указанными в инструкции по эксплуатации аппаратуры, входящей в состав используемых СИ.
5.4 Помещения для проведения измерений должны соответствовать требованиям по [4] и [5].
