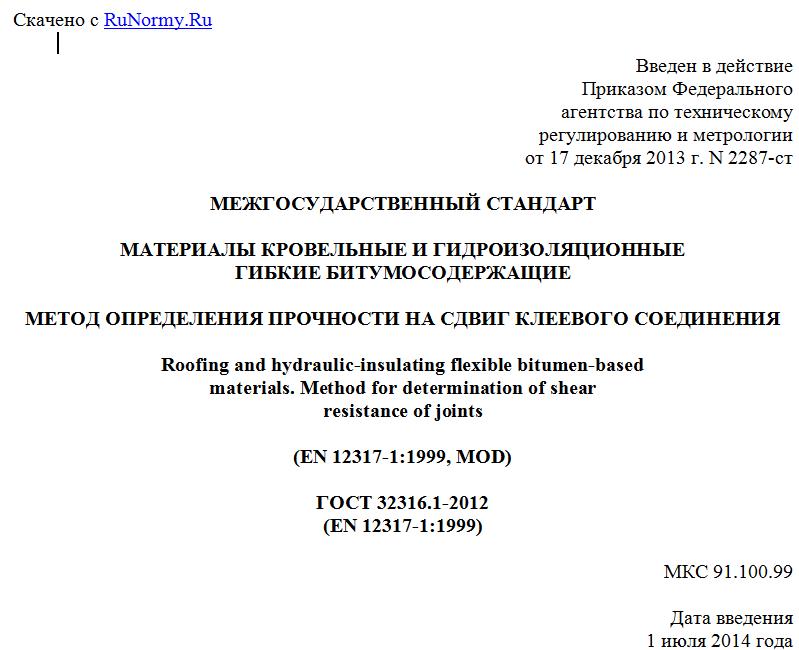

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. N 2287-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ
ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА СДВИГ КЛЕЕВОГО СОЕДИНЕНИЯ
Roofing and hydraulic-insulating flexible bitumen-based
materials. Method for determination of shear
resistance of joints
(EN 12317-1:1999, MOD)
ГОСТ 32316.1-2012
(EN 12317-1:1999)
МКС 91.100.99
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Корпорацией "ТехноНИКОЛЬ" и федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол N 41 от 18 декабря 2012 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Узбекистан UZ Госархитектстрой
4. Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 12317-1:1999 Flexible sheets for waterproofing - Part 1: Bitumen sheets for roof waterproofing - Determination of shear resistance of joints (Материалы гибкие гидроизоляционные. Часть 1: Материалы кровельные и гидроизоляционные битумосодержащие. Определение прочности на сдвиг клеевого соединения) путем исключения из раздела "Нормативные ссылки" и текста настоящего стандарта ссылки на EN 10002-2, не принятого в качестве межгосударственного стандарта. Измененный текст раздела "Нормативные ссылки" выделен в тексте стандарта курсивом.
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2287-ст межгосударственный стандарт ГОСТ 32316.1-2012 (EN 12317-1:1999) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Применение настоящего стандарта, устанавливающего метод определения прочности на сдвиг клеевого соединения кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в государствах Евразийского экономического сообщества и странах ЕС, а также обеспечить конкурентоспособность продукции на международном рынке.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
1. Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее - материалы), предназначенные в основном для устройства однослойной гидроизоляции с механическим креплением или балластных однослойных систем, и устанавливает метод определения прочности на сдвиг клеевого соединения двух листов одного и того же материала.
Настоящий стандарт предназначен для определения характеристик материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и неприменимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ.
Прочность на сдвиг клеевого соединения зависит от способа склеивания (наплавление пламенем газовой горелки или струей горячего воздуха, склеивание горячей или холодной мастикой или расплавленным битумом и др.), а также от величины нахлеста и качества склеивания.
Настоящий стандарт предназначен для определения характеристик основных или безосновных материалов конкретных видов.
2. Нормативные ссылки
Настоящий стандарт не содержит нормативных ссылок.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Прочность на сдвиг клеевого соединения (shear resistance): максимальная разрушающая сила при растяжении образца, склеенного внахлест, усилиями, стремящимися сдвинуть одну половину образца относительно другой.
4. Сущность метода
Образец клеевого соединения растягивают с постоянной скоростью до его полного разрушения или разделения.
Регистрируют силу растяжения в процессе испытания.
5. Средства испытаний
Разрывная машина для испытаний с устройством для регистрации силы и расстояния между зажимами, обеспечивающая:
- значение наибольшей предельной нагрузки не менее 2000 Н;
- постоянную скорость перемещения подвижного зажима (100 +/- 10) мм/мин;
- предел допускаемой погрешности измерения силы +/- 2%.
Ширина зажимов должна быть не менее 50 мм.
Способ крепления образца в зажимах должен обеспечивать равномерное распределение силы растяжения по всей его ширине при проведении испытания, а также исключать разрушение образца внутри зажима или на его границе.
Выскальзывание образца из зажимов при проведении испытания не должно превышать 2 мм. Для предотвращения выскальзывания образца из зажимов, превышающего 2 мм, допускается предварительно охлаждать зажимы.
6. Отбор образцов и подготовка склеенных пластин
Отбор образцов проводят в соответствии с требованиями нормативных или технических документов на материалы конкретных видов.
Две пластины материала, вырезанные из отобранных рулонов, склеивают внахлест.
Пластины склеивают параллельно или перпендикулярно направлению изготовления материала. Для склеивания используют способ (способы), применяемый (применяемые) при укладке материала.
Величину нахлеста устанавливают в нормативных или технических документах на материалы конкретных видов.
Склеенные пластины кондиционируют при температуре (23 +/- 2) °C и относительной влажности (50 +/- 20)% в течение не менее 20 ч, после чего из них вырезают образцы клеевого соединения для проведения испытаний.
7. Подготовка образцов
Испытание проводят на пяти образцах шириной (50 +/- 1) мм, вырезанных из подготовленных пластин перпендикулярно линии склеивания. Длина образцов должна быть такой, чтобы исходное расстояние между зажимами было (200 +/- 5) мм (см. рисунок 1).
1 - зажим; w - ширина клеевого соединения
Рисунок 1. Схема закрепления образца
Образцы перед испытанием кондиционируют не менее 20 ч при температуре (23 +/- 2) °C и относительной влажности (50 +/- 20)%.
