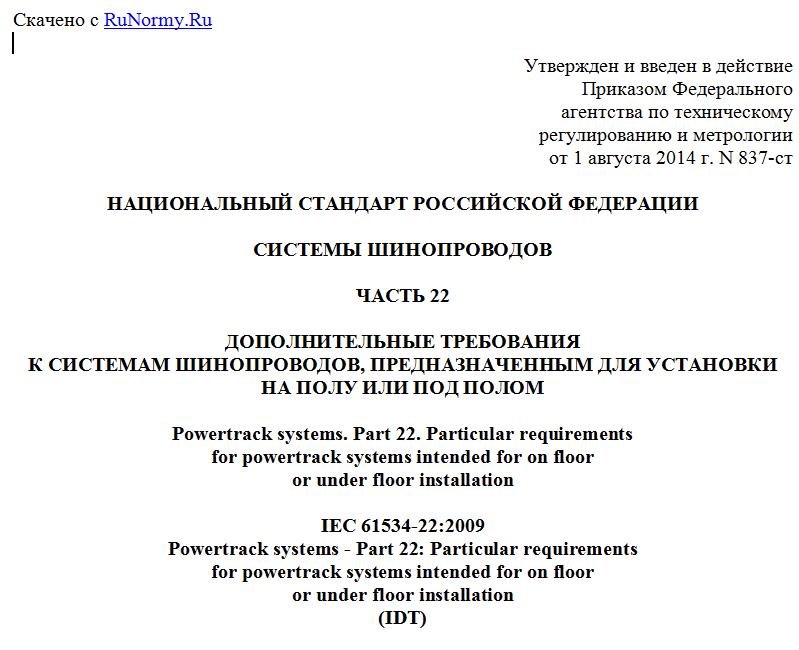

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 августа 2014 г. N 837-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ШИНОПРОВОДОВ
ЧАСТЬ 22
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К СИСТЕМАМ ШИНОПРОВОДОВ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ УСТАНОВКИ
НА ПОЛУ ИЛИ ПОД ПОЛОМ
Powertrack systems. Part 22. Particular requirements
for powertrack systems intended for on floor
or under floor installation
IEC 61534-22:2009
Powertrack systems - Part 22: Particular requirements
for powertrack systems intended for on floor
or under floor installation
(IDT)
ГОСТ Р МЭК 61534.22-2014
ОКС 29.240.20;
ОКСТУ 340
Дата введения
1 июля 2015 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 1 августа 2014 г. N 837-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61534-22:2009 "Системы шинопроводов. Часть 22: Частные требования к системам шинопроводов, предназначенным для установки на полу или под полом" (IEC 61534-22:2009 "Powertrack systems - Part 22: Particular requirements for powertrack systems intended for on floor or under floor installation").
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт следует применять совместно со стандартом МЭК 61534-1:2003 "Системы шинопроводов - Часть 1: Общие требования". Пункты или отдельные требования части 22 дополняют или изменяют соответствующие пункты вышеуказанного стандарта.
Если в тексте настоящего стандарта указано "дополнение", или "изменение", или "замена" соответствующего требования части 1, эти изменения должны быть отнесены к соответствующему тексту части 1, который после этого становится частью настоящего стандарта. При отсутствии необходимости внесения изменений в требования части 1 указывается "Применяется соответствующий раздел части 1".
Подпункты, таблицы и рисунки, являющиеся дополнением к части 1, нумеруются, начиная со 101.
1. Область применения
Применяют соответствующий раздел части 1 со следующим дополнением:
Настоящий стандарт распространяется на системы шинопроводов, предназначенные для установки на полу и под полом, и на сервисные блоки, устанавливаемые на полу, под полом и заподлицо с полом.
Примечание 1. Типы и примеры применения приведены на рисунках АА.1a, АА.1b и АА.2.
Примечание 2. Настоящий стандарт не распространяется на системы шинопроводов, предназначенные для установки заподлицо с полом, за исключением устанавливаемых заподлицо с полом сервисных блоков.
2. Нормативные ссылки
Применяют соответствующий раздел части 1.
3. Термины и определения
Применяют соответствующий раздел части 1 со следующим дополнением:
3.101. Система шинопровода, устанавливаемая под полом (under floor PT system): система шинопровода, компоненты которой, за исключением сервисных блоков, устанавливаемых заподлицо с полом, предназначены для установки под чистовым полом и при условиях нормальной эксплуатации не подвергаются нагрузке от движущегося транспорта.
Примечание. Примеры показаны на рисунках АА.1a и АА.1b.
3.102. Напольная система шинопровода (on floor PT system): система шинопровода, компоненты которой устанавливаются на поверхности пола.
Примечание. Пример показан на рисунке АА.2.
3.103. Чистовой пол (finished floor): пол, который несет нагрузку от движущегося транспорта, выполненный из бетона, дерева или подобного материала, и который может иметь или не иметь покрытие из облицовочного материала, например, ковролина, плитки, краски, паркета или других подобных материалов.
3.104. Устройство для установки аппаратуры (apparatus mounting device): компонент системы, предназначенный для размещения электрической аппаратуры, например, выключателей, розеток, автоматических выключателей.
3.105. Напольный сервисный блок (floor service unit): устройство для установки аппаратуры, используемое при установке системы на полу.
3.106. Напольный сервисный блок, устанавливаемый заподлицо с полом (flush floor service unit): напольный сервисный блок, который, когда он не используется, расположен заподлицо с чистовым полом.
3.107. Подключенный сервисный блок (in-use floor service unit): напольный сервисный блок, к которому подключены кабели или шнуры внешних электроприемников.
3.108. Неподключенный сервисный блок (not in-use floor service unit): напольный сервисный блок, к которому не подключены кабели или шнуры внешних электроприемников.
3.109. Сухая обработка пола (dry-treatment of floor): процесс чистки и/или уборки, при котором пол обрабатывается без жидкостей или с очень небольшим количеством жидкости. Требуемые реагенты применяются и распыляются в количестве, не приводящем к образованию луж и впитыванию жидкости покрытием пола.
Примечание. Примерами сухой обработки пола являются: подметание веником или коверной щеткой, чистка пылесосом или щеткой, чистка сухим чистящим порошком, обработка сухим шампунем для ковров или обработка влажными древесными опилками или тканью, пропитанной жидким химическим реагентом.
3.110. Влажная обработка пола (wet-treatment of floor): процесс чистки и/или уборки, при котором пол обрабатывается жидкими реагентами и при котором не исключено образование луж или впитывание жидкости покрытием пола на короткий период времени.
Примечание. Примерами влажной обработки пола являются: влажная чистка, ручная или механическая уборка.
4. Общие требования
Применяют соответствующий раздел части 1.
5. Общие требования к испытаниям
Применяют соответствующий раздел части 1.
6. Номинальные параметры
Применяют соответствующий раздел части 1.
7. Классификация
Применяют соответствующий раздел части 1, за исключением следующего:
Замена:
7.1. В соответствии со стойкостью к ударной нагрузке при монтаже и при эксплуатации:
- система шинопровода для ударной нагрузки 5 Дж;
- система шинопровода для ударной нагрузки 20 Дж.
Дополнить следующими подпунктами:
7.101. В соответствии с видом обработки пола
7.101.1. Сухая обработка пола
7.101.2. Влажная обработка пола для неподключенного напольного сервисного блока
7.101.3. Влажная обработка пола для подключенного напольного сервисного блока
7.102. В соответствии с предусмотренным размещением
7.102.1. Система шинопровода, устанавливаемая под полом
7.102.2. Напольная система шинопровода
7.103. В соответствии со стойкостью к нагрузке от движущегося транспорта, приложенной к небольшой площади поверхности напольного сервисного блока, установленного заподлицо с полом
7.103.1. 750 Н
7.103.2. 1000 Н
7.103.3. 1500 Н
7.103.4. 2000 Н
7.103.5. 2500 Н
7.103.6. 3000 Н
