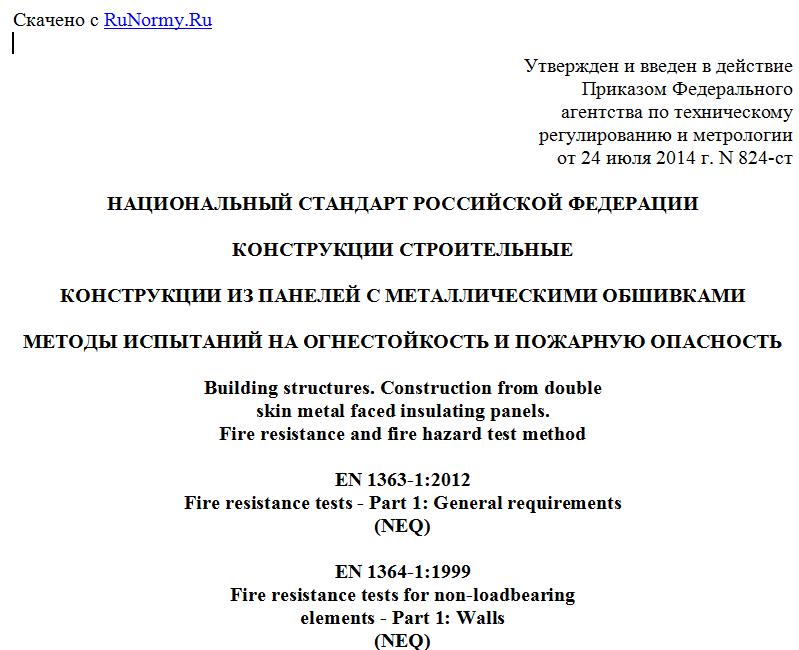

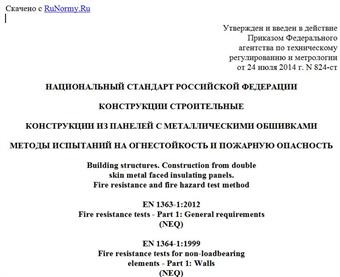

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июля 2014 г. N 824-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ
КОНСТРУКЦИИ ИЗ ПАНЕЛЕЙ С МЕТАЛЛИЧЕСКИМИ ОБШИВКАМИ
МЕТОДЫ ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ И ПОЖАРНУЮ ОПАСНОСТЬ
Building structures. Construction from double
skin metal faced insulating panels.
Fire resistance and fire hazard test method
EN 1363-1:2012
Fire resistance tests - Part 1: General requirements
(NEQ)
EN 1364-1:1999
Fire resistance tests for non-loadbearing
elements - Part 1: Walls
(NEQ)
ГОСТ Р 56076-2014
ОКС 91.140.90
13.220.01;
ОКП 48 3680
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий" (ФГБУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 июля 2014 г. N 824-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений следующих европейских региональных стандартов:
ЕН 1363-1:2012 "Испытания на огнестойкость. Общие требования" (EN 1363-1:2012 "Fire resistance tests - Part 1: General requirements", NEQ);
ЕН 1364-1:1999 "Элементы зданий, не несущие нагрузки. Испытания на огнестойкость. Часть 1. Перегородки" (EN 1364-1:1999 "Fire resistance tests for non-loadbearing elements - Part 1: Walls", NEQ), в части требований к определению огнестойкости по тепловому режиму одностороннего теплового воздействия, к критериям оценки.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает методы испытаний на огнестойкость и пожарную опасность конструкций ненесущих наружных и внутренних стен без проемов, а также покрытий и перекрытий из панелей с металлическими обшивками и теплоизоляционным материалом (далее - конструкции из панелей).
1.2. Настоящий стандарт применяется совместно с ГОСТ 30247.0, ГОСТ 30247.1, ГОСТ 30403, ГОСТ Р 53309.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.033-81 Система стандартов безопасности труда. Пожарная безопасность. Термины и определения
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 30247.0-94 Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 30247.1-94 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции
ГОСТ 30403-2012 Конструкции строительные. Метод испытания на пожарную опасность
ГОСТ Р 8.619-2006 Государственная система обеспечения единства измерений. Приборы тепловизионные измерительные. Методика поверки
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 53309-2009 Здания и фрагменты зданий. Метод натурных огневых испытаний. Общие требования
ГОСТ Р 54852-2011 Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ 12.1.033, ГОСТ 30247.0, ГОСТ 30403, ГОСТ Р 54852.
4. Испытания
4.1. Испытания на огнестойкость
4.1.1. Сущность метода
Сущность метода испытаний заключается в определении времени от начала одностороннего теплового воздействия по стандартному температурному режиму на образец конструкции из панелей (далее - образец) до наступления одного из нормируемых предельных состояний по огнестойкости в соответствии с 4.1.2.
При необходимости может быть создан другой температурный режим, учитывающий реальные условия пожара.
4.1.2. Предельные состояния
4.1.2.1. При нормировании пределов огнестойкости конструкций из панелей используют следующие предельные состояния:
- для ненесущих наружных стен - потеря целостности E;
- для ненесущих внутренних стен (перегородок) - потеря целостности E и потеря теплоизолирующей способности I;
- для покрытий - потеря несущей способности R и потеря целостности E;
- для перекрытий - потеря несущей способности R, потеря целостности E и теплоизолирующей способности I.
4.1.2.2. Потеря несущей способности R характеризуется обрушением конструкции или возникновением предельных деформаций.
4.1.2.3. Потеря целостности характеризуется:
а) появлением устойчивого пламени с необогреваемой стороны образца длительностью не менее 10 с;
б) воспламенением или возникновением тления со свечением ватного тампона в результате воздействия горячих газов, проникающих через сквозные щели, отверстия и т.п.;
в) образованием в конструкции образца сквозных отверстий (щелей) размерами, позволяющими щупу диаметром (6,0 +/- 2) мм проникать и перемещаться вдоль отверстия (щели) на расстояние не менее 150 мм, а щупу диаметром (25,0 +/- 2) мм иметь беспрепятственный доступ в сквозные отверстия. Длина щупов должна быть в соответствии с рисунком А.1 Приложения А не менее 500 мм.
4.1.2.4. Потеря теплоизолирующей способности I характеризуется повышением температуры на необогреваемой поверхности образца в среднем более чем на 140 °C или в любой контролируемой точке этой поверхности более чем на 180 °C в сравнении с температурой конструкции до испытания или более 220 °C независимо от температуры конструкции до испытания.
4.1.3. Стендовое оборудование и измерительная аппаратура
4.1.3.1. Для проведения испытаний на огнестойкость используются:
- испытательная установка (печь) с системой подачи и сжигания топлива - по ГОСТ 30247.0;
- система дымовых каналов с регулирующим устройством, обеспечивающая избыточное давление в огневой камере печи;
- монтажное приспособление для установки испытываемого образца на печи, обеспечивающее соблюдение условий его крепления;
- система измерения и регистрации температуры и давления.
4.1.3.2. Конструкция печи должна обеспечивать возможность теплового воздействия на конструкцию из панелей с одной стороны.
4.1.3.3. Монтажное приспособление (часть ограждающей конструкции), в которое установлена конструкция из панелей, должно иметь предел огнестойкости выше, чем у испытываемого образца.
4.1.3.4. Калибровка печи проводится по ГОСТ 30247.0.
4.1.3.5. Стендовое оборудование и средства измерения параметров должны быть метрологически аттестованы и поверены в установленном порядке.
4.1.4. Температурный режим и давление в печи
4.1.4.1. Температурный режим в печи при испытании на огнестойкость должен соответствовать требованиям ГОСТ 30247.0.
4.1.4.2. Давление в печи при испытании на огнестойкость должно соответствовать требованиям ГОСТ 30247.1.
4.1.5. Образцы для испытаний
4.1.5.1. Размеры образцов для испытаний - по ГОСТ 30247.1 с учетом ГОСТ 30247.0.
4.1.5.2. Для испытаний на огнестойкость конструкции из панелей одного типа должно быть изготовлено два одинаковых образца.
4.1.5.3. Образцы для испытаний должны быть изготовлены, укомплектованы и собраны в соответствии с технической документацией.
4.1.5.4. Комплект поставки образца должен включать:
- чертежи (эскизы) с указанием размеров деталей, конструкции стыков, расположения теплоизоляционных материалов, уплотнений и т.п.;
- спецификацию используемых в конструкции материалов с указанием соответствующей нормативно-технической документации (ГОСТ, ТУ, инструкции и др.);
- описание конструкции, включающее наименование, тип (марку), назначение изделия, нормативную нагрузку (при необходимости), характеристики теплоизоляции, обшивки и др.;
- техническую документацию, подтверждающую показатели пожарной опасности материалов, а также другие показатели (санитарно-эпидемиологические и др.);
- инструкцию по монтажу.
