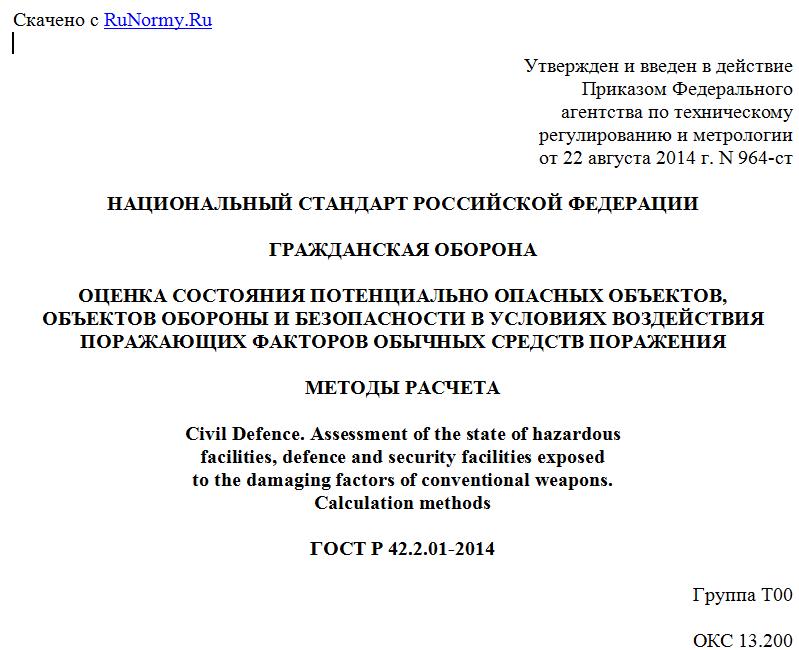

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 964-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГРАЖДАНСКАЯ ОБОРОНА
ОЦЕНКА СОСТОЯНИЯ ПОТЕНЦИАЛЬНО ОПАСНЫХ ОБЪЕКТОВ,
ОБЪЕКТОВ ОБОРОНЫ И БЕЗОПАСНОСТИ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ
ПОРАЖАЮЩИХ ФАКТОРОВ ОБЫЧНЫХ СРЕДСТВ ПОРАЖЕНИЯ
МЕТОДЫ РАСЧЕТА
Civil Defence. Assessment of the state of hazardous
facilities, defence and security facilities exposed
to the damaging factors of conventional weapons.
Calculation methods
ГОСТ Р 42.2.01-2014
Группа Т00
ОКС 13.200
Дата введения
1 июня 2015 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Айриск" (ООО "Айриск") и Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт по проблемам гражданской обороны и чрезвычайных ситуаций МЧС России" (Федеральный центр науки и высоких технологий) (ФГБУ ВНИИ ГОЧС (ФЦ))
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 71 "Гражданская оборона, предупреждение и ликвидация чрезвычайных ситуаций"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от "22" августа 2014 г. N 964-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
1.1 Настоящий стандарт предназначен для применения при оценке состояния потенциально опасных объектов, объектов обороны и безопасности как при угрозе воздействия, так и после воздействия поражающих факторов обычных средств поражения.
1.2 Положения настоящего стандарта предназначены для использования:
федеральными органами исполнительной власти и их территориальными органами, органами исполнительной власти субъектов Российской Федерации, органами местного самоуправления и организациями, осуществляющими планирование и выполнение мероприятий в целях решения задач гражданской обороны;
проектными организациями, осуществляющими в соответствии с ГОСТ Р 55201-2012 разработку перечня мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера при проектировании объектов использования атомной энергии (в том числе ядерных установок, пунктов хранения ядерных материалов и радиоактивных веществ, пунктов хранения радиоактивных отходов), опасных производственных объектов, определяемых в соответствии с законодательством Российской Федерации, особо опасных, технически сложных, уникальных объектов, объектов обороны и безопасности (далее - объекты).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния
ГОСТ Р 42.0.02-2001 Гражданская оборона. Термины и определения основных понятий
ГОСТ Р 55201-2012 Безопасность в чрезвычайных ситуациях. Порядок разработки перечня мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера при проектировании объектов капитального строительства
ОК (МК (ИСО/ИНФКО МКС) 001-96) 001 Общероссийский классификатор стандартов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 42.0.02-2001 и по [1] - [7], а также следующие термины с соответствующими определениями:
3.1
потенциально опасные объекты: Совокупность зданий, строений, сооружений, машин, оборудования и технических средств, расположенных на определяемых в соответствии с законодательством Российской Федерации объектах использования атомной энергии (в том числе ядерных установках, пунктах хранения ядерных материалов, радиоактивных веществ и радиоактивных отходов), опасных производственных, особо опасных, технически сложных, уникальных объектах и гидротехнических сооружениях, аварии на которых могут привести к чрезвычайным ситуациям. [ГОСТ Р 55201-2012, статья 3.26]
3.2 обычные средства поражения: Виды оружия, не относящиеся к оружию массового поражения, оснащенные боеприпасами, снаряженными бризантными взрывчатыми или горючими веществами.
3.3 поражающие факторы обычных средств поражения: Физические и химические процессы и явления, возникающие при действии обычных средств поражения и определяющие их поражающее воздействие на различные объекты. К поражающим факторам обычных средств поражения относятся: ударное воздействие боеприпаса на преграду за счет его кинетической энергии; взрывная волна, возникающая в защитной толще сооружения или в грунте (волна сжатия); воздушная ударная волна взрыва и токсическое действие продуктов взрыва.
3.4 устойчивость функционирования объекта: Способность объекта производить продукцию установленного объема и номенклатуры или выполнять свои функциональные задачи в условиях реализации опасностей, возникающих при ведении военных действий или вследствие этих действий, а также при чрезвычайных ситуациях природного и техногенного характера.
3.5 составные части объекта: Здания и сооружения, в которых размещаются производственные цеха и технологическое оборудование; сооружения энергетического хозяйства, системы энергоснабжения; инженерные и топливные коммуникации; отдельно стоящие технологические установки; сети внутреннего транспорта; системы связи и управления; складское хозяйство; здания и сооружения административного, бытового и хозяйственного назначения, объединенные общим функциональным назначением объекта по технологическому или территориально-административному принципу.
3.6 степень повреждения составных частей объекта: Доля снижения первоначальных технико-эксплуатационных качеств (прочности, устойчивости, надежности и т.д.) составных частей объекта и/или его конструктивных элементов в результате воздействия поражающих факторов обычных средств поражения, выражаемая в процентах.
4 Прогнозирование состояния составных частей объекта при возможном воздействии поражающих факторов обычных средств поражения
4.1 Состояние составных частей объекта при воздействии на них обычных средств поражения определяется исходя из возможных параметров воздействующей на них воздушной ударной волны.
4.2 Прогнозирование состояния составных частей объекта при воздействии обычных средств поражения выполняется в следующей последовательности:
4.2.1 Выбираются (определяются) критические элементы объекта - составные части объекта, непосредственно по которым, с большей вероятностью могут быть нанесены удары обычными средствами поражения.
При выборе критических элементов объекта приоритет следует отдавать:
а) участкам (цехам), являющимся наиболее важными для производства основного вида продукции;
б) местам хранения или использования на объекте опасных веществ и материалов;
в) системам, элементам и коммуникациям объекта, необходимость физической защиты которых выявлена в процессе анализа их уязвимости.
Из числа критических элементов, в зависимости от численности наибольшей работающей смены объекта, в соответствии с условиями (4.1), выбираются 3, 6 или 12 важных критических элементов объекта (nвкэ), поражение которых может привести к самым неблагоприятным последствиям и восстановление которых является наиболее дорогостоящим и продолжительным по времени
(4.1)
где NНРС - численность наибольшей работающей смены объекта, чел.
Количество важных критических элементов объекта принимается равным количеству типовых единичных боеприпасов (далее - боеприпасы), которые могут быть применены по объекту, поэтому в качестве центров прогнозируемых взрывов боеприпасов следует принимать геометрические центры выбранных важных критических элементов
4.2.2 От центра каждого прогнозируемого взрыва боеприпаса измеряются расстояния до центров соседних составных частей объекта (цехов, зданий и сооружений, установок). Если вблизи составной части объекта находится более одного центра прогнозируемого взрыва, то измеряется расстояние до ближайшего из них.
4.2.3 Исходя из расстояния от центра прогнозируемого взрыва до составной части объекта по таблице 4.1 определяется возможное избыточное давление во фронте воздушной ударной волны, , кПа, воздействующее на составную часть объекта.
Таблица 4.1
Значения избыточного давления во фронте воздушной
ударной волны (кПа) на различных расстояниях
от центра взрыва для боеприпаса (м)
Расстояние от центра взрыва боеприпаса, м Значение избыточного давления во фронте воздушной ударной волны, кПа
10 1400
