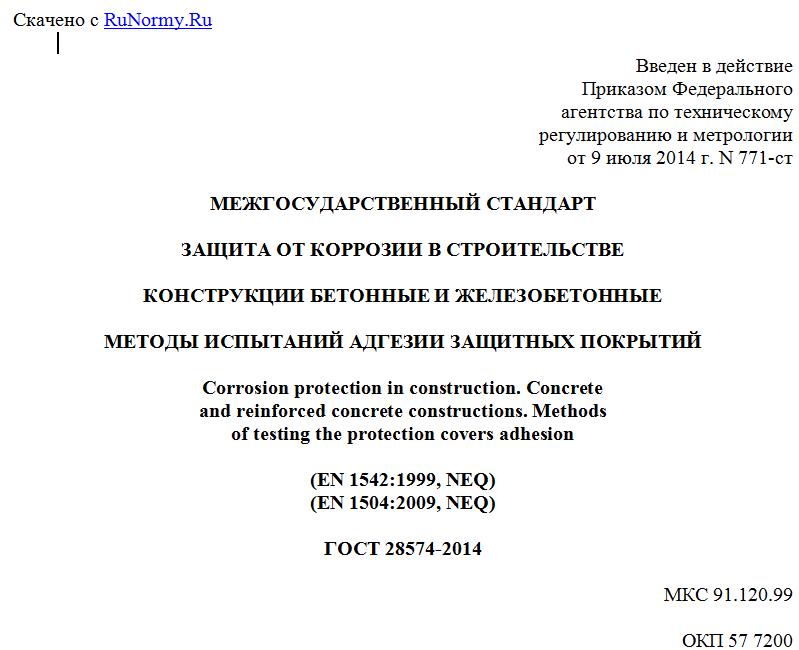

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июля 2014 г. N 771-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАЩИТА ОТ КОРРОЗИИ В СТРОИТЕЛЬСТВЕ
КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ
МЕТОДЫ ИСПЫТАНИЙ АДГЕЗИИ ЗАЩИТНЫХ ПОКРЫТИЙ
Corrosion protection in construction. Concrete
and reinforced concrete constructions. Methods
of testing the protection covers adhesion
(EN 1542:1999, NEQ)
(EN 1504:2009, NEQ)
ГОСТ 28574-2014
МКС 91.120.99
ОКП 57 7200
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан НИИЖБ им. А.А. Гвоздева ОАО "НИЦ "Строительство".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 9 июля 2014 г. N 771-ст межгосударственный стандарт ГОСТ 28574-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт соответствует следующим европейским и региональным стандартам:
EN 1542:1999 Products and systems for the protection and repair of concrete structures - Test methods - Measurement of bond strength by pull-off (Материалы и системы для защиты и ремонта бетонных конструкций. Методы испытаний. Измерение сопротивления отрыву);
EN 1504:2009 Products and systems for the protection and repair of concrete structures (Материалы и системы для защиты и ремонта железобетонных конструкций).
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ).
6. Взамен ГОСТ 28574-90.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на бетонные и железобетонные конструкции, в том числе эксплуатируемые в агрессивной среде, и устанавливает методы испытаний адгезии защитных лакокрасочных, мастичных и оклеечных покрытий на поверхности бетонных и железобетонных конструкций.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 11042-90 Молотки стальные строительные. Технические условия
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия.
ГОСТ 31383-2008 Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины в соответствии с СТ СЭВ 4419 [1], а также следующие термины с соответствующими определениями:
3.1. Адгезия (прочность сцепления): совокупность сил, связывающих покрытие с окрашиваемой поверхностью.
3.2. Защитные покрытия: покрытия, создаваемые на поверхности бетона для защиты от коррозии.
3.3. Система защитного покрытия: многослойное покрытие, в котором каждый слой выполняет определенную функцию.
3.4. Покрытие защитное лакокрасочное: покрытие на поверхности строительного изделия или конструкции из лакокрасочного материала, состоящее из одного или нескольких слоев, адгезионно связанных с защищаемой поверхностью.
3.5. Покрытие защитное пленочное: защитное покрытие из пленочных листовых или рулонных материалов.
4. Общие положения
Настоящий стандарт устанавливает следующие методы испытаний адгезии покрытий к защищаемой бетонной поверхности:
- метод количественного определения адгезии лакокрасочных покрытий по силе отрыва для лабораторных и производственных испытаний;
- метод качественного определения адгезии лакокрасочных покрытий по решетчатым надрезам для производственных испытаний;
- метод количественного определения адгезии наклеиваемых пленочных покрытий по силе отклеивания для лабораторных испытаний;
- метод качественной оценки непрерывности адгезии толстослойных лакокрасочных и облицовочных покрытий посредством постукивания для производственных испытаний.
5. Метод количественного определения адгезии
лакокрасочных покрытий по силе отрыва для лабораторных
и производственных испытаний
5.1. Сущность метода
Метод состоит в измерении силы, необходимой для отрыва покрытия от защищаемой бетонной поверхности, в направлении, перпендикулярном плоскости покрытия, с помощью приклеенного металлического диска (грибка) и адгезиметра в соответствии с ГОСТ 31383.
5.2. Испытания на лабораторных образцах
5.2.1. Образец для испытаний состоит из бетонной подложки, защитного покрытия и приклеенного к нему отрывного элемента (диск, грибок).
5.2.2. Для проведения испытаний изготавливают образцы-кубы размерами 100 x 100 x 100 мм или 70 x 70 x 70 мм из бетонной смеси. Допускается применение подложки в виде плиты размерами 100 x 100 мм и толщиной не менее 50 мм.
5.2.3. Состав бетонной смеси и условия твердения назначают в зависимости от целей эксперимента. Материал подложки и требования к поверхности нанесения должны быть указаны в нормативных документах на конкретный вид лакокрасочного покрытия.
5.2.4. Для получения сопоставимых результатов при определении адгезии различных вариантов лакокрасочных покрытий в качестве подложки рекомендуется использовать бетон класса по прочности на сжатие В30 в соответствии с ГОСТ 26633.
5.2.5. Формование бетонных образцов проводят по ГОСТ 10180.
5.2.6. Бетонную смесь в формах уплотняют на лабораторном вибрационном столе в течение 30 с, после чего наружную поверхность образцов выравнивают металлическим шпателем.
5.2.7. В течение 28 сут бетонные образцы твердеют при температуре (20 +/- 5) °C и относительной влажности воздуха (65 +/- 5)%. Условия последующего хранения образцов до момента нанесения покрытия не должны отрицательно влиять на исходные свойства бетона.
5.2.8. Перед нанесением защитных покрытий поверхность бетонных образцов должна быть ровной, очищена от цементного молока, обеспылена и соответствовать категории А3 по ГОСТ 13015. Содержание влаги в поверхностном слое бетона и температурные условия в процессе нанесения и твердения покрытия предопределяются требованиями нормативных документов на покрытие.
5.2.9. Поверхность металлических дисков (грибков), предназначенных для наклеивания, должна быть ровной и очищенной от ржавчины, термических окислов, масел и др.
5.2.10. На поверхность бетонных образцов наносят лакокрасочное покрытие. Вид покрытия и грунтовки, число слоев, толщина, технология нанесения, время и условия твердения определяют согласно техническим требованиям для применяемых лакокрасочных материалов и проектного решения.
5.2.11. Образцы с нанесенными покрытиями, подготовленные в соответствии с 5.2.10, выдерживают в помещении с температурой воздуха (20 +/- 5) °C и относительной влажностью (65 +/- 5)% в течение срока, предусмотренного техническими условиями.
