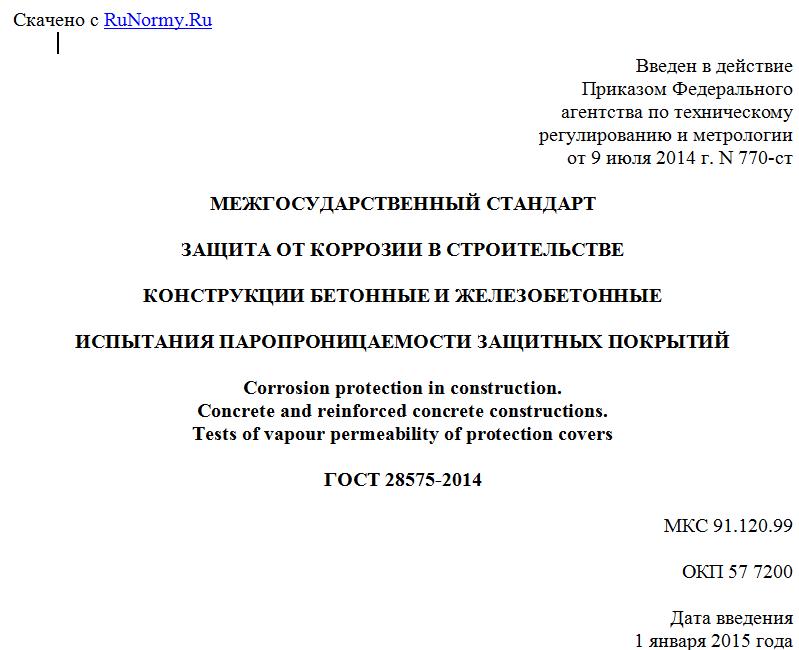

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июля 2014 г. N 770-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАЩИТА ОТ КОРРОЗИИ В СТРОИТЕЛЬСТВЕ
КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ
ИСПЫТАНИЯ ПАРОПРОНИЦАЕМОСТИ ЗАЩИТНЫХ ПОКРЫТИЙ
Corrosion protection in construction.
Concrete and reinforced concrete constructions.
Tests of vapour permeability of protection covers
ГОСТ 28575-2014
МКС 91.120.99
ОКП 57 7200
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона им. А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева) ОАО "Научно-исследовательский центр "Строительство" (ОАО "НИЦ "Строительство").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 9 июля 2014 г. N 770-ст межгосударственный стандарт ГОСТ 28575-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 28575-90.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на бетонные и железобетонные конструкции и устанавливает методы определения паропроницаемости лакокрасочных, мастичных и оклеечных покрытий, нанесенных на бетонные или железобетонные конструкции, при воздействии паров воды.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 450-77 Кальций хлористый технический. Технические условия
ГОСТ 3956-76 Силикагель технический. Технические условия
ГОСТ 8736-93 Песок для строительных работ. Технические условия
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия
ГОСТ 30459-2008 Добавки для бетонов и строительных растворов. Определение и оценка эффективности
ГОСТ 31108-2003 Цементы общестроительные. Технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Защитные покрытия: покрытия, создаваемые на поверхности бетона для защиты от коррозии.
3.2. Паропроницаемость защитного покрытия: способность пропускать или задерживать пары воды при наличии разности парциального давления водяного пара при одинаковом атмосферном давлении на обеих сторонах образца бетона с защитным покрытием, характеризуемая паропроницаемостью или сопротивлением паропроницанию при воздействии водяного пара.
3.3. Парциальное давление: давление газа (пара) в смеси, которое он оказывал бы при данной температуре, если бы он один занимал объем смеси.
4. Общие положения
4.1. Настоящий стандарт устанавливает следующие методы определения: сухой метод определения паропроницаемости защитных покрытий и мокрый метод определения паропроницаемости защитных покрытий.
4.2. Сухой метод определения паропроницаемости защитных покрытий заключается в определении количества водяного пара, которое проходит через образец с защитным покрытием и без защитного покрытия, путем измерения массы влагопоглощающего вещества и последующего вычисления паропроницаемости. В спорных вопросах при определении паропроницаемости этот метод испытания является арбитражным.
4.3. Мокрый метод определения паропроницаемости защитных покрытий заключается в определении количества водяного пара, которое проходит через образец с защитным покрытием и без защитного покрытия, путем измерения массы испарившейся воды и последующего вычисления паропроницаемости.
Размеры образцов для испытания выбирают в зависимости от способа их изготовления и максимального размера зерен заполнителей по таблице 1.
Таблица 1
Размеры образцов
Способ изготовления образцов Размер зерен заполнителя, мм Размеры образцов, мм
Диаметр Толщина
Изготовленные в лаборатории из мелкозернистого бетона До 5 20 +/- 1,0
Изготовленные в лаборатории из бетона рабочего состава До 20 30 +/- 1,5
Вырезанные из строительных конструкций - 30 +/- 1,5
5. Сухой метод определения паропроницаемости
5.1. Средства испытания и вспомогательные устройства
Для испытаний применяют:
1) стеклянные или металлические сосуды (рисунок 1, таблица 2);
2) круглые шаблоны диаметром d2;
3) климатическую камеру с поддержанием постоянной температуры (20 +/- 2) °C и влажности 40% - 98%;
4) резиновые кольца согласно диаметрам, приведенным в таблице 2, и толщиной 1 - 2 мм;
5) штангенциркуль;
6) весы погрешностью взвешивания +/- 0,001 г;
7) металлические и волосяные щетки;
8) влагопоглощающее вещество - гранулированный хлористый кальций по ГОСТ 450 (обезвоженный) или силикагель по ГОСТ 3956 (обезвоженный);
9) клей на основе эпоксидной смолы;
10) герметизирующую пасту, состав которой выбирается предпочтительно из следующих вариантов:
- макрокристаллический воск - 60% и кристаллический чистый твердый парафин - 40%;
- макрокристаллический воск - 90% и пластификатор - 10%;
- твердый парафин с температурой плавления от 50 °C до 52 °C - 80% и клейкий полиизобутилен - 20%;
- пчелиный воск или парафин - 60% и канифоль - 40%.
1 - влагопоглощающее вещество (обезвоженный гранулированный
хлористый кальций или обезвоженный силикагель); 2 - образец;
3 - резиновое кольцо; 4 - герметизирующая паста;
5 - испытуемое покрытие; 6 - сосуд
Рисунок 1. Устройство для определения паропроницаемости
защитных покрытий сухим методом
Для просмотра документа целиком скачайте его >>>
