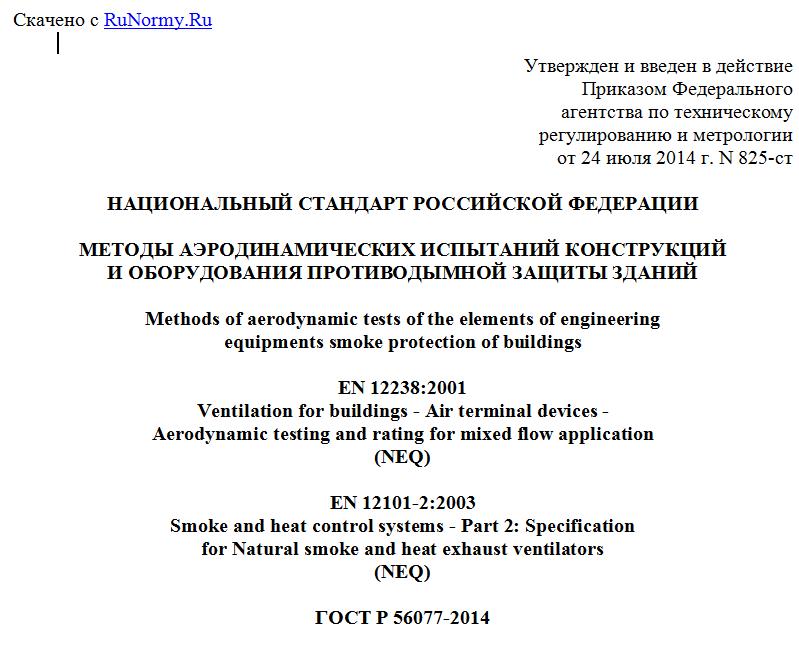

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июля 2014 г. N 825-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕТОДЫ АЭРОДИНАМИЧЕСКИХ ИСПЫТАНИЙ КОНСТРУКЦИЙ
И ОБОРУДОВАНИЯ ПРОТИВОДЫМНОЙ ЗАЩИТЫ ЗДАНИЙ
Methods of aerodynamic tests of the elements of engineering
equipments smoke protection of buildings
EN 12238:2001
Ventilation for buildings - Air terminal devices -
Aerodynamic testing and rating for mixed flow application
(NEQ)
EN 12101-2:2003
Smoke and heat control systems - Part 2: Specification
for Natural smoke and heat exhaust ventilators
(NEQ)
ГОСТ Р 56077-2014
ОКС 13.220.01
Дата введения
1 марта 2015 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" МЧС России (ФГБУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 июля 2014 г. N 825-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений следующих европейских региональных стандартов:
ЕН 12238:2001 "Вентиляция зданий. Воздухоприемное устройство (в вытяжном отверстии). Аэродинамические испытания и определение характеристик смешанного потока" (EN 12238:2001 "Ventilation for buildings - Air terminal devices - Aerodynamic testing and rating for mixed flow application", NEQ);
ЕН 12101-2:2003 "Системы контроля над дымом и теплом. Часть 2. Вытяжные вентиляторы для удаления природного дыма и тепла. Технические условия" (EN 12101-2:2003 "Smoke and heat control systems - Part 2: Specification for Natural smoke and heat exhaust ventilators", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает требования к методам аэродинамических испытаний следующих конструкций и оборудования противодымной защиты зданий:
- дымовых люков систем вытяжной противодымной вентиляции с естественным побуждением тяги (далее - дымовых люков);
- дверей противопожарных, дверей противопожарных в дымогазонепроницаемом исполнении, дверей шахт лифтов, дверей с ненормируемым пределом огнестойкости (далее - дверей различного функционального назначения);
- нормально закрытых и нормально открытых противопожарных клапанов вентиляционных систем (далее - противопожарных клапанов).
1.2. Цель испытаний по данному стандарту состоит в экспериментальном определении коэффициентов расхода дымовых люков и противопожарных клапанов и удельного сопротивления воздухопроницанию противопожарных клапанов и дверей различного функционального назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.018-79 Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
3.1. Расход воздуха: физическая величина, равная пределу отношения приращения массы или объема воздуха, проходящего в трубопроводе через сечение, перпендикулярное направлению скорости потока, к интервалу времени, за который это приращение произошло, при неограниченном уменьшении интервала времени.
3.2. Расходомерное устройство: измерительный прибор или совокупность приборов, предназначенных для измерения расхода газа.
3.3. Коэффициент расхода: отношение действительного расхода к расходу, равному произведению площади наименьшего сечения на скоростной эквивалент перепада давления.
3.4. Прямой участок трубопровода: участок трубопровода, ось которого прямолинейна, а площадь и форма поперечного сечения постоянны, что обеспечивает стабилизацию профиля скоростей потока.
3.5. Измерительный участок трубопровода: отрезок трубопровода между двумя измерительными сечениями.
4. Обозначения и сокращения
4.1. КПД - комбинированный приемник давления.
4.2. Dг - гидравлический диаметр.
4.3. ТЭП - термоэлектрический преобразователь.
5. Сущность методов и режимы испытаний
5.1. Экспериментальное определение коэффициента расхода испытываемого образца осуществляется посредством принудительного перемещения регулируемого воздушного потока через конструкцию образца с одновременной фиксацией величин действительного расхода воздуха в проходном сечении этого образца.
5.2. Экспериментальное определение удельного сопротивления воздухопроницанию испытываемого образца путем создания заданного перепада давления на конструкции образца в его закрытом положении и одновременной фиксации величины действительного расхода воздуха, фильтрующегося через неплотности испытываемой конструкции.
5.3. В зависимости от конструктивного исполнения и функционального назначения испытываемых конструкций по методу, установленному в 5.2, образец последовательно подлежит установке на стенд одной, затем другой стороной.
5.4. С учетом отличительных признаков конструкций дымовых люков, противопожарных клапанов и дверей различного функционального назначения, условия и режимы их испытаний по данному стандарту могут быть частично изменены и (или) дополнены в соответствии с техническими данными и характеристиками, регламентированными разработчиком (изготовителем).
6. Стендовое оборудование и измерительная аппаратура
6.1. Стенд для проведения аэродинамических испытаний конструкций и оборудования систем противодымной вентиляции зданий состоит (в соответствии с рисунком А.1 Приложения А) из измерительной пневмокамеры 7 с габаритными размерами не менее 5000 x 4000 x 2500 мм.
В верхней части пневмокамеры имеется технологическое отверстие 19 сечением не менее 1500 x 1500 мм, предназначенное для установки конструкций дымовых люков. Контроль за процессом испытаний во внутренней полости пневмокамеры осуществляется через смотровое окно 15. На боковой стороне пневмокамеры имеется технологический проем, сечением не менее 1500 x 2200 мм, с закрепленным монтажным узлом, предназначенным для установки образцов с вертикальной ориентацией 9.
6.2. Подача воздуха в пневмокамеру при определении коэффициента расхода по 5.1 производится с помощью нагнетательного вентиляционного узла, состоящего из осевого вентилятора 1, который с помощью мягкой вставки соединен с мерным участком воздуховода 4, содержащим, при необходимости, выравнивающее устройство 3. Регулирование скорости воздушного потока производится с помощью преобразователя частоты вентилятора 1, установленного в цепи электроснабжения, а также заслонкой/ами воздушного клапана 6. Мерный участок 13 подлежит отключению посредством закрытия заслонки/ок воздушного клапана 14. Не задействованный при испытаниях монтажный проем 9 или 19 подлежит перекрытию соответствующей заслонкой 16 или 17.
Для стабилизации потока в нижней части измерительной камеры установлено выравнивающее воздухораспределительное устройство 8.
Имитация ветрового напора осуществляется с помощью вентиляционной установки 18, смонтированной на внешней поверхности пневмокамеры, состоящей из осевого вентилятора низкого давления и диффузора с выравнивающим устройством, обеспечивающим подачу наружного воздуха в плоскости, параллельной плоскости монтажного проема 19, с равномерно распределенной скоростью по всей ширине монтажного проема. Регулирование скорости воздушного потока осуществляется с помощью преобразователя частоты вентилятора, установленного в цепи электроснабжения.
6.3. Подача воздуха в пневмокамеру при определении удельного сопротивления воздухопроницанию по 5.2 осуществляется с помощью вентиляционного узла, состоящего из осевого вентилятора 10, выравнивающего устройства 11 и мерного участка воздуховода 13.
Регулирование скорости воздушного потока осуществляется с помощью преобразователя частоты вентилятора 10, установленного в цепи электроснабжения, а также заслонки/ок воздушного клапана 14.
Мерный участок 4 подлежит отключению посредством закрытия заслонки/ок воздушного клапана 6. Не задействованный при испытаниях монтажный проем 9 или 19 подлежит перекрытию соответствующей заслонкой 16 или 17.
6.4. Минимальное значение расхода воздушного потока, создаваемого вентиляционной установкой при проведении испытаний по 5.1, должно быть не более 5000 м3/ч, максимальное - не менее 40000 м3/ч.
6.5. Минимальное значение расхода воздушного потока, создаваемого вентиляционной установкой при проведении испытаний по 5.2, должно быть не более 100 м3/ч, максимальное - не менее 2500 м3/ч.
6.6. Минимальное значение перепада давления на испытываемых образцах противопожарных клапанов и дверей различного функционального назначения по
