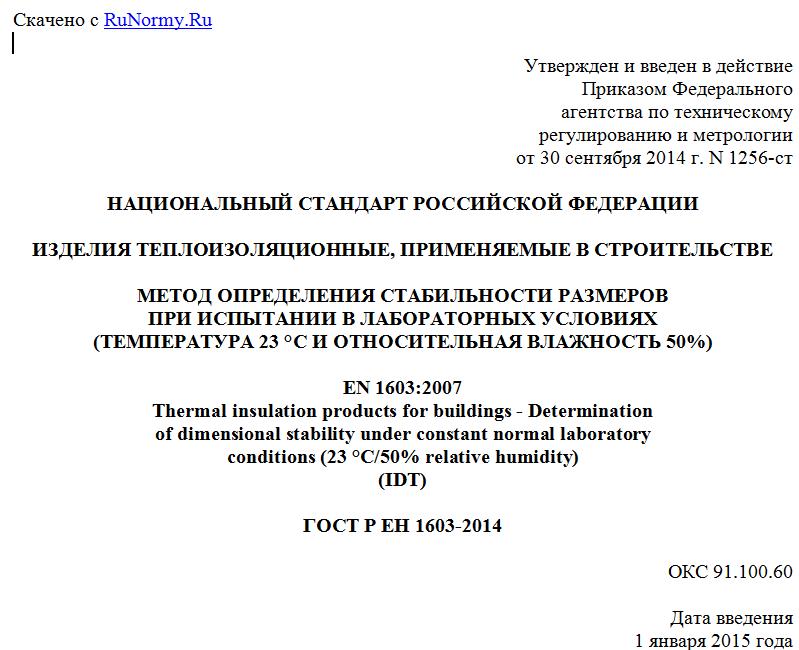

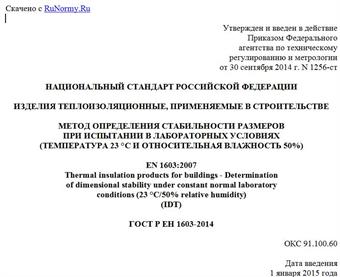

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2014 г. N 1256-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ
МЕТОД ОПРЕДЕЛЕНИЯ СТАБИЛЬНОСТИ РАЗМЕРОВ
ПРИ ИСПЫТАНИИ В ЛАБОРАТОРНЫХ УСЛОВИЯХ
(ТЕМПЕРАТУРА 23 °C И ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ 50%)
EN 1603:2007
Thermal insulation products for buildings - Determination
of dimensional stability under constant normal laboratory
conditions (23 °C/50% relative humidity)
(IDT)
ГОСТ Р ЕН 1603-2014
ОКС 91.100.60
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Некоммерческой организацией "Ассоциация производителей и поставщиков пенополистирола" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2014 г. N 1256-ст
4 Настоящий стандарт идентичен европейскому региональному стандарту ЕН 1603:2007 "Теплоизоляционные изделия, применяемые в строительстве. Определение стабильности размеров при постоянных нормальных лабораторных условиях (23 °C/50%)" [EN 1603:2007 "Thermal insulation products for buildings - Determination of dimensional stability under constant normal laboratory conditions (23 °C/50% relative humidity)"].
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
В настоящем стандарте учтены изменения к указанному европейскому региональному стандарту, одобренные Европейским комитетом по стандартизации и вступившие в силу в сентябре 2006 г.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейских региональных стандартов соответствующие им национальный стандарт Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной сети общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения стабильности размеров при температуре 23 °C и относительной влажности воздуха 50% и продолжительности их воздействия.
Метод, приведенный в настоящем стандарте, применяют, если заключенные контракты или другие согласованные условия предусматривают применение изделий с характеристиками, гармонизированными с требованиями европейских региональных стандартов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ЕН 822:1994 Теплоизоляционные изделия, применяемые в строительстве. Определение длины и ширины (EN 822:1994, Thermal insulating products for building applications - Determination of length and width)
ЕН 825:1994 Теплоизоляционные изделия, применяемые в строительстве. Определение отклонения от плоскостности (EN 825:1994, Thermal insulating products for building applications - Determination of flatness)
ИСО 5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений [ISO 5725-2:1994, Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method]
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 длина (length) l: Линейный размер, параллельный большему линейному размеру лицевой грани изделия.
3.2 ширина (width) b: Линейный размер, измеряемый перпендикулярно длине.
3.3 отклонение от плоскостности (deviation from flatness) S: Максимальное расстояние между испытуемым образцом, находящимся на ровном основании выпуклой поверхностью вверх, и данным основанием.
3.4 нормальные лабораторные условия (normal laboratory conditions): Температура (23 +/- 2) °C и относительная влажность воздуха (50 +/- 5)%.
4. Сущность метода
Измеряют длину, ширину и отклонение от плоскостности испытуемых образцов через разные интервалы времени до достижения стабильности размеров, выдерживая образцы в нормальных лабораторных условиях.
Стабильность размеров определяют с применением одного или нескольких из перечисленных ниже методов:
- метод A - определение размеров отгружаемых изделий;
- метод B - определение размеров испытуемых образцов размерами, меньшими, чем размеры отгружаемых изделий;
- метод C - определение отклонения от плоскостности отгружаемых изделий.
5. Средства испытаний
Метод A - измерительное оборудование в соответствии с EN 822.
Метод B - рама, закрепленная на ровной базовой поверхности, с индикатором часового типа погрешностью измерения не более 0,01 мм или другими средствами измерений (оптические, электрические и т.п.) погрешностью измерения не более 0,10 мм/м (см. рисунки 1 и 2).
1 - ровная базовая поверхность; 2 - металлическая пластина;
3 - индикатор часового типа; 4 - металлический круглый
стержень; 5 - рама
Рисунок 1 - Схема измерительного оборудования для метода B1
1 - оптическое или электрическое измерительное
оборудование; 2 - шкала измерения; 3 - металлическая метка
Рисунок 2 - Схема измерительного оборудования для метода B2
Метод B1 - металлические круглые пластины диаметром не менее 20 мм (см. рисунок 1); диаметр следует выбирать так, чтобы давление, оказываемое индикатором часового типа, составляло менее 2 кПа.
Метод B2 - металлические метки (см. рисунок 2).
Метод C - измерительное оборудование в соответствии с EN 825.
Примечание - Допускается применять любое испытательное оборудование, которое позволяет получить результат с требуемой точностью.
6. Образцы для испытаний
6.1 Размеры образцов
Толщина образцов должна быть равна толщине изделия, из которого вырезаны образцы.
Метод A - размеры образцов соответствуют размерам отгружаемого изделия.
Метод B1 - размеры образцов 500 x 500 мм или менее, если размеры отгружаемых изделий более 500 x 500 мм. В любом случае размеры образцов должны быть более 250 x 250 мм.
Метод B2 - размеры образцов 250 x 250 мм.
Метод C - размеры образцов соответствуют размерам отгружаемого изделия.
6.2 Число образцов
Число образцов должно соответствовать указанному в стандарте на конкретное изделие.
Если измерения проводят на образцах, отбираемых из отгружаемых изделий, то для испытаний применяют не менее трех образцов.
Примечание - При отсутствии стандарта на изделие конкретного вида число образцов согласовывают между заинтересованными сторонами.
6.3 Изготовление образцов
Испытуемые образцы вырезают, сохраняя первоначальную структуру изделия.
Если размеры образцов не совпадают с размерами отгружаемых изделий, на образцах указывают направление длины и ширины.
Метод отбора образцов устанавливают в стандарте на изделие конкретного вида.
Примечание - При отсутствии стандарта на конкретное изделие метод отбора образцов согласовывают между заинтересованными сторонами.
6.4 Подготовка образцов
Образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение не менее 24 ч.
