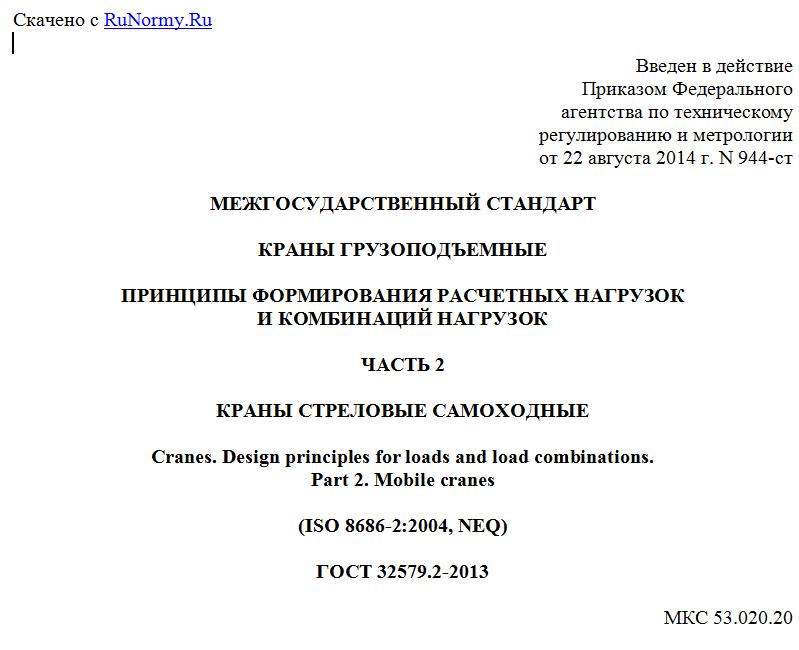

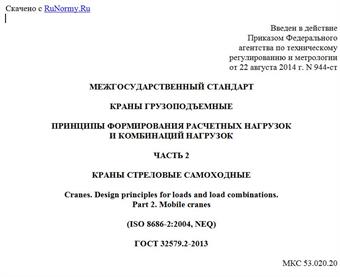

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 944-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ПРИНЦИПЫ ФОРМИРОВАНИЯ РАСЧЕТНЫХ НАГРУЗОК
И КОМБИНАЦИЙ НАГРУЗОК
ЧАСТЬ 2
КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ
Cranes. Design principles for loads and load combinations.
Part 2. Mobile cranes
(ISO 8686-2:2004, NEQ)
ГОСТ 32579.2-2013
МКС 53.020.20
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 03.12.2013 N 62-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 944-ст межгосударственный стандарт ГОСТ 32579.2-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 8686-2:2004 "Cranes - Design principles for loads and load combinations - Part 2: Mobile cranes" (Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 2: Стреловые самоходные краны).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является второй частью серии стандартов "Краны грузоподъемные. Принципы формирования расчетных нагрузок и комбинаций нагрузок" и содержит основные правила определения расчетных нагрузок при проектировании стреловых самоходных кранов, не вошедшие в 1-ю часть стандарта.
В стандарте учтены основные нормативные положения следующих международных и европейских стандартов:
- ИСО 8686-1:2012 "Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 1: Основные положения". (ISO 8686-1:2012 "Cranes - Design principles for loads and load combinations - Part 1: General").
- ИСО 8686-2:2004 "Краны грузоподъемные. Принципы формирования нагрузок и комбинаций нагрузок. Часть 2: Стреловые самоходные краны". (ISO 8686-2:2004 "Cranes - Design principles for loads and load combinations - Part 2: Mobile cranes").
- ЕН 13001-1:2010 "Безопасность грузоподъемного крана. Общие требования к проектированию. Часть 1. Основные принципы и требования". (EN 13001-1:2010 "Cranes safety - General design - Part 1: General principles and requirements (consolidated version)").
- ЕН 13001-2:2012 "Безопасность грузоподъемного крана. Общие требования к проектированию. Часть 2. Воздействие нагрузок". (EN 13001-2:2012 "Crane safety - General design - Part 2: Load actions").
- DIN 15019-2-1979 "Краны. Краны самоходные безрельсовые. Испытательная нагрузка и расчет устойчивости". (DIN 15019-2-1979 "Cranes. Stability for Non Rail-mounted Mobile Cranes; Test Loading and Calculation").
1. Область применения
Настоящий стандарт устанавливает принципы определения расчетных нагрузок и их комбинаций, сформулированные в ГОСТ 32579.1, используемых для расчетного подтверждения работоспособности и долговечности кранов стреловых самоходных по ГОСТ 27555 и их механических элементов.
Данный стандарт применим к стреловым самоходным кранам, используемым в режимах работы, определенным в ГОСТ 27553.
Стандарт не распространяется на:
- краны, устанавливаемые на судах и плавучих сооружениях;
- краны, устанавливаемые в шахтах;
- краны, являющиеся элементами специального технологического оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая. Нормы и методы определения
ГОСТ 27552-87 (ИСО 4306-2-85) Краны стреловые самоходные. Термины и определения
ГОСТ 27553-87 (ИСО 4301-2-85) Краны стреловые самоходные. Классификация по режимам работы
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
ГОСТ 32579.1-2013 Краны грузоподъемные. Принципы формирования расчетных нагрузок и комбинаций нагрузок. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
Для целей этого документа применимы термины и определения, приведенные в ГОСТ 27552 и ГОСТ 32579.1.
4. Обозначения
Основные условные обозначения, использованные в данном стандарте, приведены в таблице 1 ГОСТ 32579.1. Остальные символы определены в соответствующих местах текста.
5. Расчетные нагрузки и комбинации нагрузок
5.1 Общие положения
Расчетные нагрузки и их комбинации следует выбирать в соответствии с указаниями, приведенными в ГОСТ 32579.1. Дополнительные рекомендации по определению динамических коэффициентов для основных нагрузок представлены в таблице 1 настоящего стандарта.
Таблица 1
Дополнительные рекомендации по выбору
динамических коэффициентов
Номер строки i в таблице 4 ГОСТ 32579.1 Ссылки на ГОСТ 32579.1 Значения коэффициентов
1 6.2.1 , a = 0 при группе режима работы A1 по ГОСТ 27553-87, a = 0,1 при группах режима работы A3, A4 по ГОСТ 27553-87. Значение должно приниматься больше или меньше 1,0 в зависимости от того, является ли эффект воздействия на данную массу благоприятным или неблагоприятным
2 6.2.2.2 При классе подъемного устройства HC1 для группы режима работы A1 (управление приводом бесступенчатое непрерывное). При классе подъемного устройства HC2 для временного использования в группах режима работы A3, A4 (управление приводом бесступенчатое непрерывное). Для других ситуаций см. 6.2.2.2 части ГОСТ 32579.1
2 6.2.2.3 Применимо для кранов, работающих с грейфером, драглайном, магнитом и т.п.
3 6.2.3 Для колесных самоходных кранов: при скорости передвижения < 0,4 м/с, при скорости передвижения > 0,4 м/с. Для самоходных кранов на гусеничном ходу: при скорости передвижения < 0,4 м/с, при скорости передвижения > 0,4 м/с. При передвижении крана следует учитывать инерционные нагрузки при разгоне/торможении механизма передвижения и от неравномерности движения гусениц (для кранов на гусеничном ходу)
4, 5, 16, 17 6.2.4 Для самоходных кранов с бесступенчатым непрерывным управлением приводом: для группы режима работы A1, для групп режима работы A3, A4. Для самоходных кранов со ступенчатым управлением приводом: при группе режима работы A1, при группах режима работы A3, A4. Для других случаев см. 6.2.4 ГОСТ 32579.1
7 6.3.1.1 Скорость ветра рабочего состояния должна быть не менее 9,0 м/с, соответствующая статическому давлению 50 Н/м2
8, 9 6.3.1.2 Обычно не учитывается. В необходимых случаях могут быть учтены, если это указано в техническом задании
11 6.2.2.2 Применяется только к самоходным кранам при группах режима работы A3, A4
12 6.4.1 Наибольший ветер нерабочего состояния и конфигурация крана должны устанавливаться изготовителем
10 6.4.2 Испытательная нагрузка в соответствии с [1]
